Piirikorttirele 2 vaihtokosketinta 1A (AZ850/AZ850P1/AZ850P2)

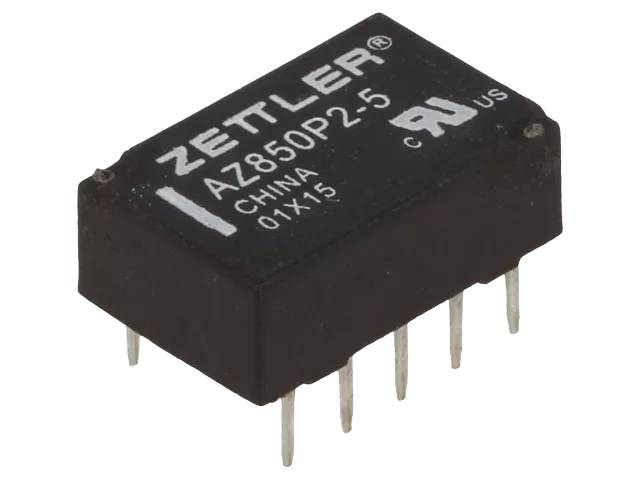

Zettler Electronics GmbH:n valmistama AZ850 on mikrominiatyyrikokoinen polaroitu (napaisuusherkkä) rele, joka on suunniteltu erityisesti sovelluksiin, joissa tarvitaan erittäin pientä kokoa ja alhaista kelan tehontarvetta. Sarja on saatavilla kolmena versiona: monostabiili (AZ850, palautuu itsestään), bistabiili yksikelainen (AZ850P1, "lukittuva") ja bistabiili kaksikelainen (AZ850P2, erilliset set/reset-kelat).

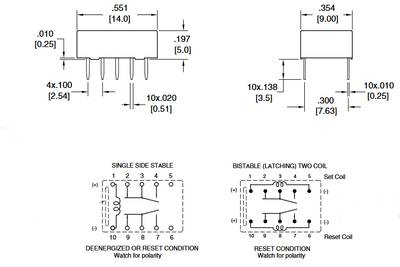

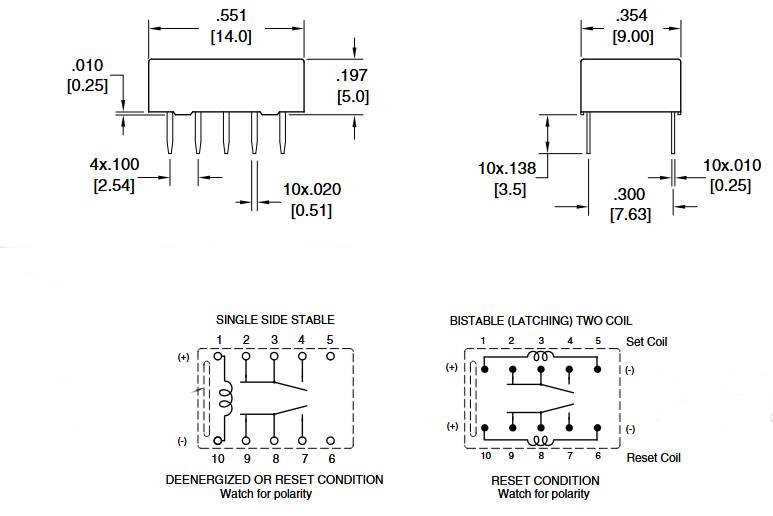

Rakenne ja materiaali: Mitat ovat poikkeuksellisen pienet: korkeus 5,0 mm, pituus 14,0 mm, leveys 9,0 mm. Kotelo on LCP-muovia (nestekidepolymeeri), epoksitiivistetty, mikä mahdollistaa automaattisen aaltojuotoksen ja pesun. Terminaalit ovat tinattua kuparilejeeriä, 10-nastainen DIP-jalkajärjestys, joka sopii suoraan 10-nastaiseen IC-kantaan. Kontaktit ovat haarukoituja ristikkokontakteja (bifurcated crossbar), materiaali hopea-palladium kullalla päällystettynä.
Sähköiset ominaisuudet: Kontaktikonfiguraatio on 2 CO (DPDT). Vastuskuormalla maksimikytkentäteho on 30 W tai 62,5 VA, maksimikytkentävirta 1 A, maksimikytkentäjännite 220 VDC tai 250 VAC, maksimi jatkuva virta 2 A. UL/CSA-nimellisarvot ovat 1 A/30 VDC tai 0,5 A/125 VAC. Kontaktiresistanssi on alle 50 mΩ alkutilassa.
Kelan ominaisuudet: Herkkyys on erittäin korkea, 79 mW pickup-teho (monostabiili). Kela on kiinteänapainen (fixed polarity). Nimellisjännitevaihtoehdot ovat 3–24 VDC.
Kestävyys ja luotettavuus: Mekaaninen kestoikä on 100 miljoonaa (1×10⁸) kytkentää. Sähköinen kestoikä on 200 000 kytkentää (1A/30VDC) tai 100 000 kytkentää (0,5A/125VAC). Toiminta-aika on tyypillisesti 2 ms, vapautumisaika 1 ms. Dielektrinen lujuus on 1000 Vrms kontaktisarjojen välillä ja 1250 Vrms kontaktin ja kelan välillä; täyttää FCC Part 68.302 -salamasuojausvaatimuksen (1500 V). Eristysresistanssi on vähintään 1000 MΩ. Käyttölämpötila-alue on -40…+70 °C, varastointilämpötila -40…+105 °C.
Standardit: UL-tiedosto E43203, CSA-tiedosto 73363.
Käyttökohteet: Soveltuu tilankäytöltään erittäin kriittisiin sovelluksiin, joissa vaaditaan pientä kokoa ja alhaista tehonkulutusta – esimerkiksi tietoliikennelaitteisiin ja kannettavaan elektroniikkaan.
Tekniset tiedot:
- SKU / tilauskoodi: AZ850
- Valmistaja: Zettler Electronics GmbH
- Komponenttityyppi: mikrominiatyyrirele, polaroitu
- Kontaktikonfiguraatio: 2 CO (DPDT)
- Maks. kytkentävirta: 1 A
- Maks. kytkentäjännite: 220 VDC / 250 VAC
- Maks. kytkentäteho: 30 W / 62,5 VA
- Kontaktimateriaali: hopea-palladium, kullattu
- Mitat (K×P×L): 5,0 × 14,0 × 9,0 mm
- Paino: 1,5 g
- Mekaaninen kestoikä: 1×10⁸ kytkentää
- Toiminta-/vapautumisaika: 2 ms / 1 ms
- Käyttölämpötila: -40…+70 °C
- Varastointilämpötila: -40…+105 °C
- Liitäntä: 10-nastainen DIP
- Standardit: UL (E43203), CSA (73363), FCC Part 68.302
