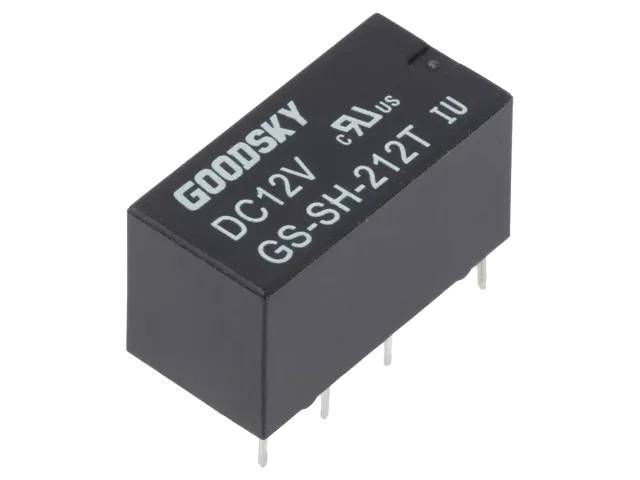

Piirikorttirele 2-vaihtokosketinta 1A (Good Sky GS-SH-sarja)
Good Sky Electricin GS-sarjan piirikorttirele DPDT-kosketintyypillä (2 vaihtokosketinta) – pesutiivis (RT III Wash Tight) rakenne, joka soveltuu pienten kuormien kytkentään esimerkiksi tietoliikennelaitteissa, kodinkoneissa, toimistolaitteissa ja äänentoistolaitteissa.

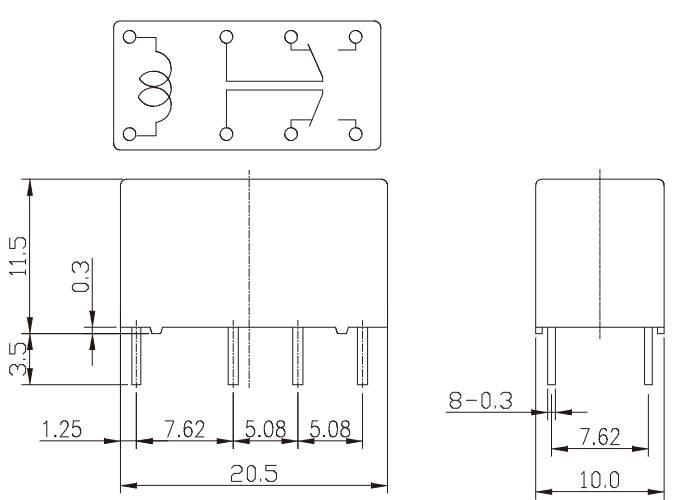

Rakenne ja liitäntä: Rele on epoksihartsilla tiivistetty, pesuprosessin kestävä rakenne. Liitäntä on suora PCB-liitäntä 2,54 mm:n nastavälillä, joka vastaa piirilevyn IC-liitäntäväliä. Paino on noin 4,8 g.
Kosketin ja kytkentäkyky: DPDT-kosketimet (2 vaihtokosketinta) kestävät resistiivisellä kuormalla 1 A / 120 VAC tai 2 A / 24 VDC. Suurin sallittu jännite on 120 VAC / 24 VDC ja suurin sallittu virta 2 A, suurin sallittu kytkentäteho 120 VA / 48 W. Pienin luotettava kytkentäkuorma on 1 V / 1 mA DC. Koskettimen materiaali on hopeaseos ja koskettimen resistanssi enintään 100 mΩ (mitattu 100 mA / 6 VDC). Toiminta-aika on tyypistä riippuen enintään 6–8 ms ja palautumisaika enintään 4 ms.
Eristys ja ympäristönkesto: Jännitelujuus kelan ja koskettimen välillä on 1000 VAC ja koskettimien välillä 500 VAC. Iskujännitekesto (surge strength) on 1500 V (1,2×50 µs). Eristysresistanssi on vähintään 100 MΩ (500 VDC:llä mitattuna). Mekaaninen kestoikä on noin 10⁷ kytkentää ilman kuormaa, ja sähköinen kestoikä noin 10⁵ kytkentää nimelliskuormalla. Käyttölämpötila-alue on -30…+80 °C ja kosteusalue 45–85 % RH.
Hyväksynnät: UL- ja C-UL-hyväksytty (File No. E141060, koskee D- ja T-herkkyysluokkia). Tuote täyttää RoHS- ja REACH-vaatimukset.
Tekniset tiedot:
- Mallisarja: GS-SH (Good Sky Electric), useita kelajännite- ja herkkyysvaihtoehtoja (mm. 3, 5, 6, 9, 12, 24 ja 48 V, herkkyysluokat D/T/L)
- Valmistaja: Good Sky Electric Co., Ltd.
- Kosketintyyppi: DPDT, 2 vaihtokosketinta
- Rakenne: pesutiivis (RT III Wash Tight), epoksihartsitiivistetty
- Paino: n. 4,8 g
- Rated Load: 1 A / 120 VAC, 2 A / 24 VDC (resistiivinen)
- Suurin sallittu jännite: 120 VAC / 24 VDC
- Suurin sallittu virta: 2 A
- Suurin sallittu kytkentäteho: 120 VA / 48 W
- Pienin kytkentäkuorma: DC 1 V, 1 mA
- Koskettimen materiaali: hopeaseos (Ag Alloy)
- Koskettimen resistanssi: ≤100 mΩ (100 mA, 6 VDC)
- Toiminta-aika: ≤6 ms (D-tyyppi) / ≤8 ms (T/L-tyyppi)
- Palautumisaika: ≤4 ms
- Eristysresistanssi: ≥100 MΩ (500 VDC)
- Jännitelujuus (kela–kosketin): 1000 VAC
- Jännitelujuus (koskettimet): 500 VAC
- Iskujännitekesto (surge): 1500 V (1,2×50 µs)
- Mekaaninen kestoikä: n. 10⁷ kytkentää
- Sähköinen kestoikä: n. 10⁵ kytkentää nimelliskuormalla
- Käyttölämpötila-alue: -30…+80 °C
- Käyttökosteus: 45–85 % RH
- Liitäntä: suora PCB-liitäntä, 2,54 mm nastaväli (I.C.-yhteensopiva)
- Vaatimustenmukaisuus: RoHS, REACH
- Hyväksynnät: UL & C-UL (File No. E141060, D/T-luokat)
Yhteensopivuus: GS-sarjasta on saatavana kolme kelaherkkyysluokkaa: vakio-DC (D), keskiherkkä DC (T) ja korkeaherkkä DC (L), joista D- ja T-luokat ovat UL/C-UL-hyväksyttyjä.
