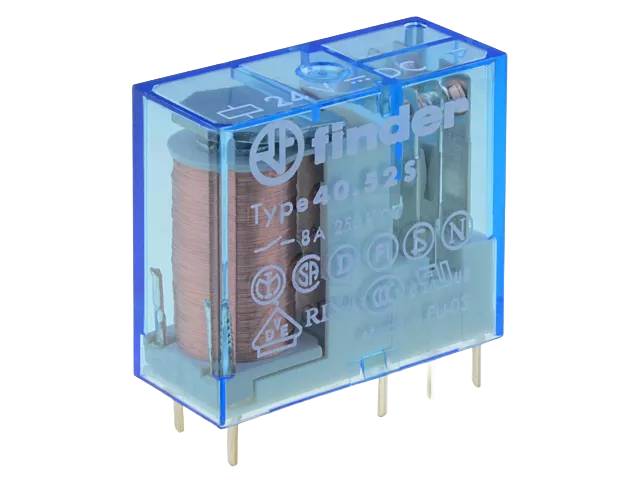

Piirikorttirele 2 vaihtokosketinta 8A (40.52)
Finder S.p.A:n (Italia) valmistama 40.52 on kaksinapainen (2 CO, DPDT) piirikorttirele, joka mahdollistaa kahden erillisen piirin samanaikaisen kytkennän yhdellä releellä. Rele soveltuu asennettavaksi suoraan piirilevylle tai 95-sarjan kantaan.
Rakenne ja materiaali: Kontaktikonfiguraatio on 2 CO (kaksi vaihtokosketinta, DPDT). Nastaväli on 5,0 mm. Vakiokontaktimateriaali on AgNi (hopea-nikkeli); AgSnO₂-kontaktimateriaalilla huippuvirta on jopa 60 A / 5 ms. Kontaktien välillä (40.52) on peruseristys, ylijänniteluokka II, 2,5 kV:n nimellisimpulssijännite ja 2000 VAC:n dielektrinen lujuus.
Sähköiset ominaisuudet: Nimellisvirta on 8 A, huippuvirta 15 A (tai 60 A/5ms AgSnO₂-kontakteilla). Nimellisjännite on 250 V AC (kytkentä enintään 400 V AC). Nimelliskuorma AC1-luokassa on 2000 VA, AC15-luokassa (230 VAC) 750 VA. Yksivaihemoottoriteho (230 VAC) on 0,37 kW. DC1-katkaisukyky on 8 A (30 V), 0,6 A (110 V) tai 0,25 A (220 V).
Kelan ominaisuudet: Nimellisjännite AC on 6–240 V (50/60 Hz), DC 5–125 V.
Kestävyys ja luotettavuus: Mekaaninen kestoikä on 10 miljoonaa kytkentää, sähköinen kestoikä nimelliskuormalla (AC1) 100 000 kytkentää. Toiminta-/vapautumisaika on 7/3 ms (12/4 ms herkkä versio). Ympäristön lämpötila-alue on -40…+85 °C. Tehohäviö nimellisvirralla on 2 W.
Käyttökohteet: Soveltuu sovelluksiin, joissa tarvitaan kahden erillisen piirin samanaikaista kytkentää – esimerkiksi kaksoiskuormien ohjaukseen teollisuuden ohjauspaneeleissa ja automaatiosovelluksissa.
Tekniset tiedot:
- SKU / tilauskoodi: 4052
- Valmistajan tuotekoodi: 40.52
- Valmistaja: Finder S.p.A.
- Tuotesarja: 40-sarja
- Komponenttityyppi: piirikorttirele
- Kontaktikonfiguraatio: 2 CO (DPDT)
- Nimellisvirta: 8 A
- Huippuvirta: 15 A (60 A/5ms AgSnO₂:lla)
- Nimellisjännite: 250 V AC (kytkentä maks. 400 V)
- Nimelliskuorma AC1: 2000 VA
- Kontaktimateriaali: AgNi (vakio) / AgSnO₂ (optio)

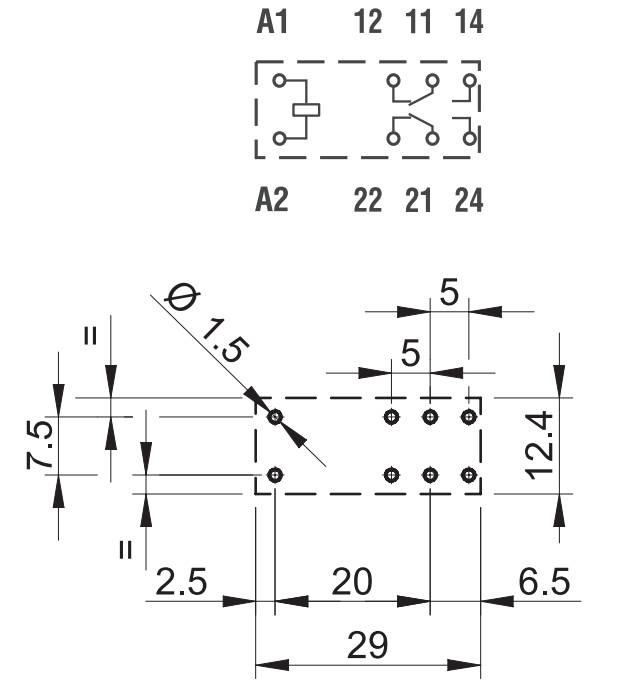

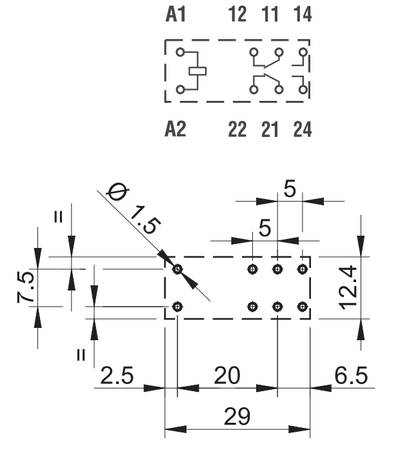

- Nastaväli: 5,0 mm
- Mekaaninen kestoikä: 10 × 10⁶ kytkentää
- Sähköinen kestoikä (AC1): 100 × 10³ kytkentää
- Toiminta-/vapautumisaika: 7/3 ms
- Ympäristön lämpötila: -40…+85 °C
- Standardi: EN 61810-1
