Piirikorttirele 2 vaihtokosketinta 8A (HF115F2)
Hongfa Relayn (Xiamen Hongfa Electroacoustic Co.) valmistama HF115F-sarja on kompakti mutta tehokas piirikorttirele. Tämä kaksinapainen (2 Form C, DPDT) versio mahdollistaa kahden erillisen piirin samanaikaisen kytkennän yhdellä releellä, aiemmin kuvaamani yksinapaisen HF115F1-mallin (1 Form C, 12A) sisarversiona.

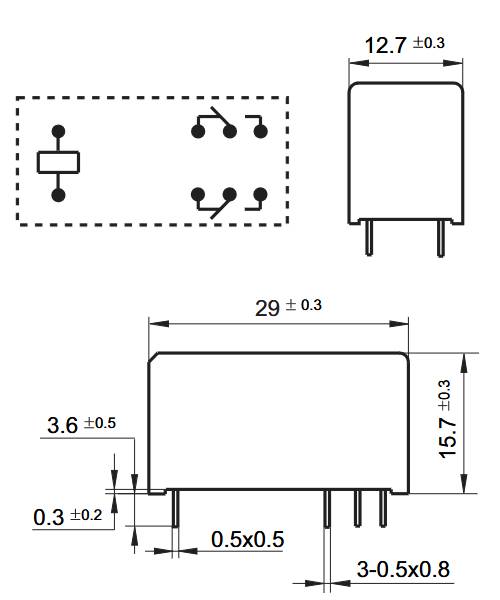

Rakenne ja materiaali: Kontaktikonfiguraatio on 2 Form C (DPDT, kaksi vaihtokosketinta). Rakenne on muovitiivistetty (plastic sealed) ja juoksutteenkestävä (flux proofed). Kotelon korkeus on erittäin matala, vain 15,7 mm; kokonaismitat n. 29 × 12,7 × 15,7 mm. Nastaväli on 5,0 mm. Liitäntä on läpiladottava piirilevyjuotos (PC Pin/Through Hole). Kontaktimateriaali on tyypillisesti hopea-kadmiumoksidi (AgCdO), ja vaihtoehtoina saatavilla AgSnO₂, AgNi tai kullatut versiot.
Sähköiset ominaisuudet: Kontaktin nimellisvirta on 8 A / 250 VAC (tai 24 VDC). Dielektrinen lujuus kelan ja kontaktien välillä on erittäin korkea, 5000 VAC (1 min), mikä täyttää VDE 0700/0631 -standardin vahvistetun eristyksen vaatimukset. Ryömintämatka on 10 mm. Toiminta-aika on alle 15 ms, vapautumisaika alle 8 ms.
Kelan ominaisuudet: Kelan teho on n. 400 mW. Kelajännitevaihtoehdot ovat 5, 6, 9, 12, 18, 24, 48, 60 tai 110 VDC. Tyypillinen kelaresistanssi 12VDC-versiolla on n. 360 Ω.
Ympäristönkesto: Käyttölämpötila-alue on -40…+85 °C. Eristysluokka on Class F (tai Class B, tuotekoodin mukaan).
Standardit: Tuote on RoHS-yhteensopiva.
Käyttökohteet: Soveltuu sovelluksiin, joissa tarvitaan kahden erillisen piirin samanaikaista kytkentää vahvalla galvaanisella eristyksellä kelan ja kontaktien välillä – esimerkiksi kodinkoneisiin ja teollisuuden ohjauspiireihin.
Tekniset tiedot:
- SKU / tilauskoodi: HF115F2
- Valmistaja: Hongfa Relay (Xiamen Hongfa Electroacoustic Co.)
- Tuotesarja: HF115F
- Komponenttityyppi: piirikorttirele, muovitiivistetty
- Kontaktikonfiguraatio: 2 Form C (DPDT)
- Nimellisvirta: 8 A / 250 VAC
- Dielektrinen lujuus (kela–kontakti): 5000 VAC (1 min)
- Ryömintämatka: 10 mm
- Kotelon mitat: n. 29 × 12,7 × 15,7 mm
- Nastaväli: 5,0 mm
- Toiminta-/vapautumisaika: <15 ms / <8 ms
- Kelan teho: n. 400 mW
- Kelajännitevaihtoehdot: 5-110 VDC
- Käyttölämpötila: -40…+85 °C
- Kontaktimateriaali (vakio): AgCdO
- Standardit: VDE 0700/0631
- Standardimerkinnät: RoHS
