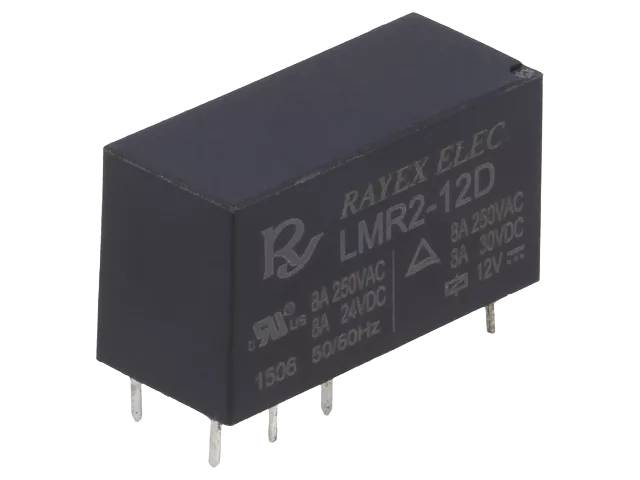

Piirikorttirele 2 vaihtokosketinta 8A (Rayex LMR2-sarja)

Rayex Electronicsin LMR-sarjan piirikorttirele 2-napaisella vaihtokoskettimella (2PDT / Form C) – erittäin herkkä tehorele, joka soveltuu kodinkoneiden, mikroaaltouunien, ilmastointilaitteiden, audiolaitteiden ja lämpötilansäätimien kytkentään, kun samalla relekelalla tarvitaan kaksi toisistaan riippumatonta vaihtokosketinpiiriä.

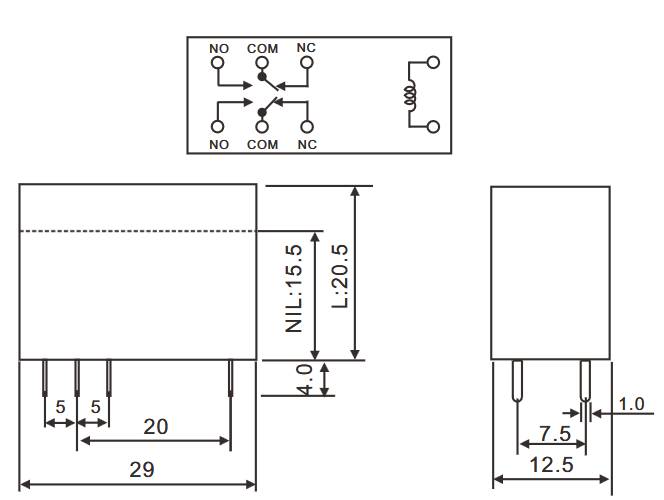

Rakenne ja liitäntä: Rele on saatavana kahdella korkeusvaihtoehdolla (15,5 mm tai 20,5 mm), ja liitäntä on suora PCB-liitäntä. Eristysetäisyys elementtien välillä on 8 mm. Paino on noin 12 g.

Kosketin ja kytkentäkyky: Kaksi vaihtokosketinta (2PDT) kestävät resistiivisellä kuormalla (cos φ = 1) 8 A / 250 VAC tai 8 A / 30 VDC. Koskettimen materiaali on hopeaseos ja koskettimen resistanssi enintään 100 mΩ (alkuarvo). Toiminta-aika on enintään 15 ms ja palautumisaika enintään 10 ms.

Eristys ja ympäristönkesto: Jännitelujuus koskettimien välillä on 1000 VAC ja kaikkien elementtien (kelan ja koskettimien) välillä peräti 5000 VAC, mikä tekee sarjasta erityisen sopivan verkkojännitesovelluksiin. Eristysresistanssi on vähintään 100 MΩ (500 VDC:llä mitattuna). Iskunkestävyys on 10G (11 ms) toimintahäiriörajana ja 100G (6 ms) tuhoutumisrajana; tärinänkestävyys 10–55 Hz, kaksoisamplitudi 1,5 mm. Mekaaninen kestoikä on vähintään 10 000 000 kytkentää ja sähköinen kestoikä vähintään 100 000 kytkentää nimelliskuormalla (kytkentänopeus 30/min). Käyttölämpötila-alue on -40…+85 °C.

Hyväksynnät: TÜV-tiedosto R50054883.

Tekniset tiedot:

• Mallisarja: LMR2 (Rayex Electronics), useita kelajännitevaihtoehtoja (mm. 5, 12, 24 ja 48 VDC)
• Valmistaja: Rayex Electronics Co.
• Kosketintyyppi: 2PDT, 2 vaihtokosketinta (Form C)
• Rakenne: kaksi korkeusvaihtoehtoa (15,5 mm / 20,5 mm)
• Paino: n. 12 g
• Rated Load: 8 A / 250 VAC, 8 A / 30 VDC (resistiivinen, cos φ = 1)
• Koskettimen materiaali: hopeaseos (Ag Alloy)
• Koskettimen resistanssi: ≤100 mΩ (alkuarvo)
• Toiminta-aika: ≤15 ms
• Palautumisaika: ≤10 ms
• Eristysresistanssi: ≥100 MΩ (500 VDC)
• Jännitelujuus (koskettimet): 1000 VAC
• Jännitelujuus (kaikki elementit): 5000 VAC
• Eristysetäisyys: 8 mm
• Iskunkestävyys: 10G/11ms (toimintahäiriö), 100G/6ms (tuho)
• Tärinänkestävyys: 10–55 Hz, kaksoisamplitudi 1,5 mm
• Mekaaninen kestoikä: ≥10 000 000 kytkentää
• Sähköinen kestoikä: ≥100 000 kytkentää nimelliskuormalla
• Käyttölämpötila-alue: -40…+85 °C
• Liitäntä: suora PCB-liitäntä
• Hyväksynnät: TÜV (File No. R50054883)

Yhteensopivuus: LMR-sarjasta löytyy myös 1-napaiset versiot vaihtokoskettimella (LMR1, 12 A) ja sulkeutuvalla koskettimella (LMR1A, 12 A) sekä tehokkaampi 1-napainen malli kahdella jalalla (LMR1H, 16 A).
