Piirikorttirele 2 vaihtokosketinta 8A (RM84)

Relpol S.A:n (Puola) valmistama RM84 on miniatyyrirele, joka on suunniteltu sekä suoraan piirilevylle että kanta-asennukseen (plug-in). Rele on optimoitu jatkuvaan käyttöön (continuous operation) valmistajan ilmoittamien speksien mukaisesti.

Rakenne ja materiaali: Kontaktikonfiguraatio on 2 CO (kaksi vaihtokosketinta, DPDT), ja 2 NO -versio on myös saatavilla erikoismallina (lisääntyneellä kontaktivälillä). Kontaktimateriaalivaihtoehdot ovat AgNi (hopea-nikkeli), AgNi/Au (kovakullattu) tai AgSnO₂ (hopea-tinaoksidi). Kotelo on läpinäkymätön vakiona (läpinäkyvä versio saatavilla, cULus/EAC-sertifioituna). Palamattomuusluokka on UL 94 V-0. Mitat ovat 29 × 12,7 × 15,7 mm, paino 14 g.

Sähköiset ominaisuudet: Nimellis-/maksimikytkentäjännite on 250 V / 400 V AC. Nimelliskuorma AC1-luokassa on 8 A / 250 VAC, DC1-luokassa 8 A / 24 VDC. Moottorikuorma UL 508 -standardin mukaan on 1/3 HP (240VAC). Maksimi katkaisukyky (AC1) on 2000 VA. Kontaktiresistanssi on enintään 100 mΩ. Eristys on vahvistettu (reinforced insulation), dielektrinen lujuus kelan ja kontaktien välillä 5000 VAC. Nimellinen syöksyjännite (impulse) on 4000 V (1,2/50µs), ylijänniteluokka III.

Kelan ominaisuudet: Kelajännitevaihtoehdot ovat AC 12/24/48/60/110/115/120/220/230/240 V (50/60Hz) tai DC 3/5/6/9/12/18/24/36/48/60/110 V. Nimellisteho on 0,75 VA (AC) tai 0,4 W (DC).

Kestävyys ja luotettavuus: Toiminta-/vapautumisaika on 7/10 ms (AC) tai 7/3 ms (DC). Sähköinen kestoikä nimelliskuormalla (8A, 250VAC) on yli 100 000 kytkentää, mekaaninen kestoikä yli 30 miljoonaa (3×10⁷) kytkentää. Käyttölämpötila-alue on -40…+85 °C. Kotelon suojausluokka on IP40 (tai IP67 vesitiivis erikoismalli). Tärinänkesto on 10 g / 5 g (10-150 Hz).

Standardit: Rele täyttää standardit EN 60730-1, EN 60335-1 ja EN 45545-2. RoHS-yhteensopiva.

Käyttökohteet: Soveltuu teollisuuden ohjauspiireihin, kodinkoneisiin, moottoriohjaukseen ja muihin sovelluksiin, joissa tarvitaan kahden erillisen piirin samanaikaista kytkentää vahvistetulla eristyksellä.

Tekniset tiedot:

• SKU / tilauskoodi: RM84
• Valmistaja: Relpol S.A.
• Tuotesarja: RM84
• Komponenttityyppi: piirikorttirele (miniatyyrirele)
• Kontaktikonfiguraatio: 2 CO (DPDT)
• Nimellisvirta: 8 A / 250 VAC
• Maks. kytkentäjännite: 400 VAC
• Kontaktimateriaali: AgNi / AgNi-Au / AgSnO₂
• Kontaktiresistanssi: ≤100 mΩ

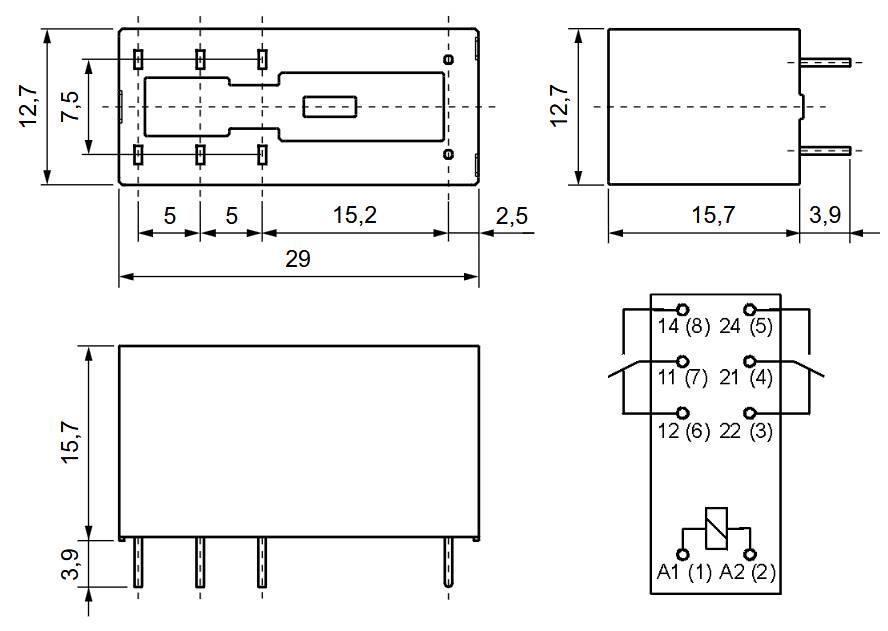

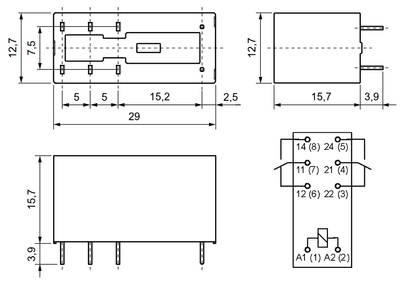

• Mitat (P×L×K): 29 × 12,7 × 15,7 mm
• Paino: 14 g
• Dielektrinen lujuus (kela–kontakti): 5000 VAC
• Nimellinen syöksyjännite: 4000 V (1,2/50µs)
• Mekaaninen kestoikä: >3×10⁷ kytkentää
• Sähköinen kestoikä (8A, 250VAC): >10⁵ kytkentää
• Toiminta-/vapautumisaika: 7/10 ms (AC) / 7/3 ms (DC)
• Käyttölämpötila: -40…+85 °C
• Suojausluokka: IP40 (IP67 saatavilla)
• Palamattomuusluokka: UL 94 V-0
• Standardit: EN 60730-1, EN 60335-1, EN 45545-2
• Standardimerkinnät: RoHS
