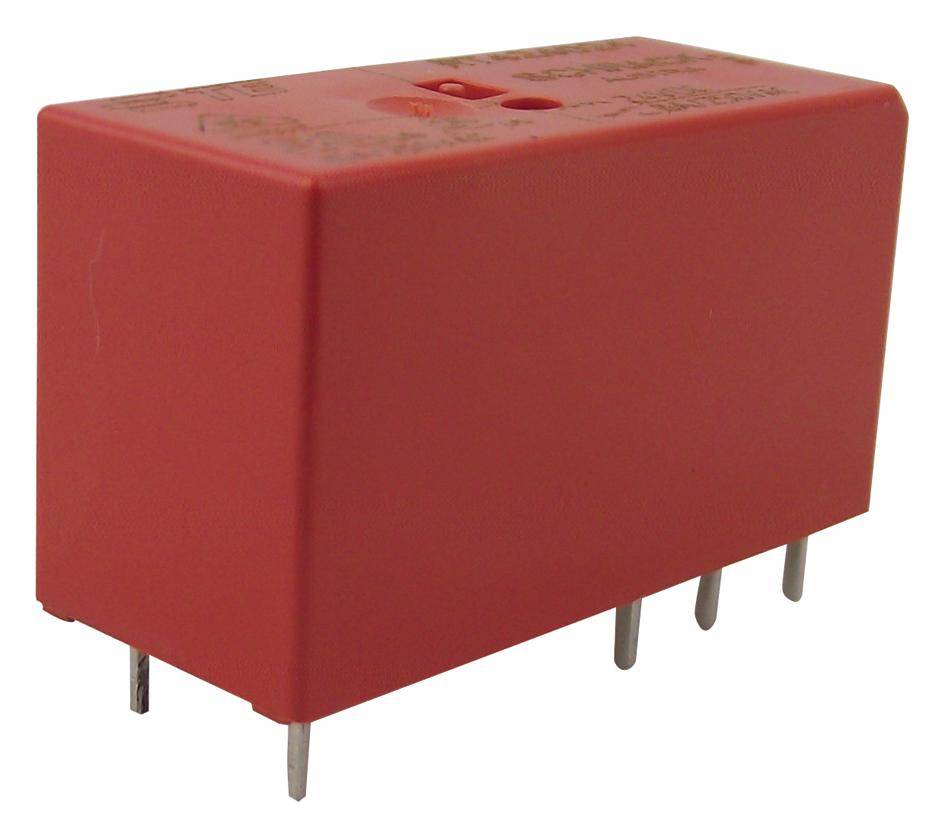

Piirikorttirele 2 vaihtokosketinta 8A (TE Connectivity RT2-sarja, RT4240)

TE Connectivityn (Schrack) RT2-sarjan piirikorttirele 2-napaisella vaihtokoskettimella (2 Form C / DPDT) – roiskesuojattu tai täysin tiivistetty teollisuusrele, joka soveltuu lämmityskattiloiden ohjaukseen, ajastimiin, autotallinovien ohjaukseen, kassajärjestelmiin ja liitäntämoduuleihin.

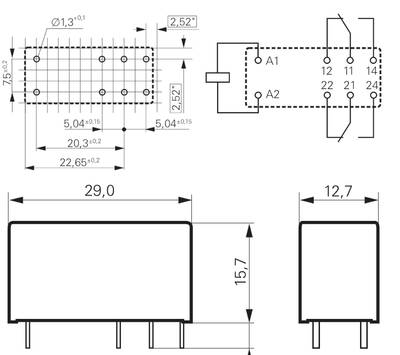

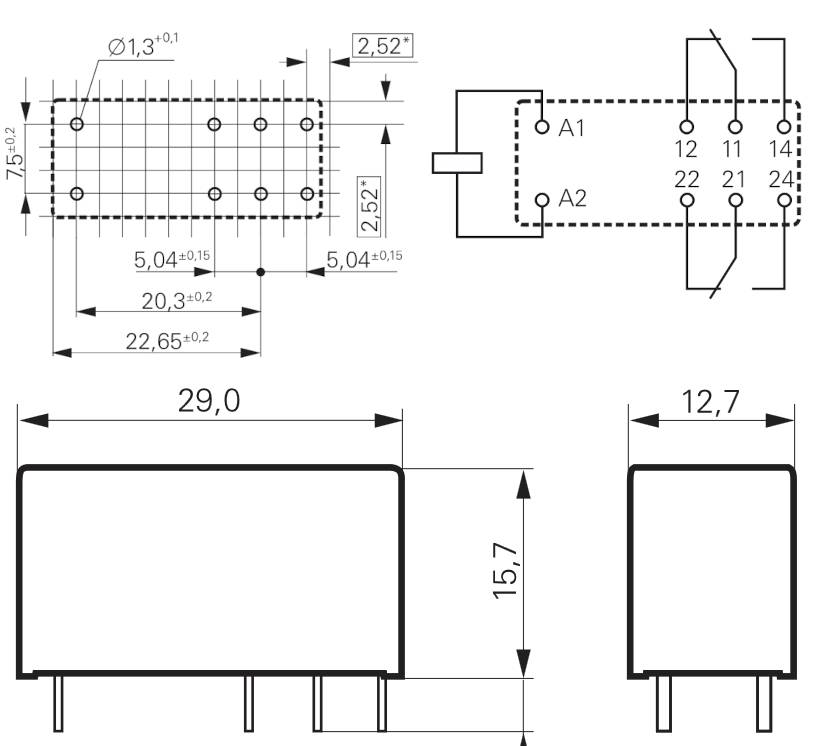

Rakenne ja liitäntä: Rele on saatavana joko roiskesuojattuna (RTII flux proof) tai täysin tiivistettynä (RTIII wash tight) versiona, molemmat 5 mm:n nastavälillä. Liitäntä on PCB-THT-tyyppinen (myös reflow-juotettava PCB-THR-versio saatavana). Paino on noin 13 g. Juotoslämmönkesto on RTII-versiolla 270 °C / 10 s ja RTIII-versiolla 260 °C / 5 s.

Kosketin ja kytkentäkyky: DPDT-vaihtokoskettimet (2 Form C) on mitoitettu 250 VAC:n nimellisjännitteelle, virtakesto 8 A (UL-luokitus 10 A). Suurin sallittu kytkentäjännite on 400 VAC, suurin hetkellinen kytkentävirta (4 s, 10 % kuormitussuhde) 15 A ja suurin katkaisukyky 2000 VA. Koskettimen materiaali on vakiona AgNi 90/10; vaativammille kuormille on saatavana myös AgSnO₂- ja kultapinnoitettu AgNi-kosketin. Toiminta-/palautumisaika DC-kelalla on enintään 8/6 ms, ja kimmoaika (bounce time) Form A/Form B -koskettimella enintään 4/10 ms.

Eristys ja ympäristönkesto: Jännitelujuus avoimien koskettimien välillä on 1000 Vrms, kelan ja koskettimen välillä 5000 Vrms ja vierekkäisten koskettimien välillä 2500 Vrms. Ryömintä-/ilmaväli kelan ja koskettimen välillä on vähintään 10/10 mm ja vierekkäisten koskettimien välillä vähintään 3/4 mm. Mekaaninen kestoikä DC-kelalla on yli 30×10⁶ kytkentää (reflow-versiolla yli 10×10⁶). Sähköinen kestoikä on IEC 61810 -standardin mukaan 10×10³ kytkentää (8 A, 250 VAC, cosφ=1, 85 °C, DC-kela); UL 508 -standardin mukaan 20×10³ kytkentää (10 A, 250 VAC, yleiskäyttö, 85 °C). Tärinänkestävyys on 30–300 Hz, 20g/5g (Form A/Form B), ja iskunkestävyys (tuho) 100g. Käyttölämpötila-alue DC-kelalla on -40…+85 °C.

Hyväksynnät: VDE-hyväksytty (Cert. No. 40007571), UL-hyväksytty (File No. E214025) sekä cCSAus-hyväksytty (File No. 1142018). Materiaalinmukaisuus kattaa EU RoHS/ELV-, Kiinan RoHS- ja REACH-vaatimukset sekä halogeenisisältörajoitukset.

Tekniset tiedot:

• Mallisarja: RT4240 (TE Connectivity / Schrack RT2), useita kelajännitevaihtoehtoja (DC-kela 5–110 VDC, mm. 12, 24 ja 48 VDC)
• Valmistaja: TE Connectivity Ltd
• Kosketintyyppi: 2 Form C (CO), 2 vaihtokosketinta (DPDT)
• Rakenne: roiskesuojattu (RTII) tai täysin tiivistetty (RTIII), 5 mm nastaväli
• Paino: n. 13 g
• Nimellisjännite: 250 VAC
• Rated current: 8 A (UL: 10 A)
• Suurin sallittu kytkentäjännite: 400 VAC
• Suurin hetkellinen kytkentävirta: 15 A (4 s, 10 % kuormitussuhde)
• Suurin katkaisukyky: 2000 VA
• Koskettimen materiaali: AgNi 90/10 (vakio), AgSnO₂ tai kultapinnoitettu AgNi saatavilla
• Toiminta-/palautumisaika (DC-kela): ≤8/6 ms
• Kimmoaika (Form A/Form B): ≤4/10 ms
• Mekaaninen kestoikä (DC-kela): >30×10⁶ kytkentää
• Sähköinen kestoikä (IEC 61810): 10×10³ kytkentää (8 A, 250 VAC, cosφ=1, 85 °C)
• Sähköinen kestoikä (UL 508): 20×10³ kytkentää (10 A, 250 VAC, yleiskäyttö, 85 °C)
• Jännitelujuus (avoimet koskettimet): 1000 Vrms
• Jännitelujuus (kela–kosketin): 5000 Vrms
• Jännitelujuus (vierekkäiset koskettimet): 2500 Vrms
• Ryömintä-/ilmaväli (kela–kosketin): ≥10/10 mm
• Ryömintä-/ilmaväli (vierekkäiset koskettimet): ≥3/4 mm
• Tärinänkestävyys: 30–300 Hz, 20g/5g
• Iskunkestävyys (tuho): 100g
• Käyttölämpötila-alue (DC-kela): -40…+85 °C
• Liitäntä: PCB-THT (myös PCB-THR reflow-versio)
• Juotoslämmönkesto: RTII 270 °C/10s, RTIII 260 °C/5s
• Vaatimustenmukaisuus: EU RoHS/ELV, Kiina RoHS, REACH, halogeenisisältö
• Hyväksynnät: VDE (Cert. 40007571), UL (File E214025), cCSAus (File 1142018)

Yhteensopivuus: Samasta RT2-sarjasta löytyvät myös 2 Form A (NO) -kosketinversio (RT4440-sarja), täysin tiivistetty vaihtoehto (RTE24-sarja), AC-kelaversiot sekä kotitalouskäyttöön suunnattu IEC 60335-1 -yhteensopiva WG-erikoisversio. Sarjaan on saatavana myös erillinen kytkentäkanta ja lisätarvikkeet (ks. "Accessories Industrial Power Relay RT" -datalehti).
