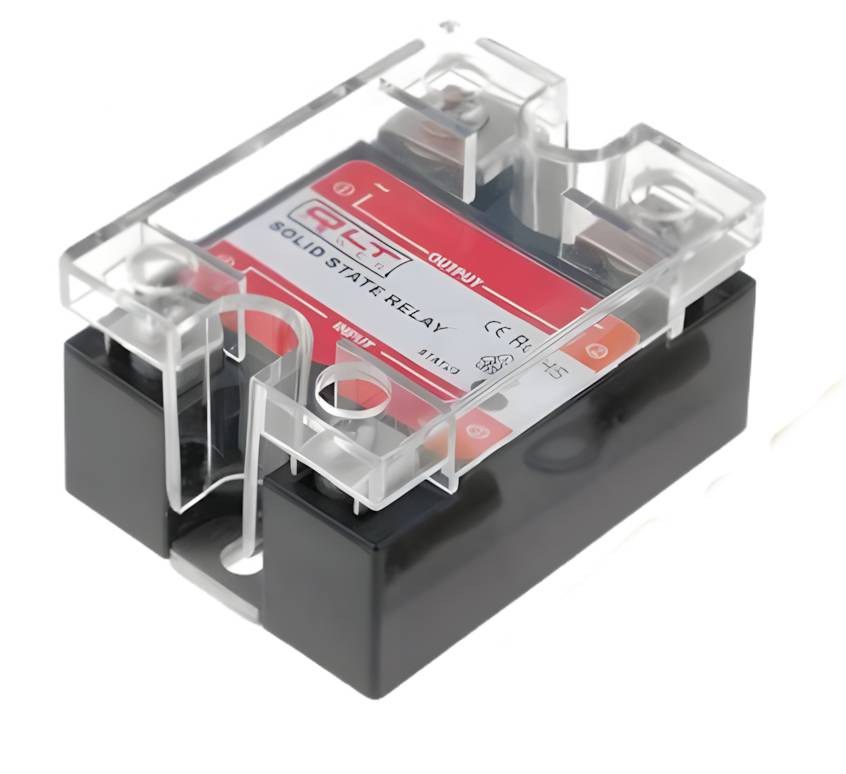

Puolijohderele AC/AC (SSR-ACAC)

QLT Powerin valmistama AC/AC-tyyppinen puolijohderele (Solid State Relay, SSR) on täysin puolijohdepohjainen kytkin, jossa sekä ohjaussignaali että kytkettävä kuorma ovat vaihtovirtaa (AC) – toisin kuin yleisemmät DC-ohjatut SSR-mallit (esim. SSR-Z/-R-sarjat, joissa ohjaus on DC ja kytkentä AC).

Rakenne ja toimintaperiaate: Puolijohderele kytkee kuormaa puolijohdekomponenttien (tyypillisesti triac tai vastakkain kytketyt tyristorit) avulla ilman liikkuvia mekaanisia osia tai kontakteja, mikä tekee siitä äänettömän, kulumattoman ja erittäin nopean vaihtoehdon perinteiselle mekaaniselle relelle. AC-ohjaus mahdollistaa suoran ohjauksen esimerkiksi PLC:n tai muun AC-lähtöisen ohjainlaitteen kautta ilman erillistä DC-jännitelähdettä.

Sähköiset ominaisuudet: Ohjausjännitealue on tyypillisesti 90–250 VAC. Kytkentäjännitealue (kuormapuoli) on 24–280 VAC. Tarkka kytkentävirta riippuu valitusta mallista sarjan sisällä (esim. 10A, 25A, 40A ja ylöspäin).

Käyttökohteet: Soveltuu teollisuusautomaation ohjauspiireihin, lämmitys- ja jäähdytysjärjestelmien tehonohjaukseen sekä muihin sovelluksiin, joissa vaaditaan nopeaa, äänetöntä ja kulumatonta kytkentää ilman mekaanisten kontaktien rajoituksia.

Tekniset tiedot:

• SKU / tilauskoodi: SSR-ACAC
• Valmistaja: QLT Power
• Komponenttityyppi: puolijohderele (SSR), AC-ohjaus / AC-kytkentä
• Ohjausjännite: 90–250 VAC
• Kytkentäjännite: 24–280 VAC
• Rakenne: ei liikkuvia osia, puolijohdepohjainen kytkentä
