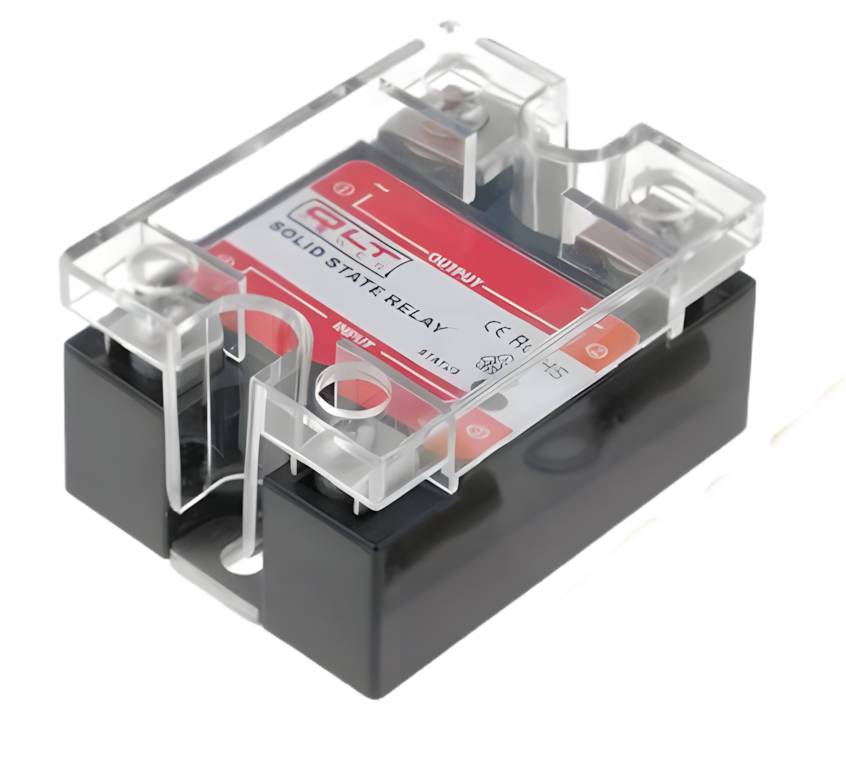

Puolijohderele DC/AC (SSR-DCAC)

QLT Powerin valmistama DC/AC-tyyppinen puolijohderele (Solid State Relay, SSR) on täysin puolijohdepohjainen kytkin, jossa ohjaussignaali on tasavirtaa (DC) ja kytkettävä kuorma vaihtovirtaa (AC). Tämä on SSR-releiden yleisin ja laajimmin käytetty tyyppi, koska DC-ohjaus sopii suoraan yhteen mikro-ohjainten, PLC:iden ja muun matalajännitteisen ohjauselektroniikan lähtöjen kanssa.

Rakenne ja toimintaperiaate: Puolijohderele kytkee AC-kuormaa puolijohdekomponenttien (tyypillisesti triac tai vastakkain kytketyt tyristorit) avulla ilman liikkuvia mekaanisia osia tai kontakteja. Ohjauspuoli on optoerotettu kuormapuolesta, mikä tarjoaa galvaanisen erotuksen ohjauspiirin ja tehopiirin välillä. Rakenne mahdollistaa äänettömän, kulumattoman ja erittäin nopean kytkennän.

Sähköiset ominaisuudet: Ohjausjännitealue on tyypillisesti 4–32 VDC, mikä sopii suoraan yhteen esimerkiksi 5V, 12V ja 24V:n logiikkatasojen kanssa. Kytkentäjännitealue (kuormapuoli) on 24–280 VAC. Tarkka kytkentävirta riippuu valitusta mallista sarjan sisällä (esim. 10A, 25A, 40A, 80A, 100A tai jopa 300A).

Käyttökohteet: Soveltuu erityisesti mikro-ohjain- ja PLC-ohjattuihin teollisuusautomaation sovelluksiin, lämmitysvastusten ja puhaltimien tehonohjaukseen, valaistuksen himmennykseen sekä muihin sovelluksiin, joissa halutaan ohjata AC-kuormaa suoraan matalajännitteisellä DC-ohjaussignaalilla.

Tekniset tiedot:

• SKU / tilauskoodi: SSR-DCAC
• Valmistaja: QLT Power
• Komponenttityyppi: puolijohderele (SSR), DC-ohjaus / AC-kytkentä
• Ohjausjännite: 4–32 VDC
• Kytkentäjännite: 24–280 VAC
• Rakenne: ei liikkuvia osia, optoerotettu, puolijohdepohjainen kytkentä
