Quad tri-state buffer

Quad tri-state buffer
Uutuus

Quad tri-state buffer

Varastossa 5 kpl
SKU#: 74HCT125N
Laadukas 74HCT125N-neloispuskuri TTL-yhteensopivilla tuloilla ja tri-state-lähdöillä. This high-speed CMOS integrated circuit features four independent non-inverting buffers in a standard DIL-14 (DIP-14) package for through-hole mounting. Each buffer features an active-LOW output enable (nOE) input, which allows the outputs to be switched to a high-impedance OFF-state (Hi-Z), making it ideal for bus-oriented applications and signal isolation. Operating from a 4.5 V to 5.5 V power supply, its TTL-compatible inputs allow for seamless interfacing between different logic level families.

Määräalennus

  • Tilaa 10+ hintaan 1,32 €/kpl
  • Tilaa 50+ hintaan 1,15 €/kpl
1,54 €
Toimitettavissa heti

Tuotekuvaus

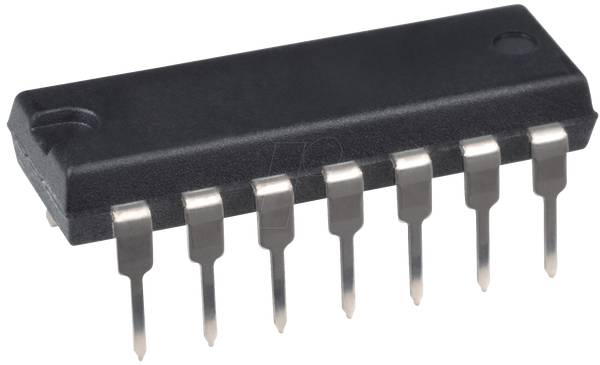

Väyläohjain/puskuri Quad Tri-State DIL-14 (74HCT125N)

Neljä itsenäistä kolmitila-ulostulolla (Tri-State) varustettua puskuria ja linjaohjainta suosituissa TTL-yhteensopivissa High-Speed CMOS -piirisarjoissa.

74HCT125N on erittäin suosittu digitaalielektroniikan logiikkapiiri, joka sisältää neljä itsenäistä puskuri- ja linjaohjainporttia (Quad Buffer/Line Driver). Piiri on suunniteltu ohjaamaan väylälinjoja tai vahvistamaan digitaalisia signaaleja pitkillä johdinvedoilla.

HCT-sarjan komponenteille ominaisesti piiri hyödyntää edistyksellistä High-Speed CMOS -teknologiaa saavuttaakseen erittäin nopean kytkentäajan ja minimaalisen virrankulutuksen, mutta sen tulotasot ovat täysin TTL-yhteensopivat (Input High vähintään 2 V). Tämän ansiosta piiri toimii täydellisenä tasomuuntimena ja sillanrakentajana vanhempien 5 V TTL-logiikoiden (tai mikrokontrollereiden) ja nykyaikaisten CMOS-järjestelmien välillä.

Piirin suurin vahvuus on sen kolmitila-ulostulo (Tri-State / 3-State). Jokaisella neljällä puskurilla on oma aktiivinen-matala (Active-Low) ohjausnastansa (OE, Output Enable). Kun ohjausnasta vedetään maihin (0 V), signaali kulkee portin läpi normaalisti. Kun ohjausnasta asetetaan korkeaksi (5 V), portin ulostulo siirtyy niin sanottuun korkeaimpedanssiseen tilaan (High-Z), jolloin portti erottuu väylästä täysin sähköisesti. Tämä mahdollistaa useiden eri laitteiden kytkemisen samaan jaettuun dataväylään ilman oikosulun vaaraa. Komponentti toimitetaan helppokäyttöisessä 14-nastaisessa DIL-14-läpiasennuskotelossa.

Tärkeimmät ominaisuudet:

  • Nelinkertainen rakenne (Quad): Neljä erillistä ja itsenäisesti ohjattavaa puskuriporttia yhdessä piirissä säästää tilaa ja selkeyttää kytkentöjä.

  • Kolmitilatekniikka (Tri-State / High-Z): Mahdollistaa linjojen tarkan digitaalisen ohjauksen ja useiden piirien liittämisen yhteisiin tietoväyliin.

  • TTL-yhteensopivat tulot: Helpottaa 5 V TTL- ja CMOS-tasojen välistä kommunikaatiota ja soveltuu suoraan mikrokontrollerien kaveriksi.

  • Suuri lähtövirta: Ohjaa luotettavasti jopa 15 TTL-kuormaa ja tarjoaa hyvän kapasitiivisen kuorman sietokyvyn pitkissä väylälinjoissa.

  • DIL-14-läpiasennuskotelo: Erinomainen valinta prototyyppien rakentamiseen, koekytkentälevyille (breadboard), oppilaitosten laboratoriotöihin sekä laitehuoltoon.

Tekniset tiedot:

  • Tyyppi: 74HCT125N

  • Kotelotyyppi: DIL-14 / DIP-14 (Dual In-Line, läpiasennus)

  • Logiikkaperhe: HCT (High-Speed CMOS, TTL-yhteensopiva)

  • Toiminto: Puskuri / Linjaohjain (Buffer / Line Driver)

  • Porttien määrä: 4 itsenäistä kanavaa

  • Ohjauslogiikka: Aktiivinen-matala (Output Enable, nolla aktivoi lähdön)

  • Käyttöjännitealue: 4.5 V ... 5.5 V (optimoitu 5 V järjestelmiin)

  • Kytkentäviive (Propagation Delay): Tyypillisesti vain noin 13 ns

  • Käyttölämpötila-alue: -40 °C ... +125 °C

  • Valmistaja: Useita (esim. Nexperia, Texas Instruments, STMicroelectronics)

Tyypilliset käyttökohteet:

  • Digitaalisten tietoväylien ja osoiteväylien ohjaus ja erotus (Bus buffering)

  • Pitkien signaalikaapelien linjaohjaus (häiriösuojauksen ja signaalinlaadun parantaminen)

  • Tasomuunnokset ja loogisten tasojen sovittaminen (Level shifting)

  • Mikrokontrollerien (kuten Arduino) IO-nastojen virranvahvistus ja suoraus

  • Muistipiirien (RAM/ROM) ja oheislaitteiden valintalinjojen (Chip Select) hallinta

  • Elektroniikkalaboratoriot, opetusprojektit ja digitaalitekniikan prototyypit

Vinkki kytkentään: Jos jätät jonkin piirin neljästä puskurista käyttämättä, älä jätä sen tulonastoja (A) tai ohjausnastoja (OE) leijumaan vapaasti. Kytke käyttämättömien porttien tulot joko maahan (GND) tai käyttöjännitteeseen (VCC) estääksesi CMOS-piireille tyypillisen ylimääräisen virrankulutuksen ja kellumisen aiheuttamat häiriöt.
