Rajakytkinsarja 5A 250Vac (Ninigi WLKM)

Rakenne ja liitännät

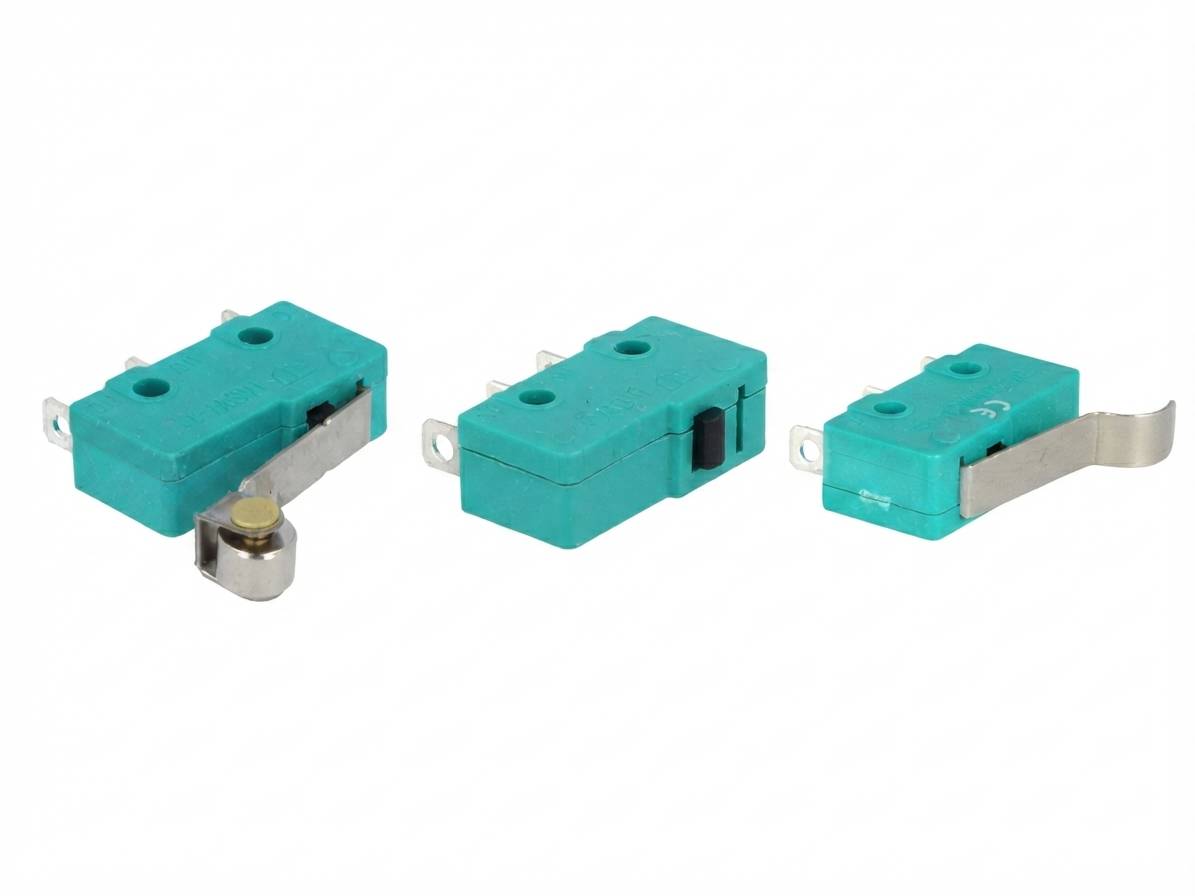

Ninigi WLKM -sarjan rajakytkimet ovat pienikokoisia snap action -mikrokytkimiä, joiden runko on vain noin 19,8 × 6,4 × 10,6 mm. Pieni koko mahdollistaa asennuksen ahtaisiin laitetiloihin, kuten koneiden, automaattien ja ohjauslaitteiden sisälle. Kytkinten liitännät ovat juotettavat, ja liitinväli on 7,3 mm. Sarjaan kuuluu eri vipu- ja rullamalleja, joiden ansiosta kytkimen toimintatapa voidaan valita kohteen mekaniikan mukaan.

Sähköiset ominaisuudet
Kontaktikuormitus on 5 A / 250 VAC resistiivisellä kuormalla. Kytkentä on SPDT (yksi vaihtokosketin), kytkentätapa ON-(ON), ja kosketin palautuu perusasentoon, kun vipu vapautetaan. Snap action -mekanismi tuottaa nopean ja toistettavan kontaktin vaihdon käyttövoimasta riippumatta. Kontaktiresistanssi on enintään 30 mΩ ja eristysresistanssi vähintään 100 MΩ (0,1 GΩ). Sähköinen kestoikä on 30 000 kytkentäsykliä.

Käyttö ja ympäristönkesto
Kytkimen käyttövoima on noin 1,5 N, joten herkkä vipu reagoi pienellekin liikkeelle. Suojausluokka on IP40, ja käyttölämpötila-alue on -25...+65 °C. Rajakytkimet soveltuvat asennon, liikeradan ja suojien tilan tunnistukseen sekä päätyrajojen valvontaan koneissa, ovi- ja luukkukytkiminä ja automaatiolaitteissa. Sarjan eri vipumallit ja yksityiskohtaiset tiedot löytyvät tuotteen alatuotesivuilta.

Tekniset tiedot

• Valmistaja: Ninigi
• Tyyppi: snap action -mikrokytkin / rajakytkin
• Kontaktikuormitus (AC, resistiivinen): 5 A / 250 VAC
• Kontaktikonfiguraatio: SPDT
• Kytkentätapa: ON-(ON)
• Asentoja / pysyviä asentoja: 2 / 1
• Kontaktiresistanssi (max.): 30 mΩ
• Eristysresistanssi (min.): 0,1 GΩ
• Sähköinen kestoikä: 30 000 sykliä
• Käyttövoima: 1,5 N
• IP-luokka: IP40
• Liitännät: juotettavat
• Liitinväli: 7,3 mm
• Rungon mitat: 19,8 × 6,4 × 10,6 mm
• Käyttölämpötila: -25...+65 °C

Yhteensopivat ja täydentävät tuotteet
Sarjan eri vipu- ja rullamallit ovat saatavilla omina tuotteinaan.
