Rajakytkinsarja 1,8-10A 24-400Vac

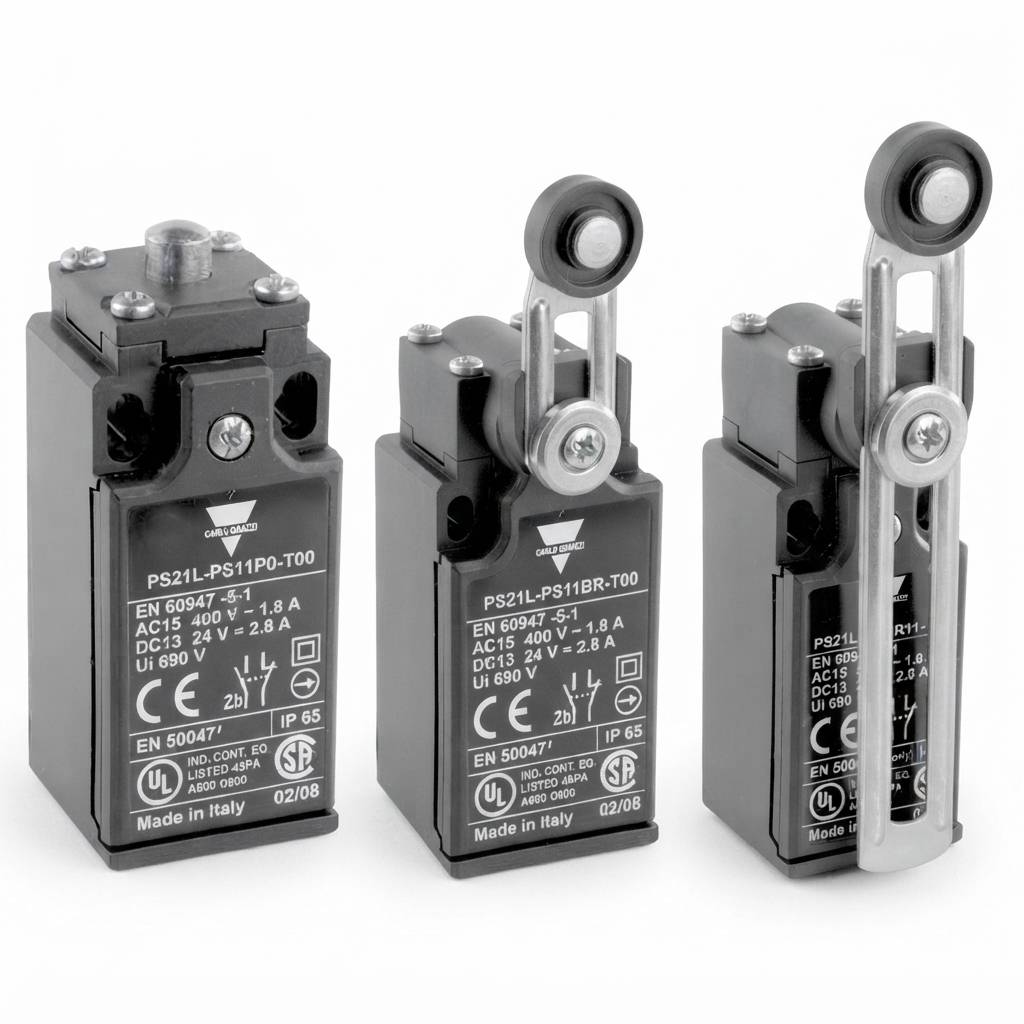

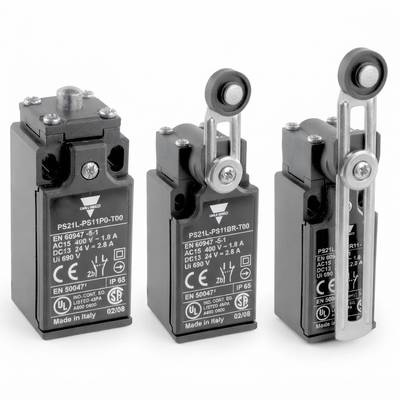

Carlo Gavazzi PS21L on 30 mm:n kotelon rajakytkinsarja asennon, liikerajan ja kappaleiden kulun valvontaan sekä laskentaan. Kotelo on saatavilla kaksoiseristettynä muovirakenteena tai metallirakenteena, ja metallimalleissa runko on sinkkiseosta. Muovimallien suojausluokka on IP65 ja metallimallien IP66 (IP65 W1- ja LG-toimilaitteilla), joten kytkin sopii pölyisiin ja kosteisiin teollisuusympäristöihin. Sarjan koskettimet ovat positiivisesti avautuvia (EN 60947-5-1), ja sarjassa on saatavilla hidas- ja nopeakytkentäisiä (slow-action ja snap-action) koskettimia. Kosketinvaihtoehtoja ovat 1NO+1NC, 2NC, 2NO ja limittäinen 1NO+1NC. Sarjassa on lisäksi Zb-tyyppiset koskettimet.

Kytkentäkyky on käyttöluokassa AC-15 10 A / 24 VAC, 6 A / 240 VAC (3 A S02-koskettimilla) ja 4 A / 400 VAC. Käyttöluokassa DC-13 kytkentäkyky on 6 A / 24 VDC, 0,55 A / 125 VDC ja 0,4 A / 250 VDC. Eristysjännite (Ui) on 500 V (400 V S02-versioilla), impulssijännitekesto (Uimp) 6 kV ja terminen virta (Ith) 10 A. Suurin kytkentätiheys on 3 600 kytkentää tunnissa, ja oikosulkusuojaksi suositellaan 10 A:n gG-sulaketta. Toistotarkkuus (consistency) on 0,1 mm miljoonan kytkennän jälkeen, ja mekaaninen kestoikä on toimilaitteesta riippuen 5–15 miljoonaa kytkentää.

Liitännät tehdään M3,5-ruuviliittimillä, ja johtimen poikkipinta on 0,5…2,5 mm² (AWG 20…14). Kaapelinviennit ovat M16, PG11, M20, PG13.5 ja 1/2" NPT, ja vaihtoehtoisesti saatavilla on DT04- ja M12-liittimet. Käyttölämpötila-alue on -25…+70 °C ja varastointilämpötila -30…+80 °C. Kytkin kestää iskuja (50 g, 25 g W0- ja W1-toimilaitteilla) ja tärinää (25 g, 10…500 Hz) ilman kosketinasennon muutosta. Likaantumisaste on 3. Sarja täyttää standardit IEC/EN 60947-1 ja IEC/EN 60947-5-1 sekä UL 508 ja CSA C22.2 No. 14.

Sarjasta on saatavilla laaja valikoima toimilaitteita, kuten tappi-, rullatappi-, vipu-, rullavipu-, säädettävä vipu-, jousi- ja vaijerimalleja. Eri toimilaitevaihtoehdot ja kosketinmallit valitaan käyttökohteen mukaan.

Tekniset tiedot

• Valmistaja: Carlo Gavazzi
• Sarja: PS21L (rajakytkin 30 mm:n kotelossa)
• Kotelo: Muovi (plastic) tai metalli (sinkkiseos), leveys 30 mm
• Kosketinvaihtoehdot: 1NO+1NC, 2NC, 2NO, limittäinen 1NO+1NC (nopea tai hidas kytkentä)
• Kosketintyyppi: Positiivisesti avautuva (EN 60947-5-1), Zb
• Kytkentäkyky AC-15: 10 A / 24 VAC, 6 A / 240 VAC (3 A S02-koskettimilla), 4 A / 400 VAC
• Kytkentäkyky DC-13: 6 A / 24 VDC, 0,55 A / 125 VDC, 0,4 A / 250 VDC
• Eristysjännite (Ui): 500 V (400 V S02-versioilla)
• Impulssijännitekesto (Uimp): 6 kV
• Terminen virta (Ith): 10 A
• Oikosulkusuoja: gG-sulake 10 A
• Kytkentätiheys: max. 3 600 kytkentää/h
• Suojausluokka: IP65 (muovi), IP66 (metalli; IP65 W1- ja LG-toimilaitteilla)
• Suojaluokka: II (kaksoiseristys, muovimallit)
• Mekaaninen kestoikä: 5–15 miljoonaa kytkentää (toimilaitteesta riippuen)
• Liitännät: Ruuviliittimet M3,5, johtimen koko 0,5…2,5 mm² (AWG 20…14)
• Kaapelinviennit: M16, PG11, M20, PG13.5, 1/2" NPT, DT04- ja M12-liitin
• Käyttölämpötila: -25…+70 °C
• Varastointilämpötila: -30…+80 °C
• Iskunkesto: 50 g (25 g W0- ja W1-toimilaitteilla)
• Tärinänkesto: 25 g, 10…500 Hz
• Likaantumisaste: 3
• Standardit: IEC/EN 60947-1, IEC/EN 60947-5-1, UL 508, CSA C22.2 No. 14
