Rajakytkinsarja 1,8-10A 24-400Vac

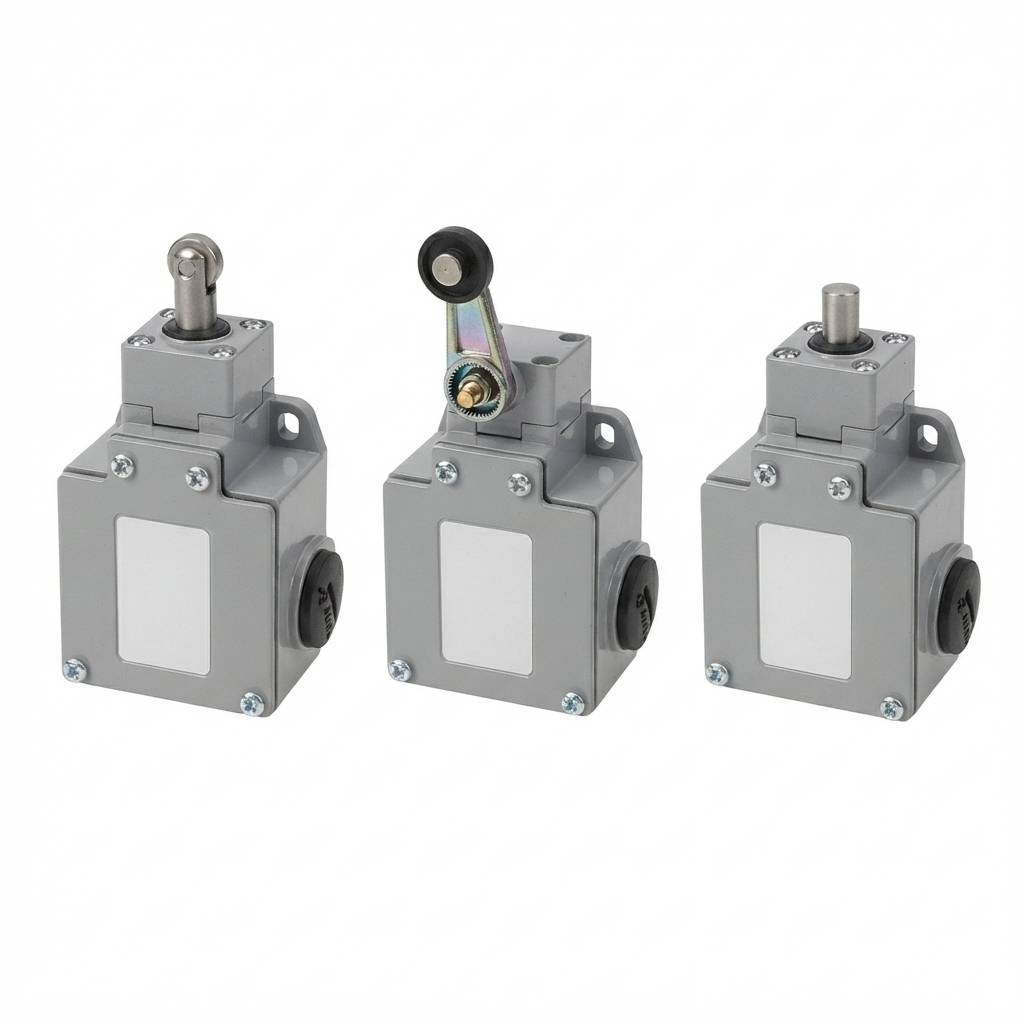

Carlo Gavazzi PS43L on 60 mm:n leveydellä varustettu yleiskäyttöinen rajakytkinsarja asennon, liikerajan ja kappaleiden kulun valvontaan sekä laskentaan. Runko on alumiinia, ja kotelon suojausluokka on IP66, joten kytkin soveltuu pölyisiin ja roiskevedelle altistuviin teollisuusympäristöihin. Kiinnitys tehdään neljällä ruuvilla 40/42 mm:n reikävälillä, ja kytkimessä on kolme kaapelinvientiä. Kytkin soveltuu myös suuriin sähkömekaanisiin kuormiin, koska laaja kotelo antaa tilaa kolmelle koskettimelle ja vahvalle johdotukselle.

Sarjan koskettimet ovat Zb-tyyppisiä, kahden erillisen liikkuvan koskettimen rakenteella ja positiivisesti avautuvalla (EN 60947-5-1) kiinniolokoskettimella. Kosketinvaihtoehdot ovat 1NO+1NC (nopea tai hidas, myös limittäinen), 2NC, 2NO, 3NO, 3NC, 2NO+1NC ja 1NO+2NC. Kytkentäkyky on käyttöluokassa AC-15 10 A / 24 VAC, 5,5 A / 130 VAC, 3,1 A / 230 VAC, 3 A / 240 VAC ja 1,8 A / 400 VAC. Käyttöluokassa DC-13 kytkentäkyky on 2,8 A / 24 VDC, 0,6 A / 110 VDC ja 0,27 A / 250 VDC. Eristysjännite (Ui) on 500 V, impulssijännitekesto (Uimp) 6 kV ja terminen virta (Ith) 10 A. Suurin kytkentätiheys on 3 600 kytkentää tunnissa, ja oikosulkusuojaksi suositellaan 10 A:n gG-sulaketta. Toistotarkkuus (consistency) on 0,1 mm miljoonan kytkennän jälkeen.

Liitännät tehdään M3,5-ruuviliittimillä kaapelipuristimella, ja johtimen poikkipinta on 0,5…2,5 mm² (AWG 20…14). Kaapelinviennit ovat PG13.5, M20x1,5 ja 1/2" NPT. Käyttölämpötila-alue on -25…+70 °C ja varastointilämpötila -30…+80 °C. Kytkin kestää iskuja (50 g) ja tärinää (25 g, 10…500 Hz) ilman kosketinasennon muutosta, ja se voidaan asentaa mihin asentoon tahansa. Sarja täyttää standardit IEC/EN 60947-1 ja IEC/EN 60947-5-1 sekä UL 508 ja CSA C22.2 No. 14, ja siinä on UL- ja CSA-hyväksynnät sekä CE-merkintä.

Sarjaan kuuluu laaja valikoima toimilaitteita, kuten tappi-, rullatappi-, sivutappi-, vipu-, rullavipu-, säädettävä vipu-, jousi- ja vaijerimalleja. Sarjasta löytyy myös pienempiä rajakytkimiä (PS21L, PS31L ja PS42L) eri asennustiloihin.

Tekniset tiedot

• Valmistaja: Carlo Gavazzi
• Sarja: PS43L (rajakytkin, leveys 60 mm)
• Kotelo: Alumiini
• Suojausluokka: IP66
• Kosketintyyppi: Zb, positiivisesti avautuva (EN 60947-5-1)
• Kosketinvaihtoehdot: 1NO+1NC (nopea/hidas/limittäinen), 2NC, 2NO, 3NC, 3NO, 2NO+1NC, 1NO+2NC
• Kytkentäkyky AC-15: 10 A / 24 VAC, 5,5 A / 130 VAC, 3,1 A / 230 VAC, 3 A / 240 VAC, 1,8 A / 400 VAC
• Kytkentäkyky DC-13: 2,8 A / 24 VDC, 0,6 A / 110 VDC, 0,27 A / 250 VDC
• Eristysjännite (Ui): 500 V
• Impulssijännitekesto (Uimp): 6 kV
• Terminen virta (Ith): 10 A
• Oikosulkusuoja: gG-sulake 10 A
• Kytkentätiheys: max. 3 600 kytkentää/h
• Toistotarkkuus: 0,1 mm (1 miljoonan kytkennän jälkeen)
• Liitännät: Ruuviliittimet M3,5, johtimen koko 0,5…2,5 mm² (AWG 20…14)
• Kaapelinviennit: 3 kpl, PG13.5, M20x1,5 tai 1/2" NPT
• Kiinnitys: Reikäväli 40/42 mm
• Käyttölämpötila: -25…+70 °C
• Varastointilämpötila: -30…+80 °C
• Iskunkesto: 50 g
• Tärinänkesto: 25 g, 10…500 Hz
• Standardit: IEC/EN 60947-1, IEC/EN 60947-5-1, UL 508, CSA C22.2 No. 14
• Hyväksynnät: UL, CSA, CE
