Rajakytkinsarja 10A 250Vac

Highly Electricin D-sarjan rajakytkin on suunniteltu teollisuuskohteisiin, joissa tarvitaan tarkka ja pitkäikäinen asentotieto. Sarja soveltuu koneiden, kuljettimien ja automaatiolaitteiden päätyrajojen ja asentojen valvontaan. Kytkimen rakenne on vankka, ja kalvotiivisteellä varustettu runko suojaa kytkinmekanismia ympäristön rasituksilta. Vahva mekaaninen rakenne sopii sovelluksiin, joissa kytkin altistuu toistuville iskuille. Asennus tehdään kahdella ruuvilla (Ø 4,2 mm reiät tai M4), ja kiinnitysreikien väli on 25,4 mm.

Kytkentäkyky on 10 A / 125 VAC tai 250 VAC. Alkuperäinen kosketinvastus on enintään 25 mΩ ja eristysresistanssi vähintään 100 MΩ (500 VDC). Jännitelujuus on 1 000 VAC (50/60 Hz, 1 min). Mekaaninen kestoikä on vähintään 1 000 000 kytkentää ja sähköinen kestoikä vähintään 100 000 kytkentää. Suurin käyttötiheys on 120 kytkentää minuutissa mekaanisesti ja 30 kytkentää minuutissa sähköisesti. Sallittu käyttönopeus on tappimalleilla 0,5…500 mm/s. Kytkin kestää tärinää 10–55 Hz (kaksoisamplitudi 1,5 mm).

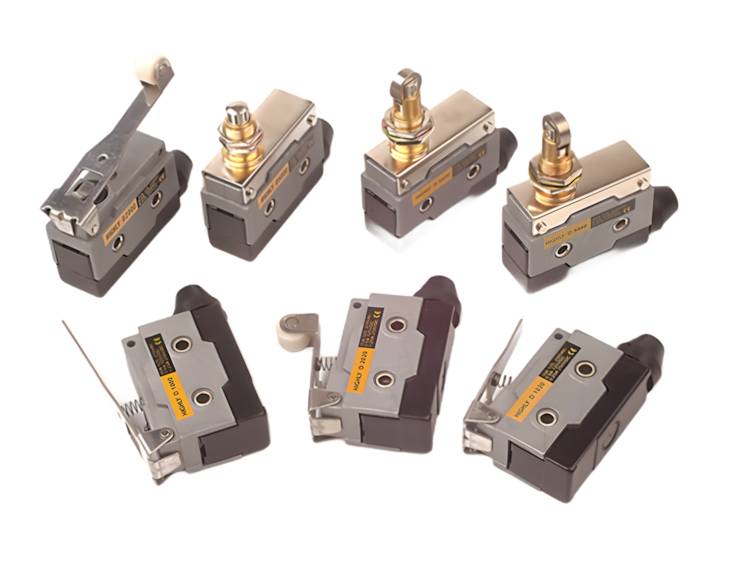

Suojausluokka on IP40 (liittimiä lukuun ottamatta), joten kytkin sopii sisätiloihin ja pölyltä suojattuihin kohteisiin, ei vesiroiskeille alttiisiin paikkoihin. Käyttölämpötila-alue on 0…+55 °C ja suhteellinen kosteus enintään 95 % (5…35 °C:ssa). Sarjasta on saatavilla seitsemän käyttövipuvaihtoehtoa: tappi (D5000), rullatappi (D5020), ristirullatappi (D5040), vipu (D1000), lyhyt vipu (D1020), vipurulla (D2000) ja lyhyt vipurulla (D2020). Vipuvaihtoehto valitaan käyttökohteen mukaan: tappimallit sopivat suoraan painavaan toimintaan ja rullamallit nokkaohjattuihin liikkeisiin.

Tekniset tiedot

• Valmistaja: Highly Electric
• Sarja: D (rajakytkin, Limit Switch)
• Käyttövipuvaihtoehdot: D5000 (tappi), D5020 (rullatappi), D5040 (ristirullatappi), D1000 (vipu), D1020 (lyhyt vipu), D2000 (vipurulla), D2020 (lyhyt vipurulla)
• Kytkentäkyky: 10 A / 125 VAC tai 250 VAC
• Kosketinvastus: max. 25 mΩ (alkuarvo)
• Eristysresistanssi: min. 100 MΩ (500 VDC)
• Jännitelujuus: 1 000 VAC, 50/60 Hz, 1 min
• Mekaaninen kestoikä: min. 1 000 000 kytkentää
• Sähköinen kestoikä: min. 100 000 kytkentää
• Käyttötiheys: max. 120 kytkentää/min (mekaaninen), max. 30 kytkentää/min (sähköinen)
• Käyttönopeus: 0,5…500 mm/s (tappimallit)
• Tärinänkesto: 10–55 Hz, 1,5 mm kaksoisamplitudi
• Suojausluokka: IP40 (liittimiä lukuun ottamatta)
• Käyttölämpötila: 0…+55 °C
• Kosteus: max. 95 % (5…35 °C)
• Tiivistys: Kalvotiiviste
• Kiinnitys: 2 reikää Ø 4,2 mm tai M4, reikien väli 25,4 mm
