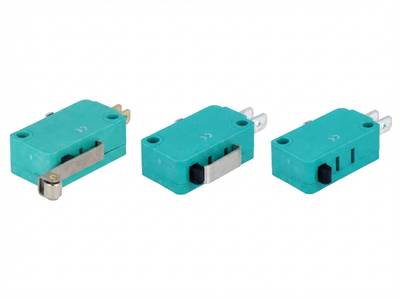

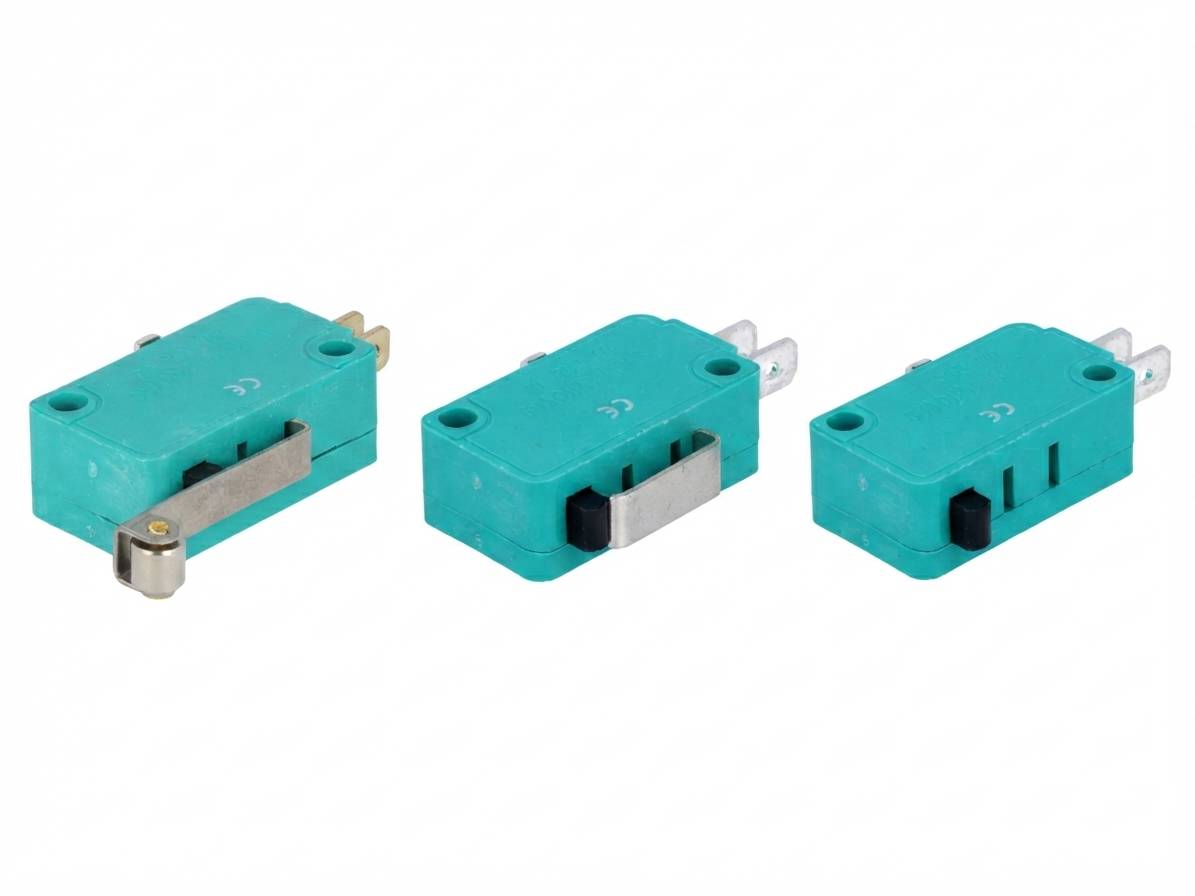

Rajakytkinsarja 10A 250Vac

Ninigi WLK -sarjan rajakytkimet ovat kompakteja vipuvarrellisia mikrokytkimiä, jotka on tarkoitettu mekaaniseen asennon, liikeradan ja päätyasennon tunnistukseen. Kytkimen runko on pieni (28 x 10,3 x 16 mm). Se sopii siksi tiiviisiin kokonaisuuksiin, kuten koneiden suojuksiin, luukkuihin, liikkuviin mekanismeihin ja automaatiolaitteisiin. Sarjasta on saatavilla eri vipuvarsimalleja, joten toimintatapa ja ajoitus voidaan sovittaa kohteen mekaniikkaan.

Sähköisesti kytkin on yksinapainen vaihtokytkin (SPDT, ON-ON). Kosketinkapasiteetti on 10 A / 250 VAC resistiivisellä kuormalla, joten se soveltuu myös verkkojännitteisten ohjauspiirien kytkentään. Kontaktien suurin sallittu kosketinvastus on 30 mΩ, ja eristysvastus on vähintään 100 MΩ. Matala kosketinvastus pitää jännitehäviön ja kontaktilämpenemän pieninä, ja korkea eristysvastus tukee luotettavaa toimintaa verkkojännitteellä. Sähköinen kestoikä on 100 000 kytkentäjaksoa.

Liitäntä tehdään 4,8 x 0,8 mm:n pikaliittimillä. Se mahdollistaa nopean asennuksen ja huollon ilman juottamista. Suojausluokka on IP40, joten kytkin suojaa yli 1 mm:n kiinteiltä esineiltä mutta ei kosteudelta. Käyttölämpötila-alue on -25...80 °C. Tämä kattaa tyypilliset sisätilojen teollisuus- ja laiteasennukset.

Tekniset tiedot

• Valmistaja: Ninigi
• Tyyppi: mikrokytkin / rajakytkin vipuvarrella
• Koskettimet: SPDT (vaihtokoskettimet)
• Kytkentätapa: ON-ON
• Vakaat asennot: 1 (palautuva)
• Kosketinkapasiteetti (resistiivinen kuorma): 10 A / 250 VAC
• Liitännät: pikaliittimet 4,8 x 0,8 mm
• Suojausluokka: IP40
• Rungon mitat: 28 x 10,3 x 16 mm
• Käyttölämpötila: -25...80 °C
• Suurin kosketinvastus: 30 mΩ
• Pienin eristysvastus: 100 MΩ
• Sähköinen kestoikä: 100 000 jaksoa

Yhteensopivat tuotteet

Sarjaan kuuluu useita vipuvartena erottuvia versioita. Vastaavia mikrokytkimiä ja muita rajakytkimiä löytyy Starelecin Rajakytkimet-kategoriasta.
