Rajakytkinsarja 15A 250Vac

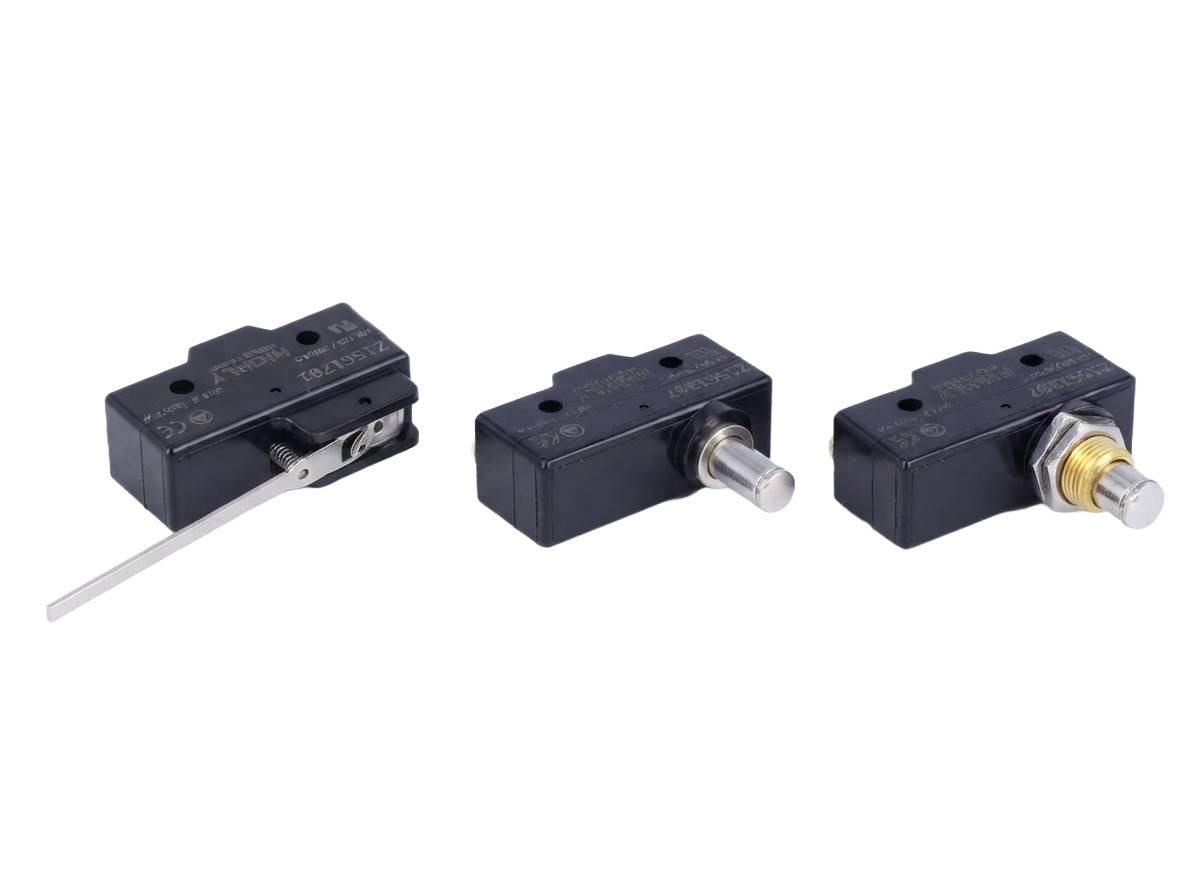

Highly Electricin Z15-sarja on yleiskäyttöinen mikrokytkinsarja (basic switch), joka on suunniteltu mekaaniseen asennon, liikeradan ja päätyasennon tunnistukseen. Sarjaan kuuluu useita toimilaitevaihtoehtoja, kuten tappi-, vipu- ja rullavipumalleja. Kytkin voidaan siksi valita kohteen mekaniikan ja tarvittavan käyttövoiman mukaan. Z15-koko on alalla vakiintunut, joten kytkin soveltuu hyvin myös olemassa olevien rakenteiden uudistamiseen ja huoltoon.
Sähköisesti kytkin on yksinapainen vaihtokytkin (SPDT). Sen kosketinkapasiteetti on 15 A / 250 VAC resistiivisellä kuormalla. Tämä riittää kuormille, joiden virrat jäävät tavallista pienten mikrokytkimien rajoja suuremmiksi. Kuorman luonne vaikuttaa sallittuun virtaan. Esimerkiksi induktiivisilla kuormilla ja lamppukuormilla sallittu virta on resistiivistä kuormaa pienempi, ja DC-käytössä jännitteen kasvaessa sallittu virta pienenee. Siksi sovelluksen kuorma kannattaa tarkistaa valmistajan kosketinkapasiteettitaulukosta. Dielektrinen lujuus on 2 000 VAC / 1 min.
Kestävyysarvot ovat sarjan vahvuus. Sähköinen kestoikä on vähintään 500 000 kytkentää ja mekaaninen kestoikä vähintään 2 000 000 kytkentää. Suurin sallittu kytkentätaajuus on sähköisesti 20 kytkentää minuutissa ja mekaanisesti 240 kytkentää minuutissa. Korkea mekaaninen kestoikä sopii toistuvaan käyttöön, kuten luukkujen ja suojusten asennon valvontaan sekä liikkuvien osien päätyasentojen tunnistukseen.
Tekniset tiedot
- Valmistaja: Highly Electric Co. Ltd
- Sarja: Z15
- Tyyppi: mikrokytkin / rajakytkin (basic switch)
- Koskettimet: SPDT (vaihtokoskettimet)
- Kosketinkapasiteetti (resistiivinen kuorma): 15 A / 250 VAC
- Dielektrinen lujuus: 2 000 VAC / 1 min
- Sähköinen kestoikä: väh. 500 000 kytkentää
- Mekaaninen kestoikä: väh. 2 000 000 kytkentää
- Suurin kytkentätaajuus: sähköisesti 20 / min, mekaanisesti 240 / min
Yhteensopivat tuotteet
Sarjaan kuuluu useita toimilaite- ja liitäntävaihtoehtoja. Vastaavia mikrokytkimiä ja muita rajakytkimiä löytyy Starelecin Rajakytkimet-kategoriasta.
