Rajakytkinsarja 16A 250Vac
Omronin V-sarjan miniatyyriperuskytkimet on suunniteltu mekaaniseen asento- ja rajatunnistukseen kohteissa, joissa kytkimen on kestettävä suuri kuormitus pienessä koossa. Runko on valmistettu kestomuovista, ja sähköisesti kytkin on eristetty ympäristöstä IP40-suojausluokan mukaisesti. Sarjan kytkimet ovat tarkoitettu sisäasennuksiin, kuten koteloiden, koneiden ja laitteiden sisälle.
Sähköiset ominaisuudet ovat sarjan keskeinen valttikortti. Koskettimet kestävät jopa 16 A virran 250 VAC jännitteellä, mikä riittää suoraan esimerkiksi kontaktorien ohjaukseen, moottoripiireihin ja lämmityskuormiin ilman erillistä välireleistä. Pikavaihtomekanismi (snap-action) varmistaa nopean ja toistettavan koskettimen vaihdon toimilaitteen liikenopeudesta riippumatta, mikä vähentää koskettimien kulumista ja parantaa kytkentävarmuutta. Sarjasta löytyy sekä SPDT-vaihtokoskettimella (1CO) että SPST-koskettimella (NO) varustettuja versioita.

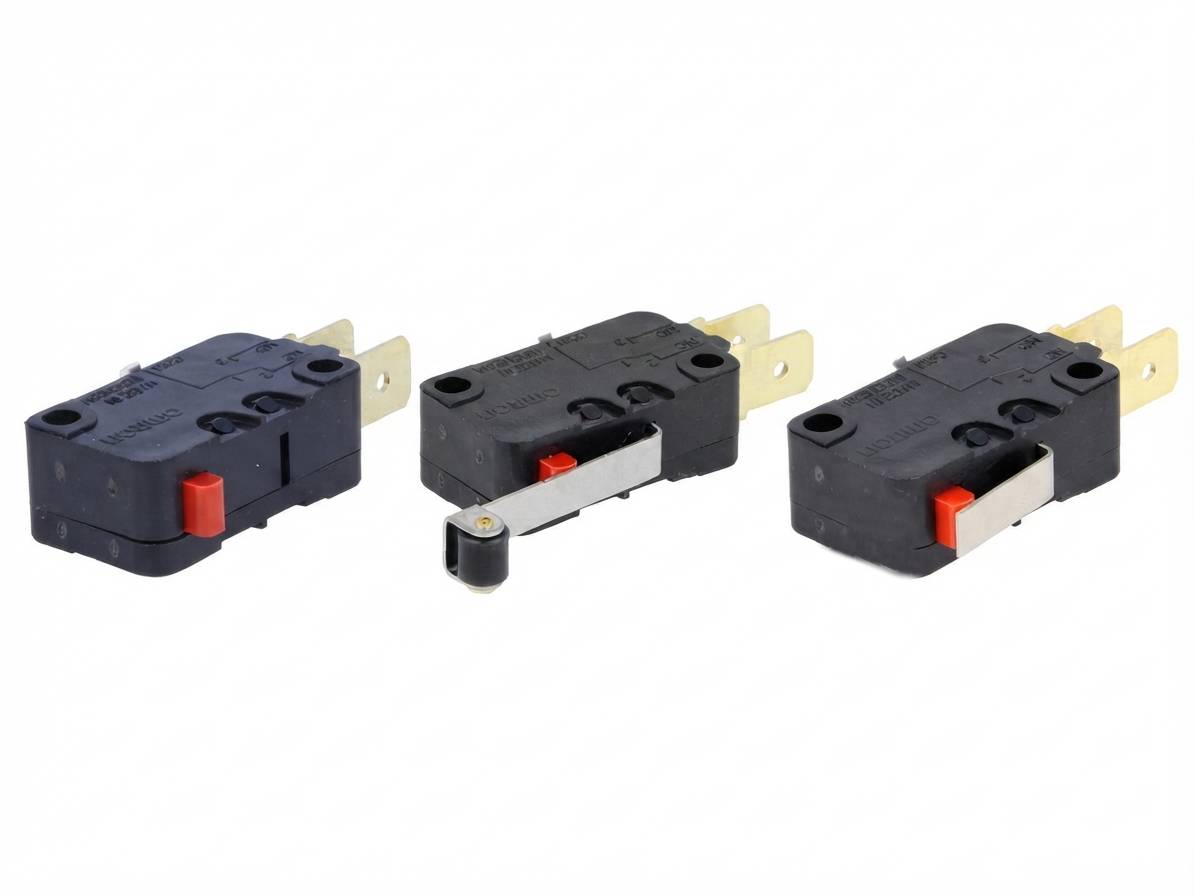

Mekaanisesti sarja on laaja. Toimilaitevaihtoehtoina ovat tappi- eli painiketoimilaite, saranavipu, pitkä saranavipu, rullavipu ja simuloitu rullavipu, joten kytkimen toimintatavan voi valita kohteen liikeradan ja tarvittavan toimintavoiman mukaan. Liitäntävaihtoehtoina ovat juotenapa ja pikaliitin. Käyttölämpötila-alue on -25…+80 °C.
Tyypillisiä sovelluskohteita ovat koneiden suojaovien ja luukkujen asennontunnistus, päätyasentojen rajaus, hissi- ja nostolaitteet, kodinkoneet, lämmitys- ja ilmanvaihtolaitteet sekä teollisuusautomaatio. Tarkat toimilaitteet, liitännät ja toimintavoimat on eritelty sarjan alatuotteissa.
Tekniset tiedot
- Valmistaja: Omron
- Sarja: V5 (Omron V-sarjan miniatyyriperuskytkimet)
- Tyyppi: Miniatyyriperuskytkin / mikrokytkin, pikavaihtomekanismi (snap-action)
- Koskettimet: SPDT (1CO) tai SPST-NO, versiosta riippuen
- Nimellisvirta: 16 A
- Nimellisjännite: 250 VAC
- Kotelointiluokka: IP40
- Rungon materiaali: Kestomuovi
- Käyttölämpötila: -25…+80 °C
- Toimilaitevaihtoehdot: tappi, saranavipu, pitkä saranavipu, rullavipu, simuloitu rullavipu
- Liitäntävaihtoehdot: juotenapa, pikaliitin
- Tullinimike: 8536 50 80
Yhteensopivat ja täydentävät tuotteet: Muut mikro- ja rajakytkimet löytyvät kategoriasta Rajakytkimet. Tarkemmat versiot on listattu alatuotteina.
