Rajakytkinsarja 3A 250Vac

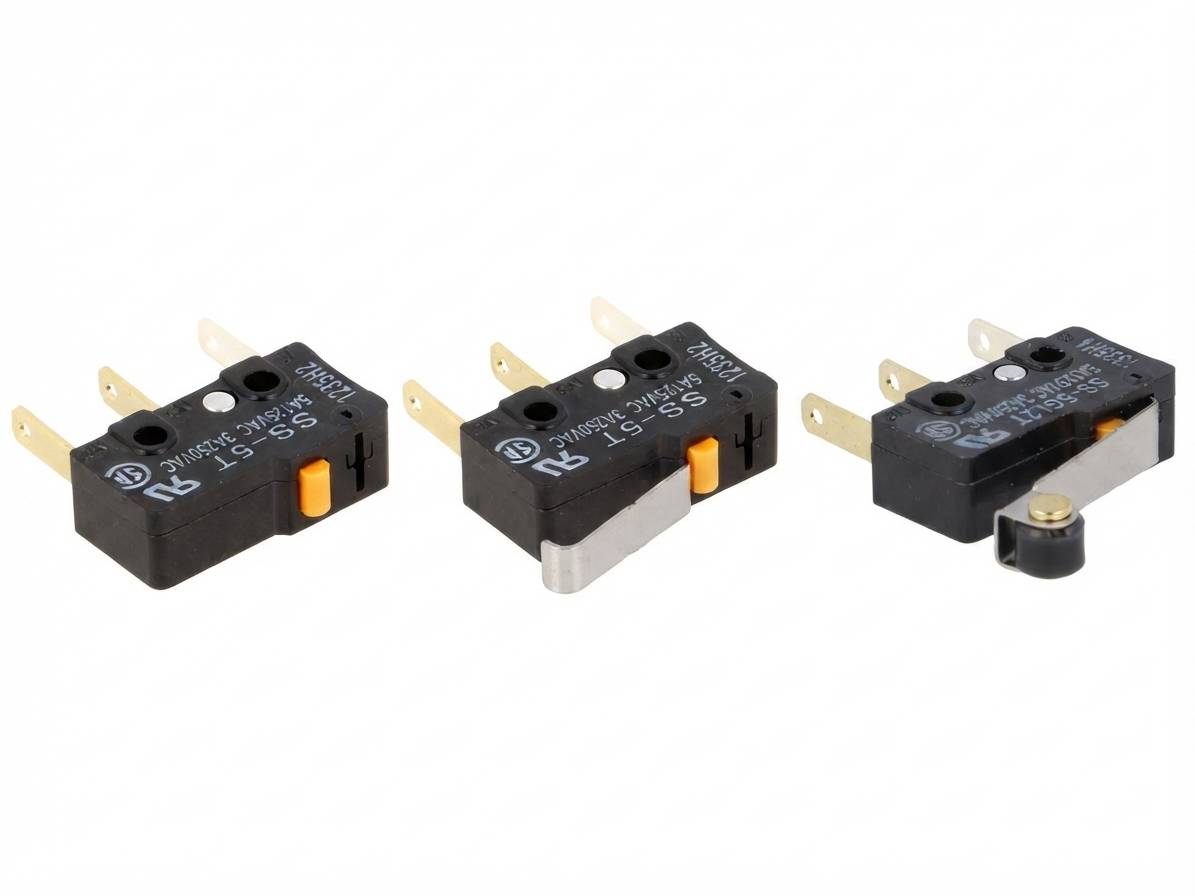

Rajakytkinsarja koostuu V4-kokoluokan pienoiskytkimistä (mikrokytkimistä), jotka on tarkoitettu mekaaniseen asento-, raja- ja läsnäolotunnistukseen. Kompakti, noin 19,8 × 6,4 mm:n runko mahtuu myös ahtaisiin asennustiloihin. Kiinnitys tapahtuu kahdella ruuvilla, joiden keskiöetäisyys on 9,5 mm. Sarjaan kuuluu eri toimilaitevaihtoehtoja, kuten painike, saranavipu ja rullavipu. Toimilaitteen voi siis valita kohteen liikeradan ja toimintavoiman mukaan.
Sähköisesti kytkin on yksinapainen vaihtokytkin (SPDT, 1CO), jossa on yhteinen napa (COM), vaihtokoskettimen työkoskettimet NO ja NC. Pikavaihtomekanismi (snap-action) tuottaa nopean ja toistettavan kontaktin vaihdon toimilaitteen liikenopeudesta riippumatta. Tämä vähentää koskettimien valokaaren aiheuttamaa kulumista ja parantaa kytkentävarmuutta. Sarjan nimellisarvo on 3 A / 250 VAC, joten kytkin soveltuu sekä pienjänniteohjauksiin että verkkojännitteisiin ohjauspiireihin.
Koska kytkin on kooltaan pieni mutta kuormitettavuudeltaan riittävä, sitä käytetään laajalti koneiden ja laitteiden suojaoven asennon tunnistuksessa, päätyasentojen rajauksessa, kulkuoviin ja luukkuihin, laitteiston ohjauksessa sekä kodinkoneissa ja teollisuusautomaatiossa. Liitäntätavat vaihtelevat tuotteen mukaan, ja vaihtoehtoina ovat tyypillisesti juotettavat napit ja 2,8 mm:n liitinkielet. Tarkka liitäntätapa, vipumalli ja toimintavoima löytyvät sarjan alatuotteista.
Tekniset tiedot
- Sarja: V4
- Tyyppi: Mikrokytkin / rajakytkin, pikavaihtomekanismi (snap-action)
- Koskettimet: 1 × vaihtokosketin (SPDT / 1CO)
- Nimellisvirta: 3 A
- Nimellisjännite: 250 VAC
- Rungon koko: V4-kokoluokka, noin 19,8 × 6,4 mm
- Kiinnityskeskiöt: 9,5 mm
- Toimilaitevaihtoehdot: painike, saranavipu, rullavipu
- Liitäntävaihtoehdot: juotenapa, 2,8 mm:n liitinkieli (alatuotekohtainen)
- Tullinimike: 8536 50 (sähkökytkimet, enintään 1000 V)
Yhteensopivat ja täydentävät tuotteet: Sarjaan kuuluvat vaihtoehtoiset toimilaitteet sekä muut mikro- ja rajakytkimet löytyvät kategoriasta Rajakytkimet. Tarkemmat versiot on listattu alatuotteina.
