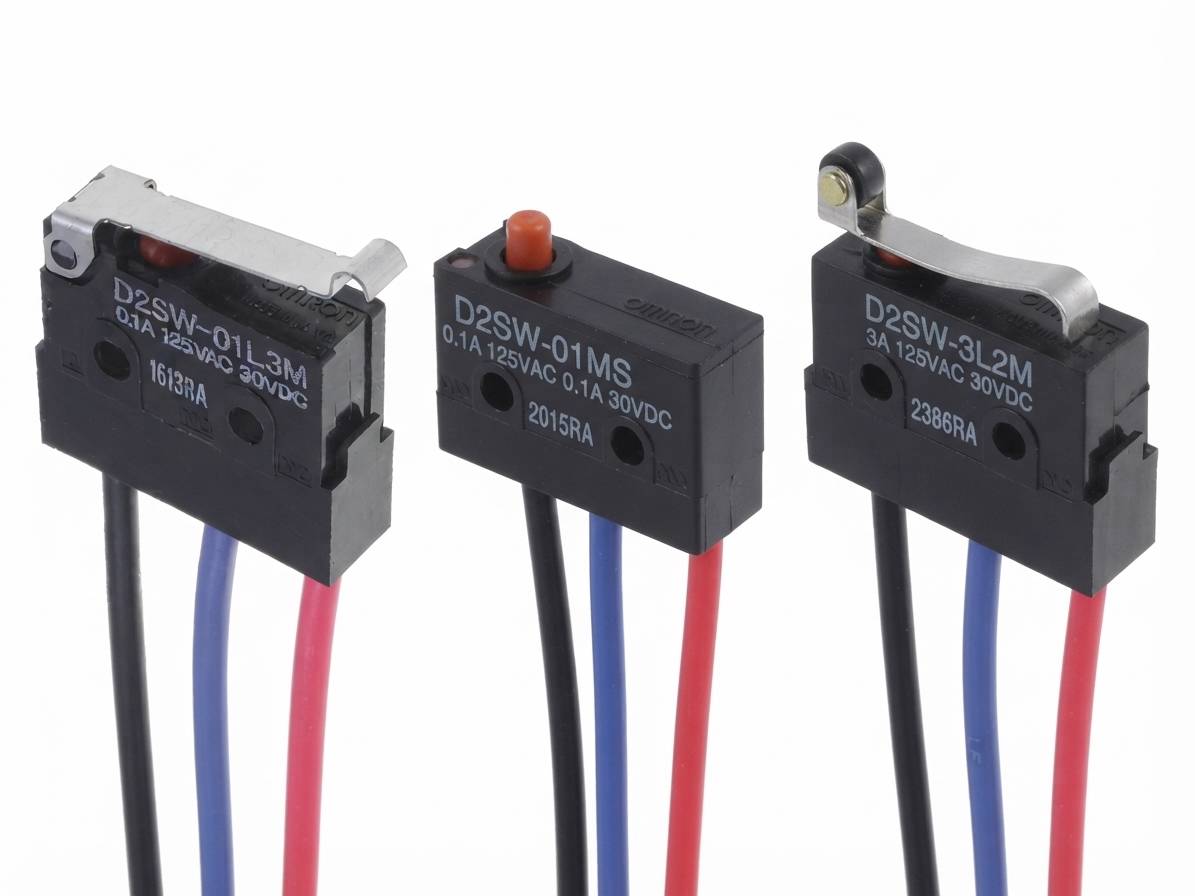

Rajakytkinsarja johdoilla IP67 3A

Omron D2SW on suljettu pienoiskytkin (Sealed Subminiature Basic Switch), joka täyttää IEC IP67 -suojausluokan vaatimukset. Valujohdolliset mallit on suojattu kokonaisuudessaan, joten ne sopivat paikkoihin, joissa kytkin altistuu vesisuihkulle, kosteudelle tai pölylle. Rakenne on tiivistetty epoksihartsilla, joka takaa vakaan tiiviyden pitkäaikaisessakin käytössä. Kytkimet soveltuvat esimerkiksi ajoneuvo-, kylmä- ja ilmastointilaitteisiin sekä muihin teollisuuslaitteisiin ja automaatiokohteisiin, joissa tarvitaan luotettava tunnistus kosteissa olosuhteissa.

Kytkin on snap-action-tyyppinen, ja sarjasta löytyy SPDT-malleja sekä SPST-NC- ja SPST-NO-versioita. Valujohtomalleissa johtimina ovat AV0,5f-valujohdot, joiden vakiopituus on 300 mm. Pidempi 1 000 mm:n johtopituus on saatavilla erillisenä mallina. Kytkentäkyky on 3 A / 125 VAC ja 2 A / 250 VAC (resistiivinen kuorma). Mekaaninen kestoikä on vähintään 5 000 000 kytkentää ja sähköinen kestoikä vähintään 200 000 kytkentää.

Eristysresistanssi on vähintään 100 MΩ (500 VDC). Jännitelujuus on 1 000 VAC samanpuolisten liittimien välillä ja 1 500 VAC virtaa kuljettavien metalliosien ja maan välillä. Sarjan tarkat mallit eroavat toisistaan käyttövivun (tappi, sarana-, rulla- ja simuloitu rullavipu) ja liitinvaihtoehtojen mukaan. Valujohdollisten mallien lisäksi saatavilla on juotos-, pikaliitin- ja piirilevyliittimillä varustettuja versioita, joissa IP67-suojaus ei kata liittimiä.

Vastaavia kytkimiä löytyy myös Omronin D2SW-P-sarjasta (yksinkertaistettu rakenne, asennusyhteensopiva SS- ja D2SW-sarjojen kanssa) sekä D2HW-sarjasta pienempiin asennustiloihin.

Tekniset tiedot

• Valmistaja: Omron
• Sarja: D2SW
• Tyyppi: Suljettu pienoiskytkin (Sealed Subminiature Basic Switch), snap-action
• Kosketinjärjestely: SPDT (valujohtomalleissa myös SPST-NC ja SPST-NO)
• Kytkentäkyky (resistiivinen kuorma): 3 A / 125 VAC, 2 A / 250 VAC
• Liitännät: Valujohdot AV0,5f (300 mm vakiona, 1 000 mm erillisenä mallina)
• Suojausluokka: IEC IP67 (valujohtomallit; liitinmalleissa liittimiä lukuun ottamatta)
• Tiivistys: Epoksihartsi
• Mekaaninen kestoikä: min. 5 000 000 kytkentää
• Sähköinen kestoikä: min. 200 000 kytkentää
• Eristysresistanssi: min. 100 MΩ (500 VDC)
• Jännitelujuus: 1 000 VAC (samanpuolisten liittimien välillä), 1 500 VAC (virtaa kuljettavien osien ja maan välillä)
• Käyttölämpötila: 0…+85 °C
