Rajakytkinsarja piirilevylle 2A

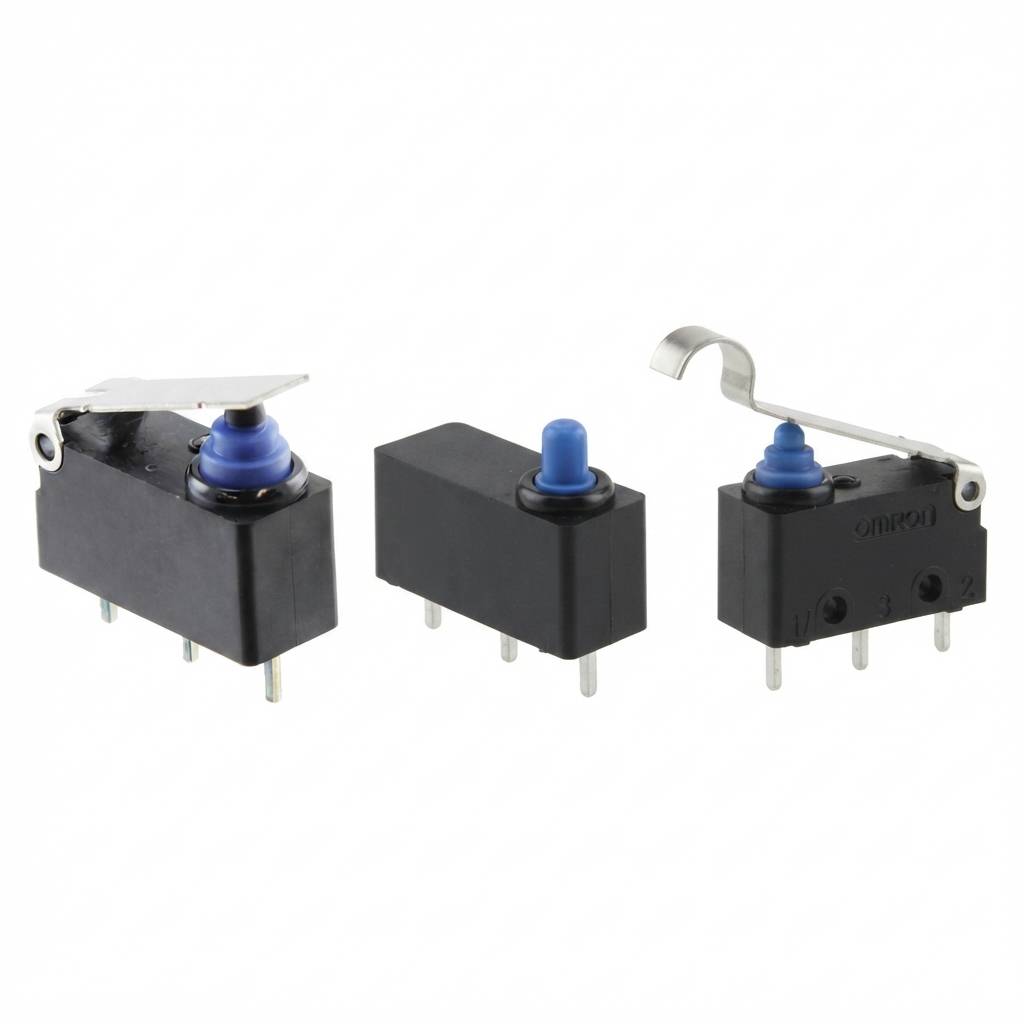

Omron D2HW on suljettu ultrapieni snap-action-kytkin (Sealed Ultra Subminiature Basic Switch), jonka runko on 78 % tavanomaisten mallien koosta. Se säästää tilaa mekaanisissa moduuleissa ja ilmaisinkohteissa, joissa tila on rajallinen. Suljettu rakenne suojaa kosketinmekanismia pölyltä ja epäpuhtauksilta. Piirilevymalleissa liittimet ovat 5,08 mm:n välein, ja kytkimiä on saatavilla suorilla ja kulmikkailla piirilevyliittimillä. Sarjaan kuuluu useita käyttövipuvaihtoehtoja, kuten tappi-, sarana-, rulla- ja lehtivipumallit.
Kytkimen kosketinjärjestely on SPDT (vaihtokosketin), ja kosketinmateriaali on kultaseosta crossbar-rakenteella. Tämä sopii hyvin pienille kuormille ja signaalitason kytkentöihin. Kontaktiväli on 0,5 mm, ja ominaispiirteenä on pitkä liikematka jo ilman vipua (OT, ylimenomatka, 1,4 mm). Kosketinvastus on enintään 100 mΩ ja eristysresistanssi vähintään 100 MΩ (500 VDC). Ylimenomatka ja pitkä liikematka tekevät kytkentätoiminnasta luotettavan myös toleranssiltaan väljemmissä mekaanisissa kokoonpanoissa.
Kytkentäkyky on resistiivisellä kuormalla 12 VDC / 2 A, 24 VDC / 1 A, 42 VDC / 0,5 A ja 125 VAC / 0,1 A. Pienin sallittu kuorma on 5 VDC / 1 mA. Jännitelujuus on 600 VAC (1 min) samanpuolisten liittimien välillä ja 1 500 VAC (1 min) virtaa kuljettavien metalliosien ja maan sekä liittimien ja jännitteettömien metalliosien välillä. Sallittu käyttönopeus on 1–500 mm/s (tappimallit) ja käyttötiheys 30 kytkentää minuutissa. Käyttölämpötila-alue on -40…+85 °C, ja kaikki mallit ovat lyijyttömiä.
Sarjan tarkat mallit eroavat toisistaan käyttövivun, liitinsuunnan ja asennustavan mukaan. Samasta sarjasta löytyy myös juotosliittimillä ja johdinmalleilla varustettuja versioita sekä M3-ruuviasennuksella varustettuja malleja, ja Omronilta on saatavilla muita suljettuja pienoiskytkimiä eri kuormille.
Tekniset tiedot
- Valmistaja: Omron
- Sarja: D2HW
- Tyyppi: Suljettu ultrapieni snap-action-kytkin (Sealed Ultra Subminiature Basic Switch)
- Kosketinjärjestely: SPDT
- Kosketinmateriaali: Kultaseos, crossbar-rakenne
- Kontaktiväli: 0,5 mm
- Ylimenomatka (OT): 1,4 mm (ilman vipua)
- Asennus: Piirilevy, liittimien väli 5,08 mm
- Kytkentäkyky (resistiivinen kuorma): 12 VDC / 2 A, 24 VDC / 1 A, 42 VDC / 0,5 A, 125 VAC / 0,1 A
- Pienin sallittu kuorma: 5 VDC / 1 mA
- Kosketinvastus: max. 100 mΩ
- Eristysresistanssi: min. 100 MΩ (500 VDC)
- Jännitelujuus: 600 VAC / 1 min (samanpuolisten liittimien välillä), 1 500 VAC / 1 min (virtaa kuljettavien osien ja maan sekä liittimien ja jännitteettömien metalliosien välillä)
- Sallittu käyttönopeus: 1–500 mm/s (tappimallit)
- Käyttötiheys: max. 30 kytkentää/min
- Käyttölämpötila: -40…+85 °C
- Suojausluokka: IP50 (liitinmallit)
