Rajakytkinsarja piirilevylle 3A

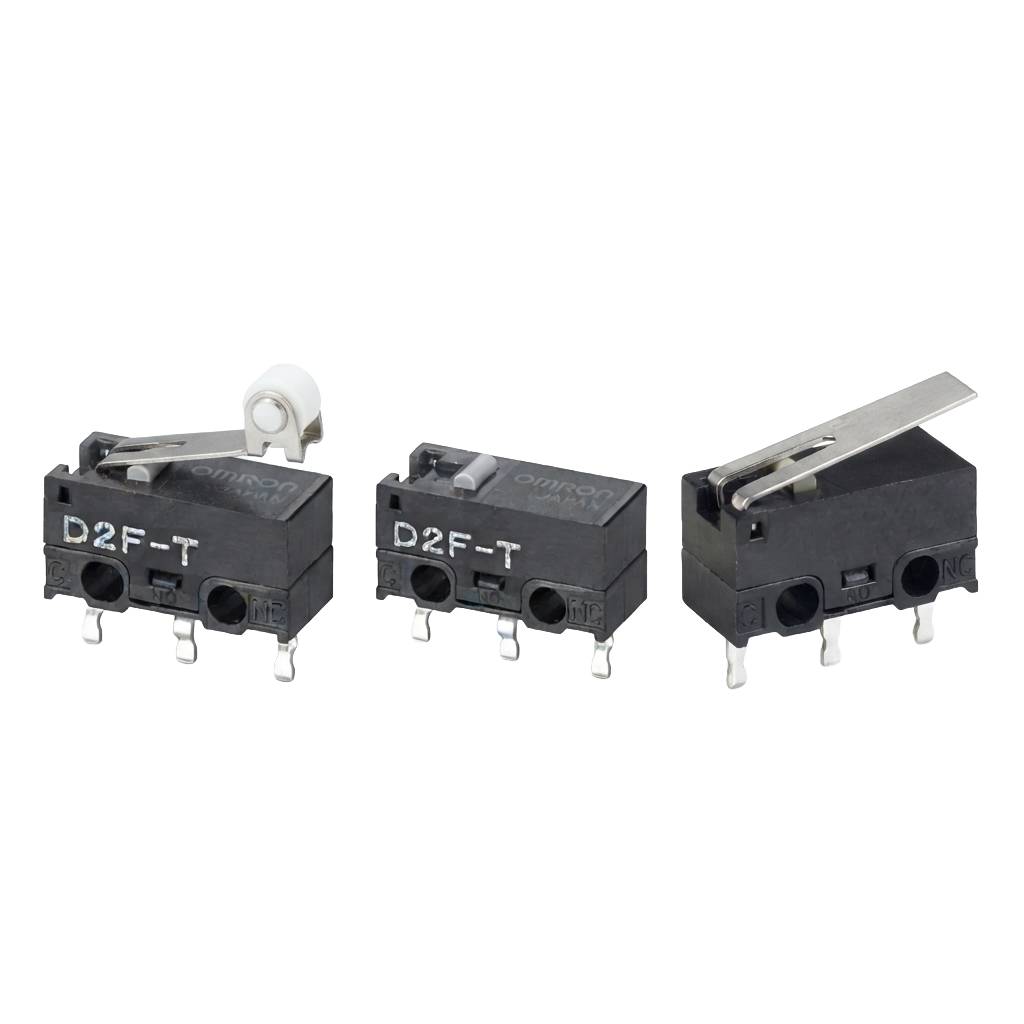

Omron D2F on ultrapieni mikrokytkinsarja (basic switch), joka on suunniteltu suoraan piirilevylle juotettavaksi. Runko on erittäin kompakti (n. 12,8 × 6,5 × 5,8 mm), ja liitäntäjalat on muotoiltu upotusvalulla, mikä estää juoksutteen (flux) pääsyn kytkimen sisään asennuksen aikana. Sarjasta on saatavilla useita toimilaitevaihtoehtoja, kuten suora tappitoimilaite, saranoitu vipu ja rullavipu, sekä eri liitäntätyyppejä piirilevylle: suora, itselukittuva, juotos- sekä oikea- ja vasenkulmainen liitäntä.
Kytkin toimii kaksoisjousirakenteisella snap action -mekanismilla, joka antaa nopean ja tarkan kytkeytymisen sekä pitkän käyttöiän. Kosketinrakenne on SPDT (1 x vaihtokosketin, 1NO+1NC), ja kosketinmateriaali on hopeaseosta. Kytkentäkyky on 3 A / 125 VAC ja 2 A / 30 VDC resistiivisellä kuormalla. Eristysjännite on 600 V saman napaisuuden koskettimien välillä ja 1500 V jännitteisen osan ja maan välillä (50/60 Hz, 1 min). Mekaaninen kestoikä on jopa 1 000 000 kytkentäsykliä ja sähköinen kestoikä toimilaitetyypistä riippuen 30 000–300 000 sykliä.
Suojausluokka on IP40. Sallittu käyttölämpötila on −25…+65 °C, ja tappitoimilaitteella varustetut mallit on suunniteltu kylmänkestäviksi aina −40 °C:seen asti. Pieni koko ja tarkka kytkeytymispiste tekevät sarjasta sopivan raja-, asento- ja turvatunnistukseen kodinkoneissa, kulutuselektroniikassa sekä teollisuuden ohjauslaitteissa.
Tekniset tiedot
- Tuotekoodi (SKU): D2F-sarja
- Valmistaja: Omron Co.
- Sarja: Omron D2F
- Tyyppi: Ultrapieni mikrokytkin (basic switch), snap action
- Kosketinrakenne: SPDT (1NO+1NC)
- Kytkentäkyky: 3 A / 125 VAC, 2 A / 30 VDC
- Kosketinmateriaali: hopeaseos
- Liitäntä: Piirilevylle (suora, itselukittuva, juotos- tai kulmaliitäntä mallista riippuen)
- Ulkomitat: n. 12,8 × 6,5 × 5,8 mm (L × K × S)
- Eristysjännite: 600 V (koskettimien välillä), 1500 V (jännitteinen osa–maa)
- Mekaaninen kestoikä: enintään 1 000 000 sykliä
- Sähköinen kestoikä: 30 000–300 000 sykliä (toimilaitteesta riippuen)
- Suojausluokka: IP40
- Käyttölämpötila: −25…+65 °C (tappitoimilaite jopa −40 °C)
- Toimilaitevaihtoehdot: tappi, saranavipu, rullavipu (mallikohtainen)
