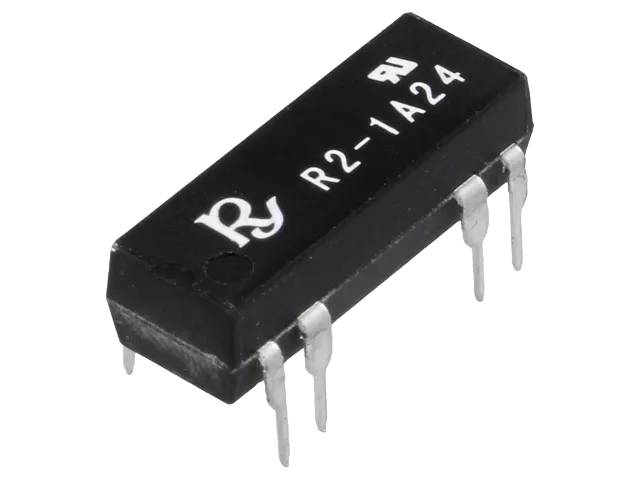

Reed-rele DIL 1 sulkeutuva kosketin 500mA/1A (Rayex R2-1A-sarja)
Rayex Electronicsin R2-sarjan DIP-koteloitu reed-rele 1 Form A -kosketintyypillä (SPST-NO) – kompakti signaalirele, joka soveltuu turvajärjestelmiin, modeemeihin ja muihin tietoliikennelaitteisiin.

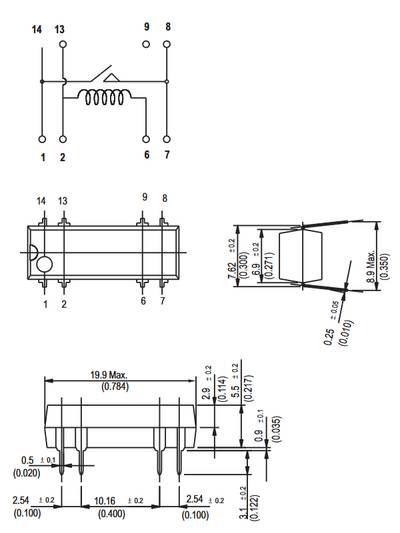

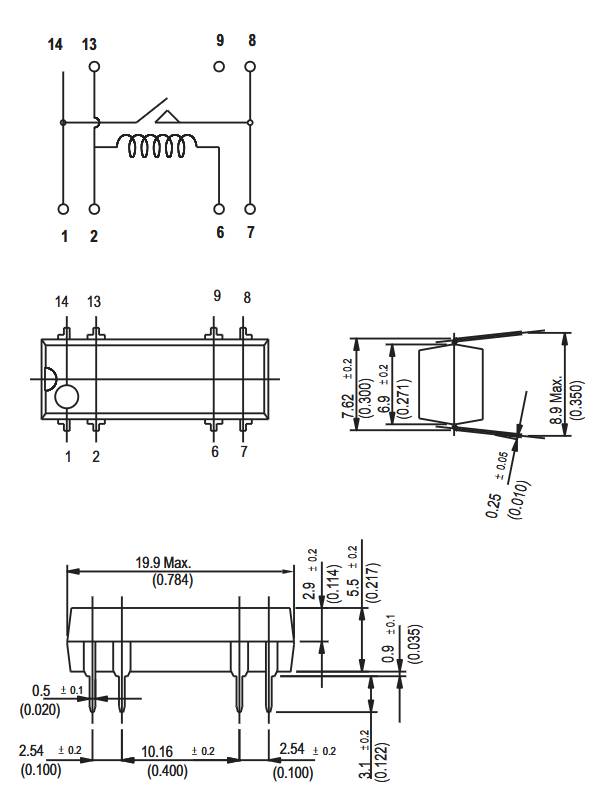

Rakenne ja liitäntä: Rele on DIP-koteloitu (DIL), ja liitäntä on suora PCB-liitäntä (2,54 mm:n nastaväli). Sama sarja on saatavana myös SMD-koteloituna (R3-sarja). Paino on noin 1,4 g.
Kosketin ja kytkentäkyky: SPST-NO-kosketin (1 Form A) kestää kytkentävirtana enintään 0,5 A DC ja jatkuvana kestovirtana enintään 1,0 A DC. Suurin sallittu kytkentäteho on 10 VA. Koskettimen vakiomateriaali on hopeakadmiumoksidi (AgCdO), ja koskettimen resistanssi on enintään 150 mΩ (alkuarvo). Toiminta-aika on enintään 1 ms ja palautumisaika enintään 0,5 ms – huomattavasti nopeampi kuin tavanomaisilla sähkömekaanisilla releillä, mikä on tyypillistä reed-releille.
Eristys ja ympäristönkesto: Jännitelujuus koskettimien välillä on 250 VDC ja kaikkien elementtien (kelan ja koskettimen) välillä 1400 VDC. Eristysresistanssi on vähintään 1000 MΩ (100 VDC:llä mitattuna). Mekaaninen kestoikä on vähintään 10 000 000 kytkentää ja sähköinen kestoikä vähintään 100 000 kytkentää nimelliskuormalla (kytkentänopeus 30/min). Käyttölämpötila-alue on -40…+85 °C.
Hyväksynnät: UL-hyväksytty (File No. E126167) ja CUL-hyväksytty (File No. E126167).
Tekniset tiedot:
- Mallisarja: R2-1A (Rayex Electronics), useita kelajännitevaihtoehtoja (mm. 5, 12 ja 24 VDC)
- Valmistaja: Rayex Electronics Co.
- Kosketintyyppi: 1 Form A (SPST-NO)
- Kotelointi: DIP (DIL), SMD-versio saatavana (R3-sarja)
- Paino: n. 1,4 g
- Kytkentävirta (Switching Current): ≤0,5 A DC
- Kestovirta (Carry Current): ≤1,0 A DC
- Suurin kytkentäteho: 10 VA
- Koskettimen materiaali: hopeakadmiumoksidi (AgCdO)
- Koskettimen resistanssi: ≤150 mΩ (alkuarvo)
- Toiminta-aika: ≤1 ms
- Palautumisaika: ≤0,5 ms
- Eristysresistanssi: ≥1000 MΩ (100 VDC)
- Jännitelujuus (koskettimet): 250 VDC
- Jännitelujuus (kaikki elementit): 1400 VDC
- Mekaaninen kestoikä: ≥10 000 000 kytkentää
- Sähköinen kestoikä: ≥100 000 kytkentää nimelliskuormalla
- Käyttölämpötila-alue: -40…+85 °C
- Liitäntä: suora PCB-liitäntä, 2,54 mm nastaväli
- Hyväksynnät: UL (File E126167), CUL (File E126167)
Yhteensopivuus: Samasta R2/R3-sarjasta löytyvät myös SPST-NC-versio (1 Form B), SPDT-vaihtokosketinversio (1 Form C) ja kaksinapainen SPST-NO-versio (2 Form A), sekä diodillisella kelansuojauksella varustettu versio (D-tyyppi) ja korkean eristyksen versio (H-tyyppi). SMD-kotelointi saatavana R3-sarjana.
