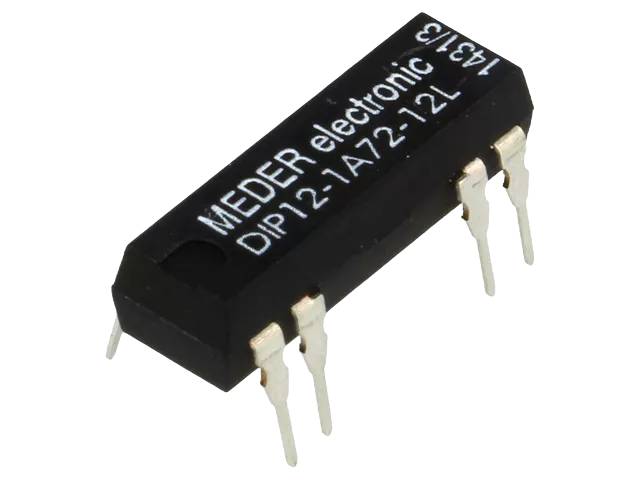

Reed-rele DIL-kotelossa 1 sulkeutuva kosketin 500mA (DIL1)

StandexMeder Electronicsin valmistama DIL-sarjan reed-rele on 14-nastaisen DIL-kannan mukainen (2,54 mm:n jakoväli), joka soveltuu suoraan piirilevylle tai IC-kantaan asennettavaksi. Reed-rele käyttää lasikapseloitua reed-kytkintä, joka aktivoituu kelan magneettikentän vaikutuksesta ilman mekaanisia jousikontakteja – tämä tarjoaa erittäin nopean kytkennän ja pitkän käyttöiän.

Rakenne ja materiaali: Kontaktikonfiguraatio on 1 Form A (SPST-NO, sulkeutuva kosketin), kytkinmalli 75. Kontaktimateriaali on rodiumia. Rakenne on saatavilla useilla lisäoptioilla, kuten magneettisuojauksella, diodilla ja korkeaeristeisillä versioilla (jopa 4,25 kVDC).

Sähköiset ominaisuudet: Nimellisteho on enintään 10 W (mikä tahansa DC-yhdistelmä jännitteestä ja virrasta, joka ei ylitä maksimitehoa). Kytkentäjännite (DC tai huippu-AC) on enintään 500 V, kytkentävirta enintään 0,5 A (500 mA) ja jatkuva virta (carry current) enintään 1,0 A. Kontaktiresistanssi on enintään 200 mΩ (0,5V/10mA, 40% ylivedolla). Läpilyöntijännite on vähintään 0,6 kVDC (EN60255-27). Toiminta-aika on enintään 0,5 ms, vapautumisaika enintään 0,1 ms. Eristysresistanssi on tyypillisesti 10¹⁰ Ω.

Kelan ominaisuudet: Kelajännitevaihtoehdot ovat 5, 12 tai 24 VDC. Esimerkiksi 5V-kelalla resistanssi on enintään 200 Ω, pull-in-jännite 3,5 V, drop-out-jännite väh. 0,75 V ja kelan teho n. 125 mW.

Kestävyys ja luotettavuus: Dielektrinen lujuus kelan ja kontaktin välillä on vähintään 1,5 kVDC (jopa 4,25 kVDC "L"-optiolla). Iskunkesto on enintään 50 g, tärinänkesto 20 g (10-2000 Hz). Käyttölämpötila-alue on -20…+70 °C, varastointilämpötila -35…+95 °C. Juotoslämpötilankesto on 260 °C (5 s). Rakenne on täysin tiivistetty ja soveltuu vesipesuun (asianmukaisen kuivauksen jälkeen).

Käyttökohteet: Soveltuu yleiskäyttöön, tietoliikennelaitteisiin, testaus- ja mittalaitteisiin sekä muihin sovelluksiin, joissa tarvitaan nopeaa ja pitkäikäistä kytkentää.

Tekniset tiedot:

• SKU / tilauskoodi: DIL1
• Valmistaja: StandexMeder Electronics
• Tuotesarja: DIL (kytkinmalli 75)
• Komponenttityyppi: reed-rele, DIL-kotelo
• Kontaktikonfiguraatio: 1 Form A (SPST-NO)
• Kytkentäjännite (maks.): 500 V (DC/huippu-AC)
• Kytkentävirta (maks.): 0,5 A (500 mA)
• Jatkuva virta (maks.): 1,0 A
• Teho (maks.): 10 W
• Kontaktimateriaali: rodium
• Kontaktiresistanssi: ≤200 mΩ
• Toiminta-/vapautumisaika: 0,5 ms / 0,1 ms
• Dielektrinen lujuus (kela–kontakti): ≥1,5 kVDC
• Käyttölämpötila: -20…+70 °C

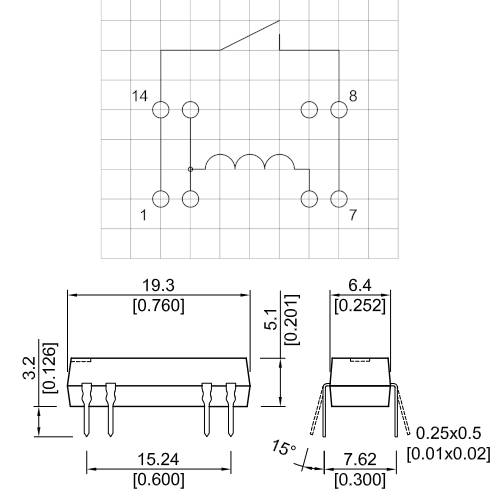

• Nastaväli: 2,54 mm (14-nastainen DIL)
• Liitäntä: läpiladonta (DIL/DIP)
