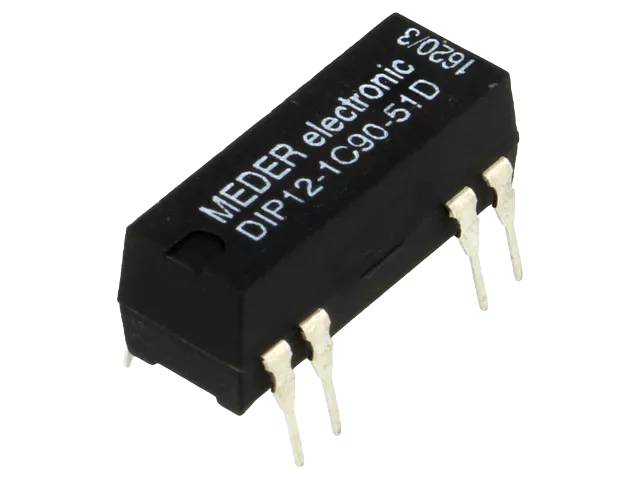

Reed-rele DIL-kotelossa 1 vaihtokosketin 250mA (DIL2)

StandexMeder Electronicsin valmistama DIL-sarjan reed-rele on 14-nastaisen DIL-kannan mukainen (2,54 mm:n jakoväli), joka soveltuu suoraan piirilevylle tai IC-kantaan asennettavaksi. Tämä versio sisältää vaihtokosketimen (1 Form C, SPDT), joka mahdollistaa sekä sulkeutuvan että avautuvan kontaktin samassa releessä.

Rakenne ja materiaali: Kontaktikonfiguraatio on 1 Form C (SPDT, vaihtokosketin), kytkinmalli 90. Kontaktimateriaali on rodiumia. Rakenne on saatavilla useilla lisäoptioilla, kuten magneettisuojauksella, diodilla ja korkeaeristeisillä versioilla.

Sähköiset ominaisuudet: Nimellisteho on enintään 10 W. Kytkentäjännite (DC tai huippu-AC) on enintään 175 V, kytkentävirta enintään 0,5 A ja jatkuva virta (carry current) enintään 1,0 A. Kontaktiresistanssi on enintään 150 mΩ. Läpilyöntijännite on vähintään 0,2 kVDC (EN60255-27). Toiminta-aika on enintään 0,7 ms (mukaan lukien pomppiminen), vapautumisaika enintään 1,5 ms. Eristysresistanssi on tyypillisesti 10¹⁰ Ω.

Kelan ominaisuudet: Kelajännitevaihtoehdot ovat 5, 12 tai 24 VDC. Esimerkiksi 12V-kelalla resistanssi on enintään 1000 Ω, pull-in-jännite 8,4 V, drop-out-jännite väh. 1,8 V ja kelan teho n. 145 mW.

Kestävyys ja luotettavuus: Dielektrinen lujuus kelan ja kontaktin välillä on vähintään 1,5 kVDC. Iskunkesto on enintään 50 g, tärinänkesto 20 g (10-2000 Hz). Käyttölämpötila-alue on -20…+70 °C, varastointilämpötila -35…+95 °C. Juotoslämpötilankesto on 260 °C (5 s). Rakenne on täysin tiivistetty ja soveltuu vesipesuun.

Käyttökohteet: Soveltuu yleiskäyttöön, tietoliikennelaitteisiin, testaus- ja mittalaitteisiin sekä muihin sovelluksiin, joissa tarvitaan vaihtokosketinta samassa nopeassa ja pitkäikäisessä releessä.

Tekniset tiedot:

• SKU / tilauskoodi: DIL2
• Valmistaja: StandexMeder Electronics
• Tuotesarja: DIL (kytkinmalli 90)
• Komponenttityyppi: reed-rele, DIL-kotelo
• Kontaktikonfiguraatio: 1 Form C (SPDT)
• Kytkentäjännite (maks.): 175 V (DC/huippu-AC)
• Kytkentävirta (maks.): 0,5 A
• Jatkuva virta (maks.): 1,0 A
• Teho (maks.): 10 W
• Kontaktimateriaali: rodium
• Kontaktiresistanssi: ≤150 mΩ
• Toiminta-/vapautumisaika: 0,7 ms / 1,5 ms
• Dielektrinen lujuus (kela–kontakti): ≥1,5 kVDC
• Käyttölämpötila: -20…+70 °C

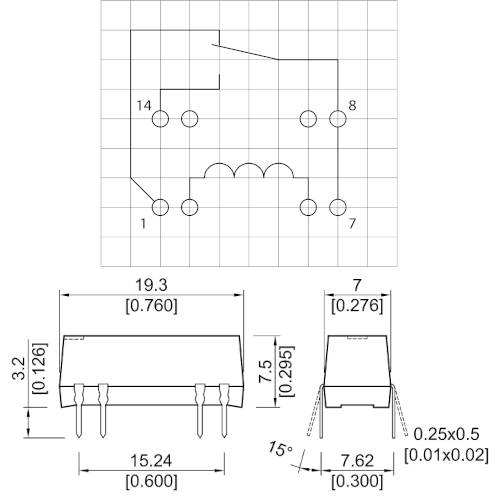

• Nastaväli: 2,54 mm (14-nastainen DIL)
• Liitäntä: läpiladonta (DIL/DIP)
