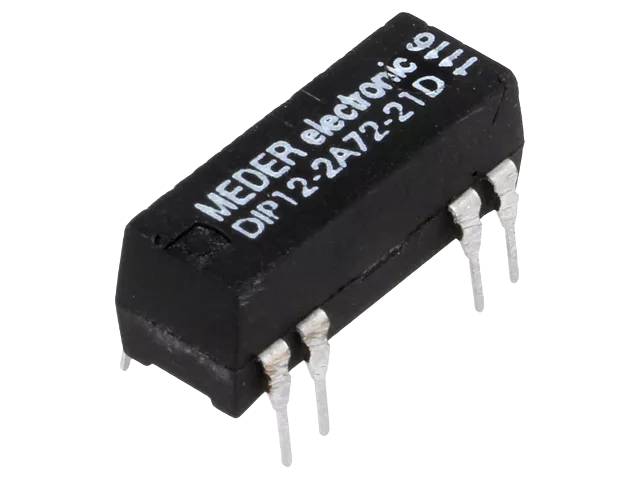

Reed-rele DIL-kotelossa 2 sulkeutuvaa kosketinta 500mA (DIL3)

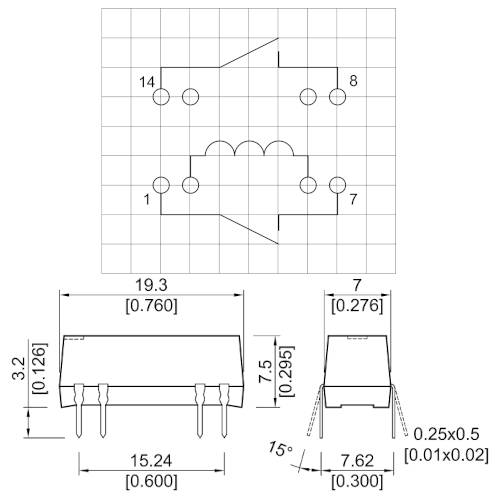

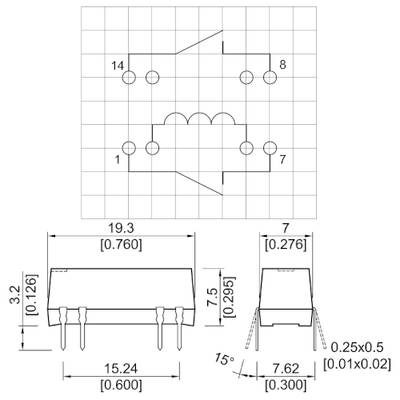

StandexMeder Electronicsin valmistama DIL-sarjan reed-rele on 14-nastaisen DIL-kannan mukainen (2,54 mm:n jakoväli), joka soveltuu suoraan piirilevylle tai IC-kantaan asennettavaksi. Tämä versio sisältää kaksi erillistä sulkeutuvaa kosketinta (2 Form A) samassa kotelossa, mikä mahdollistaa kahden erillisen piirin samanaikaisen kytkennän yhdellä releellä.
Rakenne ja materiaali: Kontaktikonfiguraatio on 2 Form A (2× SPST-NO, kaksi sulkeutuvaa kosketinta), kytkinmalli 66. Kontaktimateriaali on rodiumia. Rakenne on saatavilla useilla lisäoptioilla, kuten magneettisuojauksella, diodilla ja korkeaeristeisillä versioilla.
Sähköiset ominaisuudet: Nimellisteho on enintään 10 W per kosketin. Kytkentäjännite (DC tai huippu-AC) on enintään 200 V, kytkentävirta enintään 0,5 A ja jatkuva virta (carry current) enintään 1,0 A. Kontaktiresistanssi on enintään 150 mΩ. Läpilyöntijännite on vähintään 0,225 kVDC (EN60255-27). Toiminta-aika on enintään 0,5 ms, vapautumisaika enintään 0,1 ms. Eristysresistanssi on tyypillisesti 10¹⁰ Ω.
Kelan ominaisuudet: Kelajännitevaihtoehdot ovat 5, 12 tai 24 VDC. Esimerkiksi 12V-kelalla resistanssi on enintään 680 Ω, pull-in-jännite 8,4 V, drop-out-jännite väh. 1,8 V ja kelan teho n. 210 mW.
Kestävyys ja luotettavuus: Dielektrinen lujuus kelan ja kontaktin välillä on vähintään 1,5 kVDC. Iskunkesto on enintään 50 g, tärinänkesto 20 g (10-2000 Hz). Käyttölämpötila-alue on -20…+70 °C, varastointilämpötila -35…+95 °C. Juotoslämpötilankesto on 260 °C (5 s). Rakenne on täysin tiivistetty ja soveltuu vesipesuun.
Käyttökohteet: Soveltuu yleiskäyttöön, tietoliikennelaitteisiin, testaus- ja mittalaitteisiin sekä muihin sovelluksiin, joissa tarvitaan kahden erillisen piirin samanaikaista kytkentää.
Tekniset tiedot:
- SKU / tilauskoodi: DIL3
- Valmistaja: StandexMeder Electronics
- Tuotesarja: DIL (kytkinmalli 66)
- Komponenttityyppi: reed-rele, DIL-kotelo
- Kontaktikonfiguraatio: 2 Form A (2× SPST-NO)
- Kytkentäjännite (maks.): 200 V (DC/huippu-AC)
- Kytkentävirta (maks.): 0,5 A
- Jatkuva virta (maks.): 1,0 A
- Teho (maks., per kosketin): 10 W
- Kontaktimateriaali: rodium
- Kontaktiresistanssi: ≤150 mΩ
- Toiminta-/vapautumisaika: 0,5 ms / 0,1 ms
- Dielektrinen lujuus (kela–kontakti): ≥1,5 kVDC
- Käyttölämpötila: -20…+70 °C
- Nastaväli: 2,54 mm (14-nastainen DIL)
- Liitäntä: läpiladonta (DIL/DIP)
