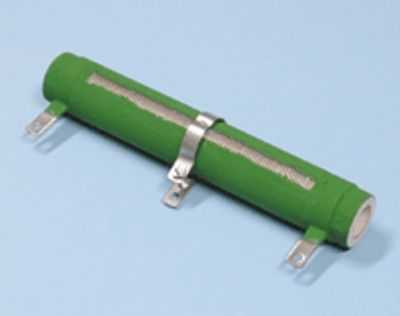

Säädettävä lankavastus 100W 4,7Ω (RDC100N-4R7)
Telpod RDC100N-4R7 on säädettävä lankakäämitty tehovastus, joka on suunniteltu suuria jatkuvia tehoja vaativiin sovelluksiin. Vastus kestää 100 W:n nimellistehon, ja sen nimellisresistanssi on 4,7 Ω. Säädettävä rakenne mahdollistaa resistanssin hienosäädön asennuksen yhteydessä, joten arvo voidaan sovittaa tarkasti kyseiseen piiriin.
Rakenteeltaan vastus on lieriömäinen, sementtipinnoitettu tehovastus, jonka runko on mitoiltaan noin Ø28 × 165 mm. Liitännät ovat läpiladonta-tyyppiset ja tehty juotettaviksi. Sementtipinnoite suojaa vastuslankaa ja auttaa luovuttamaan lämpöä ympäristöön.
Sähköisesti vastuksen nimellistehosta laskettuna (P = I² × R) täydellä 4,7 Ω:n arvolla suurin jatkuva virta on noin 4,61 A ja vastaava jännite noin 21,7 V. Nämä ovat laskennallisia arvoja, ja todellinen kuormitettavuus riippuu asennuksesta, jäähdytyksestä ja ympäristön lämpötilasta. Säädettäessä resistanssia alaspäin sallittu virta kasvaa ja jännite pienenee vastaavasti. Tehovastuksen ympärille kannattaa jättää riittävästi ilmatilaa lämmön poistumista varten.
RDC100N-4R7 sopii kuormavastukseksi, virranrajoitukseen, jarru- ja purkausvastukseksi, teholähteiden ja moottorikäyttöjen testauskuormiin sekä prototyyppi- ja säätösovelluksiin, joissa tarkka resistanssiarvo viritetään käyttöpaikalla. Sarjasta löytyy useita muita resistanssiarvoja samalla 100 W:n tehoalueella.
Tekniset tiedot
- Valmistaja: Telpod
- Valmistajan tunnus: RDC100N-4R7
- Starelec SKU: RDC100N-4R7
- Tyyppi: säädettävä lankavastus (wire-wound), tehovastus
- Resistanssi: 4,7 Ω
- Nimellisteho: 100 W
- Rungon mitat: noin Ø28 × 165 mm
- Pinnoite: sementti
- Liitäntä: läpiladonta, juotettava
