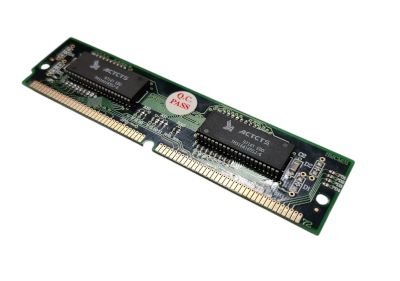

SIMM-muistimoduuli EDO 8MB 60ns 72-pin (SIMM-8M-32)

Alkuperäinen, teollisuuslaatuinen ja nopealla 60 ns vasteajalla varustettu 72-nastainen EDO SIMM -muistimoduuli klassisten tietokoneiden, teollisuusautomaation ohjauskoneiden ja mittalaitteiden päivitykseen sekä huoltoon.

SIMM-8M-32 (2x32 organisaatio, valmistaja Kingston / Samsung / Micron) on perinteinen ja luotettava 72-nastainen SIMM-muistimoduuli (Single In-line Memory Module), joka edustaa EDO (Extended Data Out) -muistitekniikkaa. Tämän muistikapulan kapasiteetti on 8 megatavua (MB), ja sen organisaatio on 2x32 (ei-pariteetillinen, Non-Parity). Moduulin erittäin nopea 60 nanosekunnin (ns) pääsyaika takaa optimaalisen ja vakaan suorituskyvyn laitteistoissa, jotka vaativat nopeaa väyläsynkronointia ja minimaalisia odotustiloja (wait states) prosessorilta. Komponentti on varustettu kestävillä kullatuilla tai tinatuilla kontaktipinnoilla, jotka takaavat häiriöttömän ja hapettumattoman liitoksen emolevyn muistikantaan.

EDO-muistitekniikka oli merkittävä edistysaskel vanhaan FP (Fast Page) -muistiin verrattuna, sillä se pystyy pitämään datalinjan aktiivisena seuraavan muistiosoitteen haun alkamiseen saakka. Tämä nopeuttaa muistiväylän toimintaa tyypillisesti noin 10–15 prosenttia. Moduuli toimii standardilla 5 voltin (V) käyttöjännitteellä. Tämä muistikomponentti on kriittinen varaosa ja päivitysosa järjestelmiin, jotka on rakennettu 1990-luvun puolivälin tai lopun teknologian ympärille, kuten teollisuuden ohjaustietokoneisiin (esim. Intel 486- ja alkupään Pentium-pohjaiset IPC-laitteet), mittalaitteistoihin, reitittimiin sekä klassisiin retro-tietokoneisiin.

Tärkeimmät ominaisuudet:

• Nopea EDO-muistitekniikka: Extended Data Out -arkkitehtuuri tarjoaa paremman suorituskyvyn ja vakauden yhteensopivissa emolevyissä kuin vanhempi FPM-muisti.

• Optimoitu 60ns vasteaika: Täyttää tiukimmatkin ajoitusvaatimukset, korvaten suoraan myös hitaammat 70 ns ja 80 ns moduulit.

• Luotettava 72-nastainen standardi: Teollisuusstandardin mukainen SIMM-rakenne takaa täydellisen mekaanisen ja sähköisen yhteensopivuuden.

• Teollisuustason yhteensopivuus: Testattu ja toimivaksi todettu laajassa valikoimassa vanhempia teollisuusautomaation emolevyjä ja prosessorikortteja (SBC).

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: SIMM-8M-32 (2x32 - 60ns)

• Tuotetyyppi: SIMM-muistimoduuli (DRAM RAM-muisti)

• Muistitekniikka: EDO (Extended Data Out)

• Nastojen määrä: 72-pin SIMM

• Kapasiteetti: 8 MB (Megatavua)

• Konfiguraatio / Organisaatio: 2M x 32 (Non-Parity, ei-pariteetti)

• Vasteaika (Speed): 60 ns (Nanosekuntia)

• Käyttöjännite: 5,0 V DC (±10 %)

• Kontaktipinnat: Kullatut tai tinatut liitinnastat (erästä riippuen)

• Valmistaja: Kingston / Samsung / Micron / Hyundam (valmistaja voi vaihdella erän mukaan)

Tyypilliset käyttökohteet:

• Teollisuusautomaation ohjauskoneet, sulautetut PC-järjestelmät (Embedded PC) ja CNC-työstökoneiden ohjauskortit

• Vanhemmat laboratoriolaitteet, telekommunikaatiorutterit, verkkolaitteet ja signaalianalysaattorit

• Ammattitason audiolaitteet, sämplärit, syntetisaattorit ja varhaiset tulostimet, jotka hyödyntävät laajennusmuistina 72-nastaista SIMM-moduulia

• Klassisten retro-tietokoneiden (kuten Intel 486, Pentium 75-200 MHz, AMD K5/K6 ja Amiga-laajennuskortit) kunnostus, entisöinti ja muistin laajentaminen

• Elektroniikkahuollot, kunnossapito, konesalien varalaitteiden ylläpito ja vioittuneiden 5V muistikapuloiden korvaaminen alkuperäisellä teollisuusosalla

Vinkki asennukseen ja huoltoon: 72-nastainen SIMM-muistimoduuli asennetaan emolevyn kantaan viistossa asennossa (noin 45 asteen kulmassa) varmistaen, että moduulin alareunassa oleva pyöreä kohdistuslovi täsmää kannan muovisen ohjurin kanssa. Tämän jälkeen moduuli käännetään varovasti pystyasentoon, kunnes kannan sivuilla olevat metalliset tai muoviset lukituspinnit napsahtavat kiinni muistikortin reunoihin. Muistathan, että monissa 32-bittisissä ja 64-bittisissä järjestelmissä (kuten useimmat Pentium-emolevyt) muistiväylän leveyden vuoksi 72-nastaiset SIMM-muistit on ehdottomasti asennettava identtisinä PAREITTAIN (esim. kahteen vierekkaiseen kantaan Bank 0:ssa), jotta tietokone tunnistaa muistin ja käynnistyy oikein.
