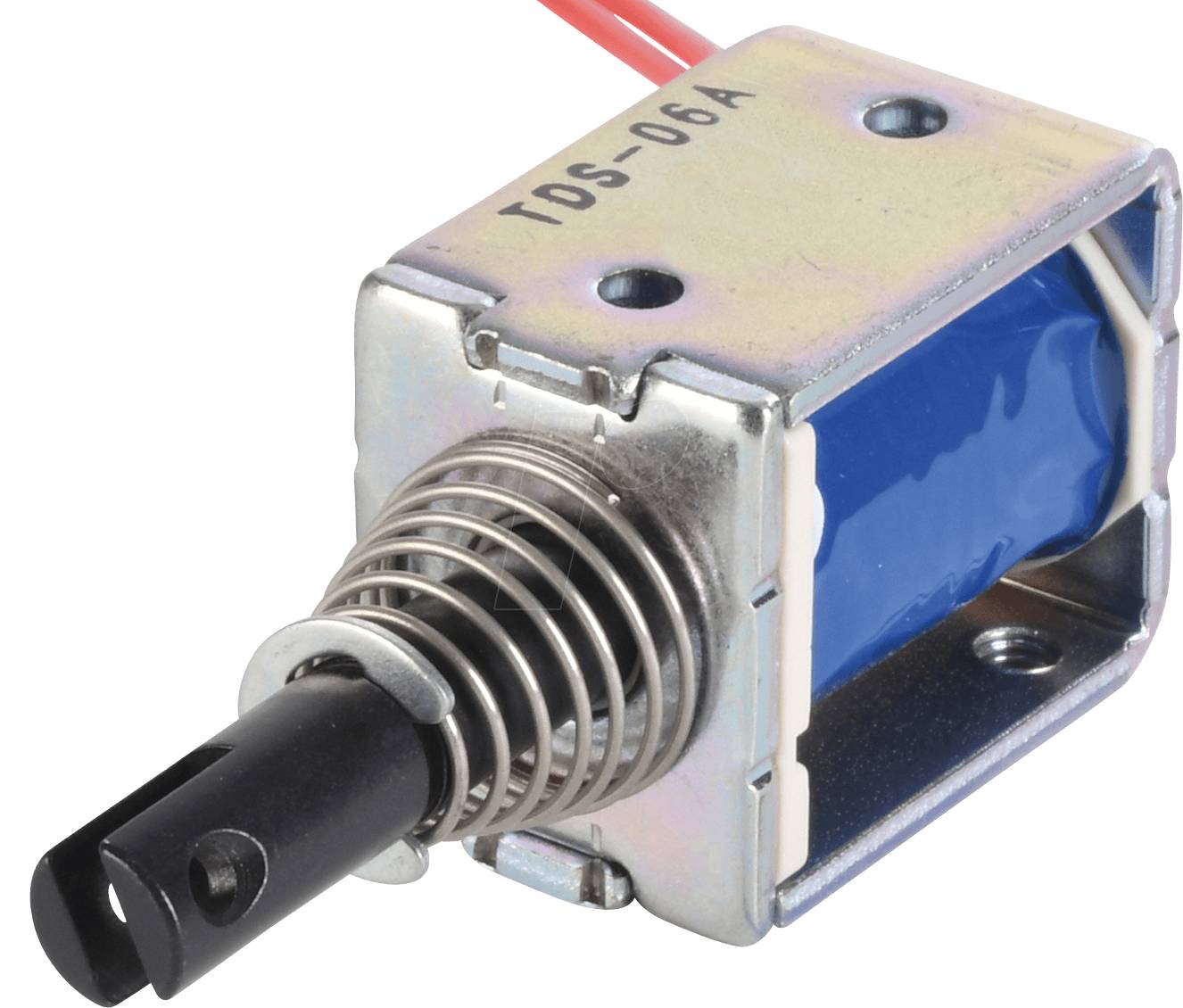

Solenoidi lineaarinen 12VDC 1.1W vetävä/työntävä (TDS-06A-12V)

Pienikokoinen, luotettava ja monikäyttöinen lineaarinen solenoidi (sähkömagneetti) tarkkuutta vaativiin lukitus-, automaatio- ja kytkentäsovelluksiin.

TDS-06A-12V on saksalaisen TDS (Dungs Combustion Controls) -valmistajan korkealaatuinen, avoimen rungon (Open Frame) lineaarinen solenoidi. Tämän kompaktin komponentin ohjausjännite on 12 V DC, ja se toimii erittäin energiatehokkaasti vain 1,1 watin teholla (käämin vastus 69 ohmia).

Tämä "Kombi"-mallinen solenoidi tarjoaa erinomaisen joustavuuden laitesuunnitteluun, sillä sitä voidaan käyttää sovelluksesta riippuen joko vetävänä (Pull) tai työntävänä (Push) magneettina. Kun käämiin kytketään virta, magneettikenttä vetää sisäistä ankkuria (mäntää) sisäänpäin, ja ankkurin takapäässä oleva akselinjatke puolestaan työntää vastaavasti ulospäin. Solenoidin iskunpituus (Stroke) on 4 mm, ja se kykenee tuottamaan luotettavan 250 mN (millinewtonin) mekaanisen voiman. Komponentti on suunniteltu jatkuvaan käyttöön (100 % ED / Duty Cycle), mikä tarkoittaa, että virta voi olla kytkettynä käämiin jatkuvasti ilman ylikuumenemisen riskiä.

Tärkeimmät ominaisuudet:

• Kombi-rakenne (Vetävä / Työntävä): Samaa komponenttia voidaan hyödyntää joko vetomekanismeissa tai työntötoiminnoissa, mikä vähentää tarvittavien nimikkeiden määrää varastossa.

• Jatkuva toimintajakso (100 % ED): Korkealaatuinen käämieristys sallii jatkuvan virransyötön, joten magneetti voi pitää asennoitunsa päällä ilman aikarajoituksia.

• Erittäin pieni tehonkulutus: Vain 1,1 watin kulutus säästää energiaa, vähentää lämmöntuottoa laitekotelon sisällä ja mahdollistaa ohjauksen pienemmillä transistoreilla tai releillä.

• Kompakti avoin runko: Helppo asentaa ahtaisiin laiterunkoihin ja piirilevyjen läheisyyteen integroitujen kiinnitysreikien ansiosta.

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: TDS-06A-12V

• Valmistajan osanumero: TDS-06A-Kombi

• Tuotetyyppi: Lineaarinen solenoidi / Sähkömagneetti

• Toimintatapa: Lineaarinen (Vetävä ja työntävä yhdistelmä)

• Nimellisjännite: 12 V DC

• Käämin vastus: 69 Ω (ohmia) ±10 %

• Tehonkulutus: 1,1 W

• Iskunpituus (Stroke): 4 mm

• Käynnistysvoima / Pito (Force): 250 mN (0,25 N)

• Toimintajakso (Duty Cycle): 100 % ED (Jatkuva toiminta)

• Liitäntä: Joustavat kytkentäjohdot (vapaat päät)

• Valmistaja: TDS (Dungs)

Tyypilliset käyttökohteet:

• Automaattiset lukitusmekanismit, sähkölukot, turvaportit ja lippuluukut

• Teollisuusautomaation lajittelimet, syöttölaitteet ja pienten osien ohjauslinjat

• Lääketieteelliset laitteet, laboratoriorobotit ja annostelujärjestelmät

• Myyntiautomaatit, peliautomaatit ja pankkiautomaattien (ATM) mekaaniset osat

• Konttorikoneet, tulostimien paperinohjaimet ja hienomekaaniset prototyypit

Vinkki asennukseen: Lineaarisen solenoidin eliniän ja suorituskyvyn maksimoimiseksi varmista, että ohjattava vipumekanismi tai kuorma on kohdistettu täysin suoraan ankkurin liikesuuntaan nähden. Sivuttaissuuntainen mekaaninen rasitus voi kuluttaa ankkurin liukupintoja ennenaikaisesti.
