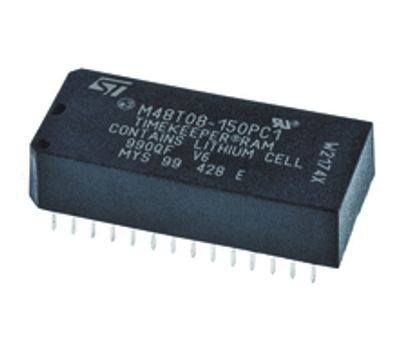

Staattinen NV-RAM-muistipiiri 64Kb (8Kb x 8) 150ns DIL-28 (M48T08-150PC)
Korkealaatuinen "Timekeeper®" NV-RAM-muistipiiri, joka yhdistää staattisen RAM-muistin ja reaaliaikakellon (RTC) samaan pakettiin. Suunniteltu erityisesti kriittisiin järjestelmiin, joissa tietojen ja ajan pysyvyys sähkökatkojen aikana on ensiarvoisen tärkeää.
M48T08-150PC (valmistaja STMicroelectronics) on luotettava NV-RAM (Non-Volatile RAM) -ratkaisu, joka sisältää 8 kilotavua staattista RAM-muistia. Piirin ainutlaatuisuus piilee sen integroidussa paristossa ja kvartsikiteessä, jotka pitävät muistin sisällön ja kellonajan tallella jopa 10 vuoden ajan ilman ulkoista virransyöttöä. Tämä komponentti on elintärkeä monissa teollisuuden laitteissa, vanhoissa tietokoneissa, telekommunikaatiolaitteissa ja mittausjärjestelmissä, joissa laitteen asetusten ja aikaleimojen on säilyttävä virrattomana. Komponentti on pakattu 28-nastaiseen DIL-28 (DIP-28) -koteloon, joka sisältää ST:n tunnetun "Battery-backed" -rakenteen.
M48T08-150PC:n suurin etu on sen helppo integrointi: se toimii kuin tavallinen staattinen RAM-muisti (SRAM), mutta se on täysin non-volatile. Kun käyttöjännite putoaa alle kriittisen kynnyksen, piiri kytkeytyy automaattisesti sisäisen pariston varaan suojaten tiedot kirjoitusvirheiltä.
Tärkeimmät ominaisuudet:
Integroitu paristo ja kello: Sisältää reaaliaikakellon (RTC) ja virran varmistuksen samassa 28-nastaisessa paketissa.
8Kb x 8 muistikapasiteetti: Tarjoaa 64 kilobittiä (8 kilotavua) nopeaa ja luotettavaa tallennustilaa.
Automaattinen virranvarmistus: Vaihtaa saumattomasti sisäiseen paristoon, kun käyttöjännite katkeaa.
Luotettavuus: ST:n "Timekeeper®"-teknologia on teollisuusstandardi, joka on tunnettu kestävyydestään vaativissa ympäristöissä.
Standardi SRAM-liitäntä: Helppo kytkeä useimpiin mikroprosessorijärjestelmiin standardin SRAM-väylän kautta.
Tekniset tiedot:
Tilauskoodi / Tuotekoodi: M48T08-150PC
Tuotetyyppi: NV-RAM (Non-Volatile RAM) reaaliaikakellolla (RTC)
Kotelotyyppi: DIL-28 / DIP-28 (28-pin, THT läpiasennus)
Muistikoko: 64 Kb (8 Kb x 8)
Käyttöaika (paristo): Tyypillisesti 10+ vuotta (laitteen säilytys/toimintaympäristöstä riippuen)
Pääsyaika (Access Time): 150 ns
Valmistaja: STMicroelectronics
Tyypilliset käyttökohteet:
Vanhojen tietokoneiden ja teollisuuslogiikoiden (PLC) parametrien ja BIOS-asetusten tallennus
Telekommunikaatiolaitteiden konfiguraatiotiedot
Mittauslaitteet, joiden on tallennettava aikaleimattuja lokitietoja
Elektroniikkahuollot, vintage-laitteiden entisöinti ja kriittisten muistipiirien korvaaminen
Kaikki järjestelmät, jotka vaativat nopeaa väylämuistia, mutta eivät voi menettää tietoja virtakatkon sattuessa
Vinkki asennukseen ja huoltoon: M48T08-sarjan piirit ovat ns. "battery-backed" komponentteja, eli niissä on kiinteä paristo kotelon sisällä. Jos piiri on hyvin vanha, sen sisäinen paristo on todennäköisesti tyhjentynyt, jolloin piiri menettää muistin sisältönsä ja kellotoimintonsa virran katketessa. Asennuksessa suositellaan käyttämään 28-nastaista IC-kantaa, jotta piirin vaihtaminen tulevaisuudessa on helpompaa. Varmista aina, että muistiväylän ajoitukset vastaavat 150 ns pääsyaikaa. Koska kyseessä on CMOS-tekniikka, huomioi ESD-suojaus käsittelyn aikana.
