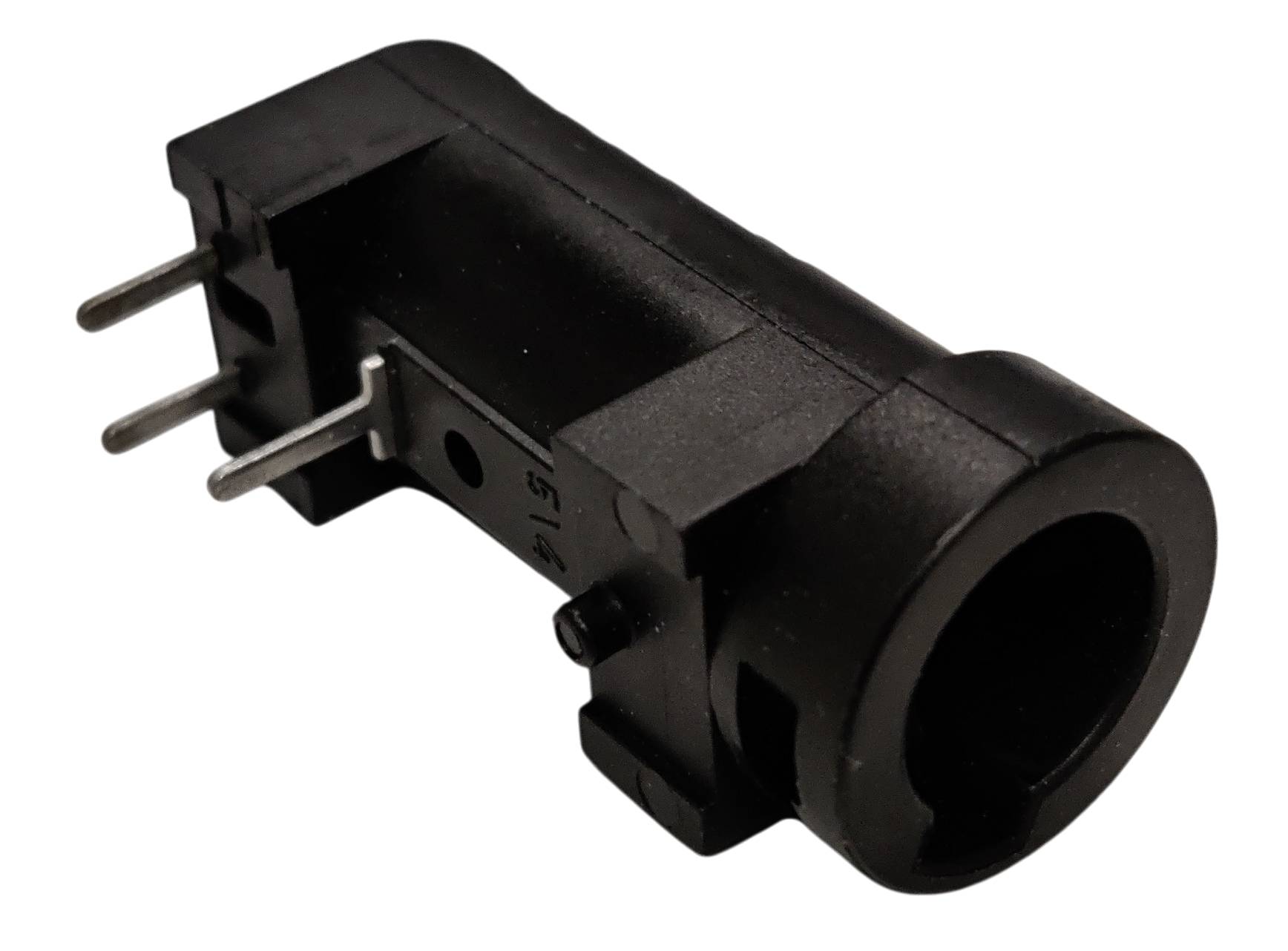

Piirilevysulakepesä 5x20mm vaaka, Wickmann (WM19830)
Laadukas, kosketussuojattu ja piirilevylle vaakatasoon asennettava sulakepesä standardikokoisille 5x20 mm lasiputki- ja keraamisille sulakkeille.
WM19830 (Wickmann 830 -sarja, valmistajamerkintä 19830) on teollisuustason sulakepesä (Fuse Holder), joka tarjoaa erinomaisen sähköisen suojauksen ja luotettavan mekaanisen alustan laitteiden ylivirtasuojaukselle. Tämä malli on suunniteltu juotettavaksi suoraan piirilevylle (vaaka-asennus / horizontal PCB mount), mikä tekee siitä erittäin matalaprofiilisen ja tilaa säästävän ratkaisun moderniin laitesuunnitteluun.
Sulakepesän runko on valmistettu korkealaatuisesta, itsestään sammuvasta ja iskunkestävästä termoplastisesta muovista, joka tarjoaa täyden kosketussuojauksen (Shock-safe) huoltotöiden ja sulakkeen vaihdon aikana. Pesä kestää jopa 16 ampeerin jatkuvaa virtaa ja 250 voltin jännitettä, joten se soveltuu laajasti sekä pienjännitesovelluksiin että suoraan verkkovirransyötön ensiöpuolen suojaukseen. Wickmannin laadukas kosketinmekanismi takaa pienen ylimenovastuksen ja pitää sulakkeen visusti paikoillaan vaativissakin tärinäolosuhteissa.
Huom.! Kansi WM19837 on tilattava erikseen.
Tärkeimmät ominaisuudet:
Täysi kosketussuojaus (Shock-safe): Sulakepesän rakenne estää tahattoman koskettamisen jännitteellisiin osiin sulaketta vaihdettaessa, mikä parantaa käyttöturvallisuutta.
Matalaprofiilinen vaakarakenne: Asennetaan vaakatasoon piirilevylle, mikä säästää laitekotelon korkeussuuntaista tilaa.
Korkea virran- ja jännitteenkesto: Nimellisarvot 16A / 250V mahdollistavat käytön tehokkaissakin teholähteissä ja teollisuusautomaation korteissa.
Kansainväliset hyväksynnät: Täyttää tiukat teollisuusstandardit ja omaa tunnetut sertifioinnit (kuten VDE, SEMKO, UL, CSA).
Tekniset tiedot:
Tilauskoodi / Tuotekoodi: WM19830
Valmistajan osanumero / Sarja: 830 / 19830 (Vaihtoehtoinen Littelfuse-koodi: 83000000005)
Yhteensopiva sulakekoko: 5 x 20 mm (lasiputki- tai keraamiset sulakkeet)
Asennustapa: Piirilevylle (THT, vaakasuora asennus)
Nimellisvirta: 16 A (UL/CSA) / 10 A (2,5W tehohäviöllä)
Nimellisjännite: 250 V AC
Runkomateriaali: Musta termoplastinen muovi (UL 94 V-0 luokitus)
Mitat: Pituus n. 32 mm, leveys 15 mm, korkeus 15 mm
Valmistaja: Wickmann (nykyisin osa Littelfuse-konsernia)
Tyypilliset käyttökohteet:
Hakkurivirtalähteiden (SMPS), muuntajien ja AC-DC-teholähteiden tulovaiheen suojaus piirilevyllä
Teollisuusautomaation ohjauskortit, relemoduulit ja sähkökeskusten sulakekortit
Audiolaitteet, vahvistimet, laboratoriolaitteet ja mittalaitteet
Kodinkoneiden, kiinteistöautomaation ohjaimien ja muiden elektronisten laitteiden sisäinen piirisuojaus
Huoltotyöt, prototyyppien rakennus ja vanhempien Wickmann-sulakepesien korvaaminen alkuperäisellä varaosalla
Vinkki asennukseen: Piirilevynsuunnittelussa varmista, että sulakepesän ympärille jätetään riittävästi tilaa, jotta sulake on helppo asettaa paikalleen ja poistaa tarvittaessa työkalulla tai käsin ilman, että viereiset komponentit vaurioituvat. Huomioi myös suuret virrat piirilevyn johdinleveyksiä mitoitettaessa.
