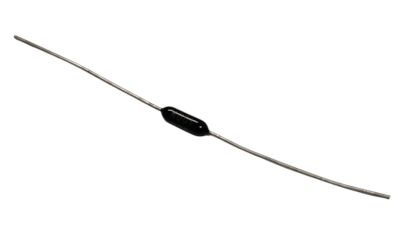

Tarkkuusvastus 243Ω 0,25W 0,1% (RC55Y-243R)
RC55Y-243R on Welwyn (TT Electronics) RC55 -sarjan aksiaalinen tarkkuusmetallikalvovastus, jonka resistanssi on 243 Ω ja nimellisteho 0,25 W. Toleranssi on tiukka ±0,1 %, ja lämpötilakerroin on vain ±15 ppm/°C, joten resistanssi pysyy vakaana laajalla lämpötila-alueella. Sarjan vastukset on tarkoitettu sovelluksiin, joissa tavallisen ±5 %:n vastuksen tarkkuus ei riitä. Arvo 243 Ω kuuluu E96-sarjaan.
Rakenteessa metallikalvo on kerrostettu laadukkaalle keraamiselle rungolle, ja vastusarvo säädetään kierteisellä uralla kalvoon. Runko on suojattu epoksipinnoitteella. Aksiaalimuotoinen runko on mitoiltaan noin Ø2,5 × 7,2 mm, ja johdot on tarkoitettu läpiladontaan. Sarja on CECC 40101-004 -hyväksytty.
Sähköisesti vastus erottuu matalalla kohinallaan ja mitättömällä jännitekertoimella, mikä tekee siitä sopivan herkkiin analogiapiireihin. Käyttölämpötila-alue on −55…+155 °C. Nimellistehosta laskettuna (P = I² × R) suurin jatkuva virta on noin 32,1 mA, jolloin vastuksen yli vaikuttaa noin 7,8 V jännite. Nämä ovat laskennallisia arvoja, ja todellinen kuormitettavuus riippuu piirilevyn jäähdytyksestä ja ympäristön lämpötilasta. Tarkkuuden ja pitkäaikaisen vakauden kannalta vastusta kannattaa kuormittaa nimellistehoa väljemmin.
RC55Y-243R sopii mittauslaitteisiin, instrumentointivahvistimien vahvistusvastuksiksi, tarkkoihin jännitteenjakajiin, ADC- ja referenssipiireihin, suodattimiin sekä muihin tarkkuutta vaativiin analogiapiireihin. Sarjasta löytyy useita muita resistanssiarvoja samalla 0,25 W:n tehoalueella.
Tekniset tiedot
- Valmistaja: Welwyn (TT Electronics)
- Sarja: RC55Y
- Starelec SKU: RC55Y-243R
- Tyyppi: tarkkuusmetallikalvovastus (metal film), aksiaalinen
- Resistanssi: 243 Ω
- Nimellisteho: 0,25 W (250 mW)
- Toleranssi: ±0,1 %
- Lämpötilakerroin: ±15 ppm/°C
- Käyttölämpötila-alue: −55…+155 °C
- Rungon mitat: noin Ø2,5 × 7,2 mm
- Liitäntä: läpiladonta, aksiaalinen
- Päällyste: epoksi
- Standardit: CECC 40101-004 (sarja)
