Siltasuuntaaja 35A 600V metallikotelo (GBPC3506)
Järeä ja luotettava 35 ampeerin ja 600 voltin yksivaiheinen siltasuuntaaja (tasasuuntaussilta) tehokkaaseen vaihtovirran (AC) muuttamiseen tasavirraksi (DC).
GBPC3506 on teollisuustason yksivaiheinen siltasuuntaaja, joka on suunniteltu suuriin virtoihin ja korkeisiin jännitteisiin. Komponentti pystyy käsittelemään jopa 35 ampeerin jatkuvaa virtaa ja sen suurin sallittu estojännite (huipusta huippuun) on 600 volttia. Tämä tekee siitä erinomaisen valinnan virtalähteiden, moottorinohjausten ja muiden tehoelektroniikan laitteiden rakentamiseen ja huoltoon.

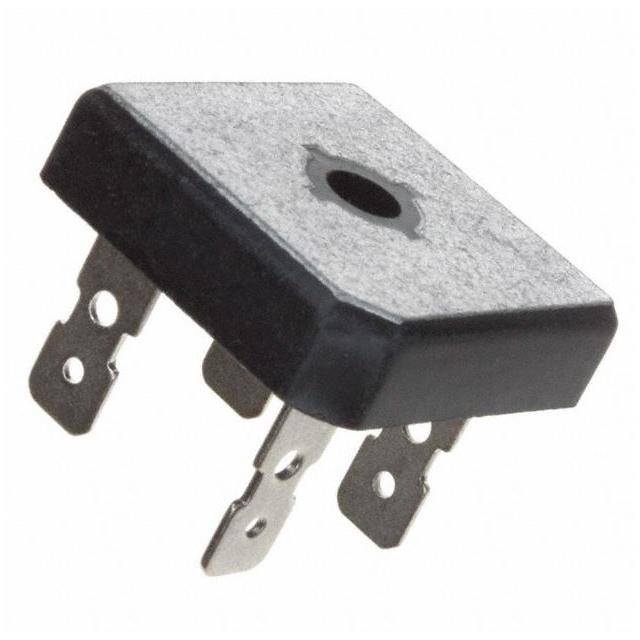

Siltasuuntaaja on varustettu neliönmuotoisella metallikotelolla, jonka sisäiset diodikomponentit on sähköisesti eristetty metallikuoresta. Metallinen ulkorakenne takaa poikkeuksellisen hyvän lämmönjohtavuuden. Komponentin keskellä on integroitu kiinnitysreikä, jonka avulla silta voidaan ruuvata tiukasti kiinni jäähdytysprofiiliin (jäähdytyslevyyn). Tämä on välttämätöntä suurilla kuormilla toimittaessa, jotta syntyvä hukkalämpö saadaan siirrettyä tehokkaasti pois ja varmistetaan komponentin pitkä elikä. Liitännät on toteutettu jämäkillä lattaliittimillä (Faston / abiko-liitokset), joihin johtimet voidaan joko juottaa tai liittää suoraan puristettavilla naarasterminaaleilla.
Tärkeimmät ominaisuudet:
Suuri 35A / 600V suorituskyky: Kestää vaativat tehonsyötön kuormitukset ja tarjoaa laajan turvamarginaalin 230V verkkojännitesovelluksissa.
Optimoitu metallikotelo: Erinomainen lämmönhallinta ja sähköinen eristys rungosta tekevät asennuksesta turvallisen ja tehokkaan jäähdytyslevyyn.
Helppo mekaaninen kiinnitys: Keskellä oleva ruuvireikä mahdollistaa nopean ja varman pultti- tai ruuvikiinnityksen alustaan.
Monikäyttöiset lattaliittimet: Selkeästi merkitayillä (+, -, AC, AC) liittimillä varustettu rakenne helpottaa kytkentää ja vähentää asennusvirheitä.
Tekniset tiedot:
Tilauskoodi / Tuotekoodi: GBPC3506
Tuotetyyppi: Yksivaiheinen siltasuuntaaja (Bridge Rectifier)
Nimellisvirta (Maks.): 35 A (riittävällä jäähdytyksellä)
Toistuva estojännitteen huippu (VRRM): 600 V
Rakenne / Kotelotyyppi: Metallikotelo keskireiällä (Square Bridge, GBPC-tyyli)
Liitännät: Lattaliittimet (Faston / juotettavat nastat)
Napaisuusmerkinnät: Valettu kotelon pintaan (+ ja - tasavirtalähdöille, ~ tai AC vaihtovirtatuloille)
Tyypilliset käyttökohteet:
Perinteisten muuntajapohjaisten DC-virtalähteiden ja akkulaturien tasasuuntausvaiheet
Teollisuusautomaation tasavirtamoottorien ohjaimet ja magneettiventtiilien virransyötöt
Hitsauskoneet, invertterit ja audiolaitteiden järeät teholähteet (kuten päätevahvistimet)
Tuotekehitys, prototyypit ja vioittuneiden 35A siltasuuntaajien korvaaminen huoltotöissä
Vinkki asennukseen: Kun kiinnität siltasuuntaajaa jäähdytyslevyyn, levitä aina ohut ja tasainen kerros lämpöä johtavaa silikonitahnaa (piitahnaa) komponentin metallisen pohjan ja jäähdytyspinnan väliin. Tämä täyttää pienet epätasaisuudet ja varmistaa parhaan mahdollisen lämmönsiirron, mikä estää komponentin ennenaikaisen vikaantumisen ylikuumenemisen vuoksi.
