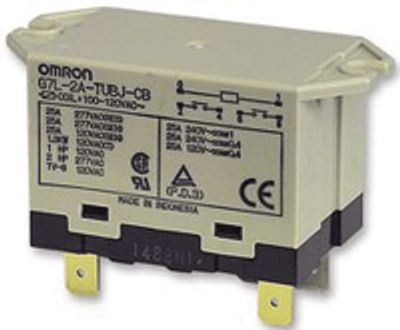

Sähkömagneettinen tehorele G7L-2A-TUB 230VAC (Omron)
G7L-2A-TUB on Omronin valmistama erittäin kestävä ja luotettava tehorele, joka on suunniteltu suurten virtojen ja tehojen kytkemiseen teollisuusympäristöissä. Se on erityisen suosittu sovelluksissa, joissa vaaditaan korkeaa kytkentäkapasiteettia, pitkää käyttöikää ja kykyä sietää suuria syöksyvirtoja.
Tämä rele (tilauskoodi G7L-2A-240VAC tai vastaava) on tyypillinen valinta esimerkiksi lämmitysjärjestelmien, ilmastointilaitteiden tai raskaampien moottorikuormien kytkemiseen. Sen vahva rakenne takaa luotettavan toiminnan myös vaativissa olosuhteissa.
Releen "2A"-merkintä tarkoittaa, että se on varustettu kahdella sulkeutuvalla koskettimella (NO - Normally Open). "TUB"-malli on varustettu kiinnityskorvakkeilla, mikä helpottaa sen asentamista suoraan laitteen runkoon tai paneeliin.
Tärkeimmät ominaisuudet:
Suuri kytkentäkapasiteetti: Suunniteltu kestämään suuria virtoja (jopa 25 A - 30 A kuormasta riippuen).
Kestävä rakenne: Suunniteltu pitkään mekaaniseen ja sähköiseen elinikään.
Korkea eristysjännite: Takaa turvallisen toiminnan 230 V vaihtovirtapiireissä.
Kela: Toimii 200–240 VAC jännitteellä, mikä mahdollistaa suoran kytkennän verkkovirtaan.
Asennus: TUB-malli on tarkoitettu ruuvikiinnitykseen, mikä on tukeva ratkaisu tehoreleille.
Tekniset tiedot:
Tilauskoodi: G7L-2A-TUB 230VAC (G7L-2A-240VAC)
Tuotetyyppi: Sähkömagneettinen tehorele (Power Relay)
Koskettimet: 2 x NO (yhteensä 2 sulkeutuvaa kosketinta)
Kelan jännite: 200–240 VAC
Valmistaja: Omron Electronic Components
Tyypilliset käyttökohteet:
Kompressorien ja pumppujen ohjaus (LVI-järjestelmät)
Sähkölämmittimien kytkentä
Teollisuuden moottoriohjaimet
Automaatiolaitteiden päävirtakytkennät
UPS-järjestelmät ja varavirran kytkentä
Vinkki asennukseen ja suunnitteluun: Koska kyseessä on tehorele, huomioi aina kytkettävän kuorman tyyppi. Induktiiviset kuormat (kuten moottorit) vaativat usein kipinänsammutusta (snubber-piiri) releen koskettimien yli, jotta estetään koskettimien palaminen ja sähkömagneettisten häiriöiden syntyminen. Varmista myös, että käyttämäsi johdot ja liittimet ovat mitoitettu releen kytkemälle virralle – tehoreleiden kohdalla liitosten löystyminen voi aiheuttaa kuumenemista ja tulipalovaaran..
