Tehovastus 20W 180Ω TO-220 (AP821-180R)

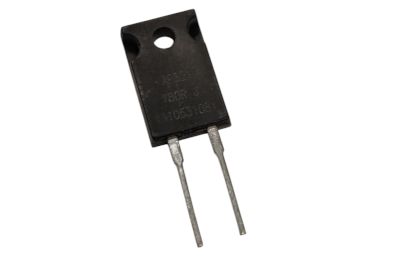

AP821-180R on Arcolin AP821-sarjan tehovastus TO-220-tyylisessä kotelossa. Muotoiltu kotelo suojaa vastuselementtiä ja helpottaa asennusta: komponentti kiinnitetään ruuvilla suoraan jäähdytyslevyyn tai laitteen runkoon kuten tavallinen TO-220-puolijohde. Kotelo on sähköisesti eristetty, joten erillistä eristelevyä ei tarvita, ja sama jäähdytyspinta voi palvella useaa komponenttia.
Vastus on mitoitettu 20 W:n jatkuvalle teholle 25 °C:n kotelolämpötilassa jäähdytyslevyyn asennettuna. Rakenne on non-inductive eli induktiivisuudeltaan vähäinen, mikä tekee komponentista sopivan korkeataajuisiin piireihin. Sarja on suunniteltu erityisesti kytkentävirtalähteiden emitteripiireihin, ja sitä käytetään myös jännitteensäädössä sekä pienenergisessä pulssikuormituksessa. Resistanssiarvo 180 Ω sopii esimerkiksi kuormavastuksiin, purkuvastuksiin ja vaimennuspiireihin.
Valmistajan määrittelemissä kestävyystesteissä sarja täyttää tiukat vakausvaatimukset: resistanssin muutos on enintään ±0,3 % testissä, jossa vastukseen syötetään kaksinkertainen nimellisteho (jännite enintään 1,5 × suurin jatkuva jännite), ja enintään ±1,0 % 2000 tunnin kuormituskokeessa nimellisteholla. Valmistajan ilmoittama käyttölämpötila-alue on sarjatasolla −65 … +150 °C. Tuote on RoHS-direktiivin mukainen.
Tehovastus asennetaan jäähdytyslevyyn, ja sen kuormitettavuus riippuu suoraan jäähdytyksen tehokkuudesta. TO-220-kotelolle soveltuvia jäähdytyslevyjä ja kiinnitystarvikkeita sekä muita tehovastuksia ja vastusarvoja löytyy Starelecin valikoimasta.
Tekniset tiedot
- Tuotekoodi (SKU): AP821-180R
- Valmistaja / sarja: Arcol, AP821
- Tyyppi: Tehovastus (high power resistor)
- Resistanssi: 180 Ω
- Teho: 20 W (25 °C kotelolämpötilassa, jäähdytyslevyllä)
- Kotelo: TO-220
- Rakenne: Muotoiltu kotelo, sähköisesti eristetty, non-inductive
- Käyttölämpötila (sarja): −65 … +150 °C
- Resistanssin muutos, ylikuormatesti (2 × nimellisteho): enintään ±0,3 %
- Resistanssin muutos, 2000 h nimellisteholla: enintään ±1,0 %
- Standardit: RoHS
