Transienttisuojadiodi (TAZ) 1-suuntainen (1500W) (1.5KE-A)
1.5KE-sarjan transienttisuojadiodi (TVS-diodi) on suunniteltu suojaamaan herkkiä elektroniikkalaitteita salamaniskujen ja muiden jännitetransienttien aiheuttamilta ylijännitepiikeiltä. Tuote noudattaa laajasti käytettyä JEDEC DO-201 -standardikoteloa, jota valmistavat useat johtavat puolijohdevalmistajat (mm. Littelfuse).

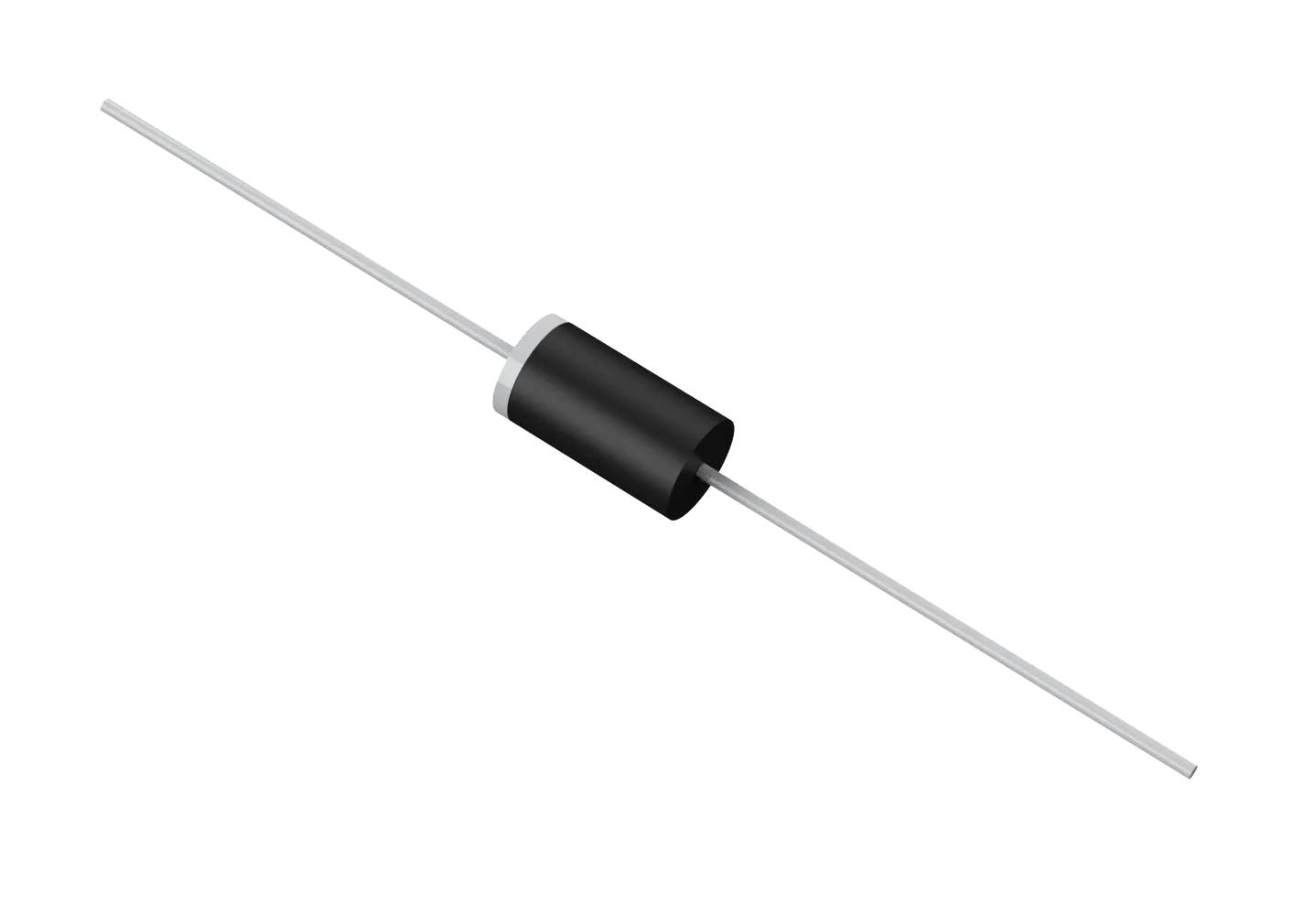

Rakenne ja materiaali: Piiri koostuu lasipassivoidusta piikiekosta muovikotelossa (DO-201), joka tarjoaa hyvän eristyslujuuden. Liitäntä toteutetaan aksiaalisilla juotettavilla johtimilla (MIL-STD-750, menetelmä 2026). Katodi on merkitty värirenkaalla. Asennussuunta on vapaa.
Sähköiset ominaisuudet: Huippupulssitehon kesto on 1500 W (10/1000 µs -pulssimuoto, yksittäinen siru). Jatkuva tehonkesto äärettömällä jäähdytyslevyllä (+75 °C) on 6,5 W. Huippumyötäsuuntainen syöksyvirta (8,3 ms, puolisiniaalto) on 200 A. Myötäsuuntainen jännitehäviö 100 A:n virralla on 3,5–5,0 V. Vasteaika on erittäin nopea, tyypillisesti alle 1,0 ps nollasta läpilyöntijännitteen minimiin. Vuotovirta on tyypillisesti alle 1 µA yli 12 V:n jännitteillä.
Ympäristönkesto ja standardit: Käyttö- ja varastointilämpötila-alue on -55…+150 °C. Juotoslämpötilankesto on 265 °C / 10 s. Tuote täyttää RoHS-direktiivin (2011/65/EU) ja IEC 61249-2-21 -standardin vaatimukset (halogeeniton).
Käyttökohteet: Soveltuu I/O-liitäntöjen, käyttöjännitteen (VCC) väylien, tietoliikennelaitteiden sekä teollisuus- ja kuluttajaelektroniikan ylijännitesuojaukseen salamaniskuja ja muita transienttitapahtumia vastaan.
Tekniset tiedot:
- SKU / tilauskoodi: 1.5KE-A
- Komponenttityyppi: transienttisuojadiodi (TVS), yksisuuntainen
- Kotelo: DO-201 (JEDEC, molded plastic)
- Huippupulssiteho (10/1000µs): 1500 W
- Jatkuva tehonkesto (+75°C, jäähdytyslevy): 6,5 W
- Huippusyöksyvirta (8,3ms): 200 A
- Myötäsuuntainen jännite (100A): 3,5–5,0 V
- Läpilyöntijännitteen toleranssi (A-pääte): ±5 %
- Vasteaika: <1,0 ps
- Käyttö-/varastointilämpötila: -55…+150 °C
- Juotoslämpötilankesto: 265 °C / 10 s
- Liitäntä: aksiaalinen, juotettava
- Standardimerkinnät: RoHS, IEC 61249-2-21 (halogeeniton)
