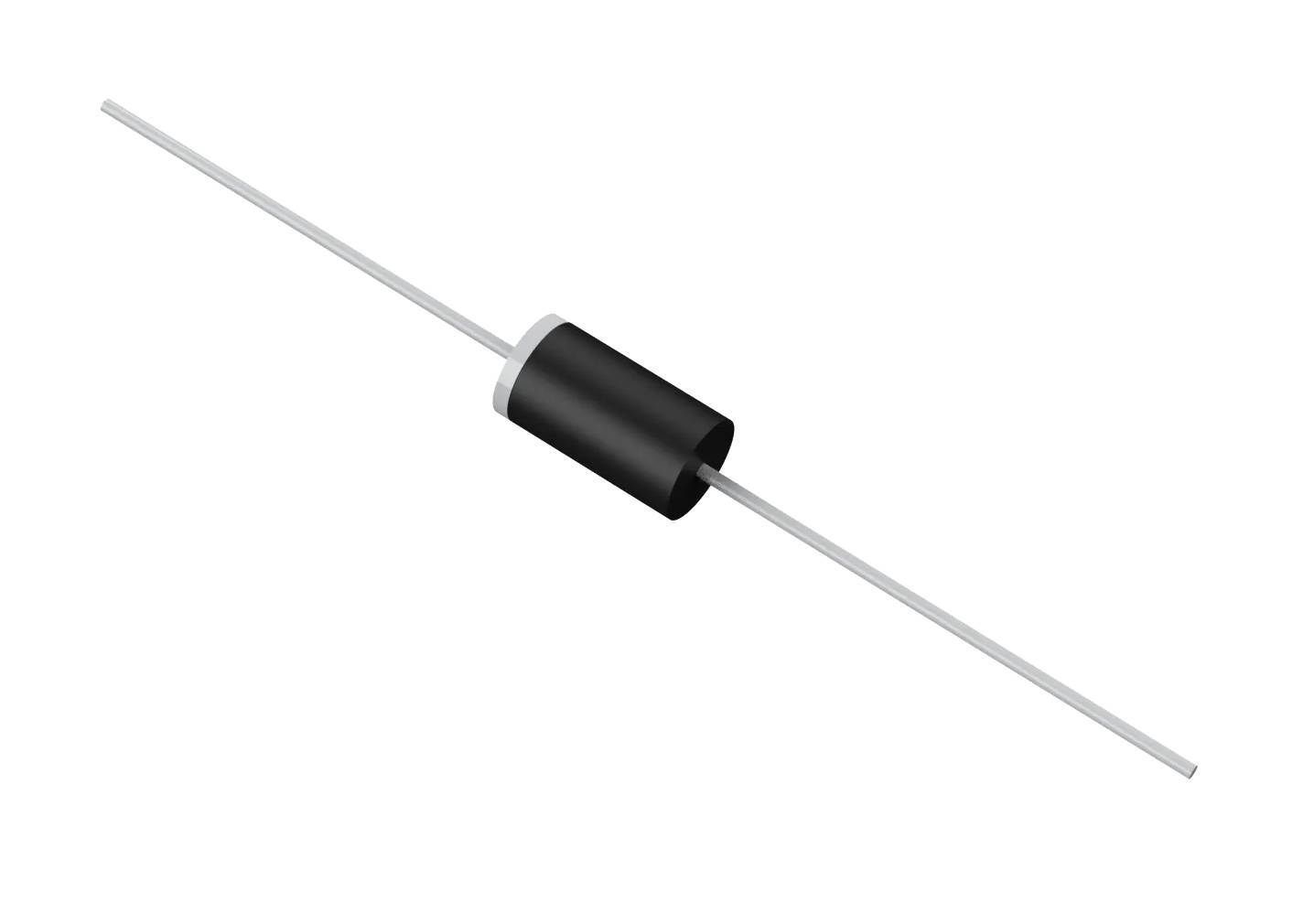

Transienttisuojadiodi (TAZ) 2-suuntainen (1500W) (1.5KE-CA)
1.5KE-sarjan kaksisuuntainen transienttisuojadiodi (TVS-diodi) on suunniteltu suojaamaan herkkiä elektroniikkalaitteita salamaniskujen ja muiden jännitetransienttien aiheuttamilta ylijännitepiikeiltä molempiin suuntiin – sopii siis AC-signaalien tai kaksisuuntaisten datalinjojen suojaukseen, toisin kuin yksisuuntainen malli, joka suojaa vain yhteen polariteettiin.
Rakenne ja materiaali: Piiri koostuu lasipassivoidusta piikiekosta muovikotelossa (DO-201 JEDEC-standardin mukaan). Kaksisuuntaisessa mallissa ei ole erillistä katodimerkintää, koska rakenne on symmetrinen. Liitäntä toteutetaan aksiaalisilla juotettavilla johtimilla (MIL-STD-750, menetelmä 2026). Asennussuunta on vapaa.
Sähköiset ominaisuudet: Huippupulssitehon kesto on 1500 W (10/1000 µs -pulssimuoto, yksittäinen siru). Jatkuva tehonkesto äärettömällä jäähdytyslevyllä (+75 °C) on 6,5 W. Vasteaika on erittäin nopea, tyypillisesti alle 1,0 ps. Vuotovirta on tyypillisesti alle 1 µA yli 12 V:n jännitteillä. Kaksisuuntaisessa mallissa ei ole erillistä myötäsuuntaista jännitehäviöarvoa (VF), koska rakenne toimii symmetrisesti molempiin suuntiin eikä sisällä perinteistä diodin myötäsuuntaa.
Ympäristönkesto ja standardit: Käyttö- ja varastointilämpötila-alue on -55…+150 °C. Juotoslämpötilankesto on 265 °C / 10 s. Tuote täyttää RoHS-direktiivin (2011/65/EU) ja IEC 61249-2-21 -standardin vaatimukset (halogeeniton).
Käyttökohteet: Soveltuu erityisesti AC-linjojen, kaksisuuntaisten I/O-liitäntöjen ja tietoliikennelinjojen ylijännitesuojaukseen, joissa transientit voivat esiintyä kummassakin polariteetissa.
Tekniset tiedot:
- SKU / tilauskoodi: 1.5KE-CA
- Komponenttityyppi: transienttisuojadiodi (TVS), kaksisuuntainen
- Kotelo: DO-201 (JEDEC, molded plastic)
- Huippupulssiteho (10/1000µs): 1500 W
- Jatkuva tehonkesto (+75°C, jäähdytyslevy): 6,5 W
- Läpilyöntijännitteen toleranssi (CA-pääte): ±5 %
- Vasteaika: <1,0 ps
- Käyttö-/varastointilämpötila: -55…+150 °C
- Juotoslämpötilankesto: 265 °C / 10 s
- Liitäntä: aksiaalinen, juotettava
- Standardimerkinnät: RoHS, IEC 61249-2-21 (halogeeniton)
