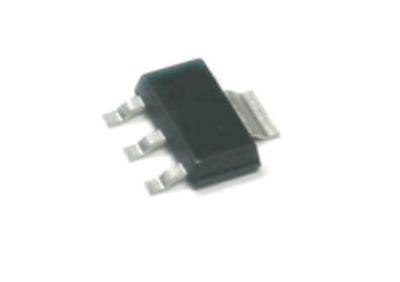

N-kanavainen teho-MOSFET 240 V 0,2 A SOT-223 (BSP129)
BSP129 on korkeajännitteinen N-kanavainen MOSFET, joka on koteloitu pieneen pintaliitoskoteloon (SOT-223). Se on suunniteltu erityisesti sovelluksiin, joissa tilaa on vähän, mutta joissa tarvitaan transistorilta korkeaa jännitekestoa.
Tämä komponentti on "Depletion-mode" (tyhjennystyyppinen) MOSFET, mikä on merkittävä ero verrattuna tavallisiin "Enhancement-mode" -tyypin transistoreihin, joita olemme aiemmin käsitelleet.
Keskeiset tekniset arvot
Drain-Source-jännite (VDS): 240 V.
Drain-virta (ID): 200 mA (0,2 A).
Kotelointi: SOT-223 (pinta-asennus).
Tyyppi: Depletion-mode. Tämä tarkoittaa, että transistori on johtavassa tilassa (ON), kun hila-lähde-jännite (VGS) on 0 V. Se kytkeytyy pois päältä (OFF) vasta, kun hilaan syötetään negatiivinen jännite suhteessa lähteeseen.
Tärkeää huomioitavaa suunnittelussa
Depletion-mode -toimintaperiaate: Koska transistori on oletusarvoisesti päällä, sovelluksissasi on huomioitava "fail-safe" -toiminta. Jos ohjauspiirisi pettää tai virta katkeaa, transistori pysyy johtavana, mikäli hilaan ei saada ohjattua negatiivista jännitettä.
Lämmönhallinta: SOT-223-kotelo siirtää lämpöä piirilevyn kuparitasoihin. Varmista, että suunnittelet piirilevyllesi riittävän suuren kuparialueen (Heat Spreader) Drain-pinnin ympärille, jotta komponentti ei ylikuumene 0,2 A virralla.
Hilaohjaus: Koska kytkentä vaatii negatiivisen jännitteen, tarvitset ohjauspiirin, joka kykenee generoimaan negatiivisen tason suhteessa Source-napaan.
Tyypilliset käyttökohteet
Virtalähteiden käynnistyspiirit: Käytetään usein "start-up" -kytkennöissä, joissa piiri kytkeytyy päälle heti jännitteen kytkeytyessä ja kytkeytyy pois, kun hakkurivirtalähde on saavuttanut stabiilin toiminnan.
Vakiovirtalähteet: Soveltuu erinomaisesti tasaisen virran ylläpitämiseen.
Puhelintekniikka: Korkeajännitteiset kytkentäsovellukset, joissa tila on kortilla.
Suojauspiirit: Ylijännitesuojaukset, joissa halutaan nopeaa reagointia.
Suunnitteluvinkki: Koska BSP129 johtaa nollajännitteellä, se on hyödyllinen "normally-on" -kytkinsovelluksissa. Varmista, että ymmärrät transistorin ominaiskäyrät (Transfer Characteristics), jotta tiedät tarkalleen, kuinka negatiivinen VGS-jännite tarvitaan halutun katkaisun saavuttamiseksi.
