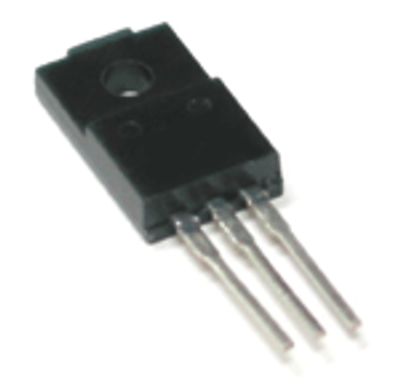

N-kanavainen teho-MOSFET 55 V 19 A 31 W ISOWATT220 (IRFIZ34N)

IRFIZ34N on teho-MOSFET, joka perustuu suosittuun IRZ34N-rakenteeseen, mutta se on koteloitu ISOWATT220-pakettiin. Tämän kotelon merkittävin etu on se, että transistorin metallinen jäähdytyspinta on eristetty muusta komponentista. Tämä tekee asennuksesta helpompaa, sillä et tarvitse erillisiä eristysliuskoja tai -holkkeja kiinnittäessäsi komponentin jäähdytyselementtiin.

Tämä tekee siitä erinomaisen valinnan tilanteisiin, joissa haluat välttää oikosulkuja jäähdytyselementin ja transistorin välillä tai kun tilaa on rajoitetusti.

Tärkeimmät ominaisuudet:

• Tyyppi: N-kanavainen teho-MOSFET.

• VDS (Drain-Source-jännite): 55 V.

• ID (Absoluuttinen maksimivirta): 19 A.

• PD (Maksimi tehohäviö): 31 W (huomattavasti pienempi kuin perinteisessä TO-220-mallissa kotelon lämpöteknisten rajoitteiden vuoksi).

• Kotelointi: ISOWATT220 (valmiiksi eristetty, läpiasennus).

Tärkeitä huomioita suunnitteluun:

• Eristetty runko: Koska jäähdytyspinta on eristetty, sähköinen kytkentä on turvallisempi ja helpompi toteuttaa. Muista kuitenkin, että eristys heikentää hieman lämmön siirtymistä jäähdytyselementtiin verrattuna suoraan metallikontaktiin, joten huolehdi hyvästä lämpötahnasta ja riittävästä jäähdytyspinta-alasta.

• Virran rajoitukset: Vaikka komponentti kestää 19 A, muista että ISOWATT220-kotelon tehonkesto (31 W) on tiukempi kuin standardin TO-220-kotelon. Mitoita kuorma ja jäähdytys huolellisesti, jotta komponentti pysyy sallituissa lämpötiloissa.

• Kytkentä: Tämä ei ole "Logic-Level" -tyyppi, joten varmista, että ohjausjännite (VGS) on riittävän korkea (yleensä 10 V) varmistamaan transistorin täydellinen johtavuus.

Tyypilliset käyttökohteet:

• Teollisuuden ohjauspiirit: Turvallisuutta vaativat asennukset, joissa MOSFET-runkojen eristys on tarpeen.

• Moottorinohjaus: Pienemmät DC-moottorit ja servot.

• Virtalähteet: DC-DC-muuntimet, joissa komponenttien eristäminen jäähdytyselementistä säästää aikaa asennusvaiheessa.

• Yleiselektroniikka: Sovellukset, joissa tilaa on vähän ja oikosulkuriski on minimoitava.

Vinkki: Kun valitset ISOWATT220-komponenttia, tarkista aina sen lämpöresistanssi (RthJC). Eristetty kotelo tarkoittaa, että lämmön on kuljettava eristekerroksen läpi, mikä nostaa komponentin sisäistä lämpötilaa nopeammin kuin paljaassa TO-220-kotelossa. Käytä aina hyvälaatuista lämpötahnaa, jotta maksimoit lämmön siirtymisen jäähdytyselementtiin.
