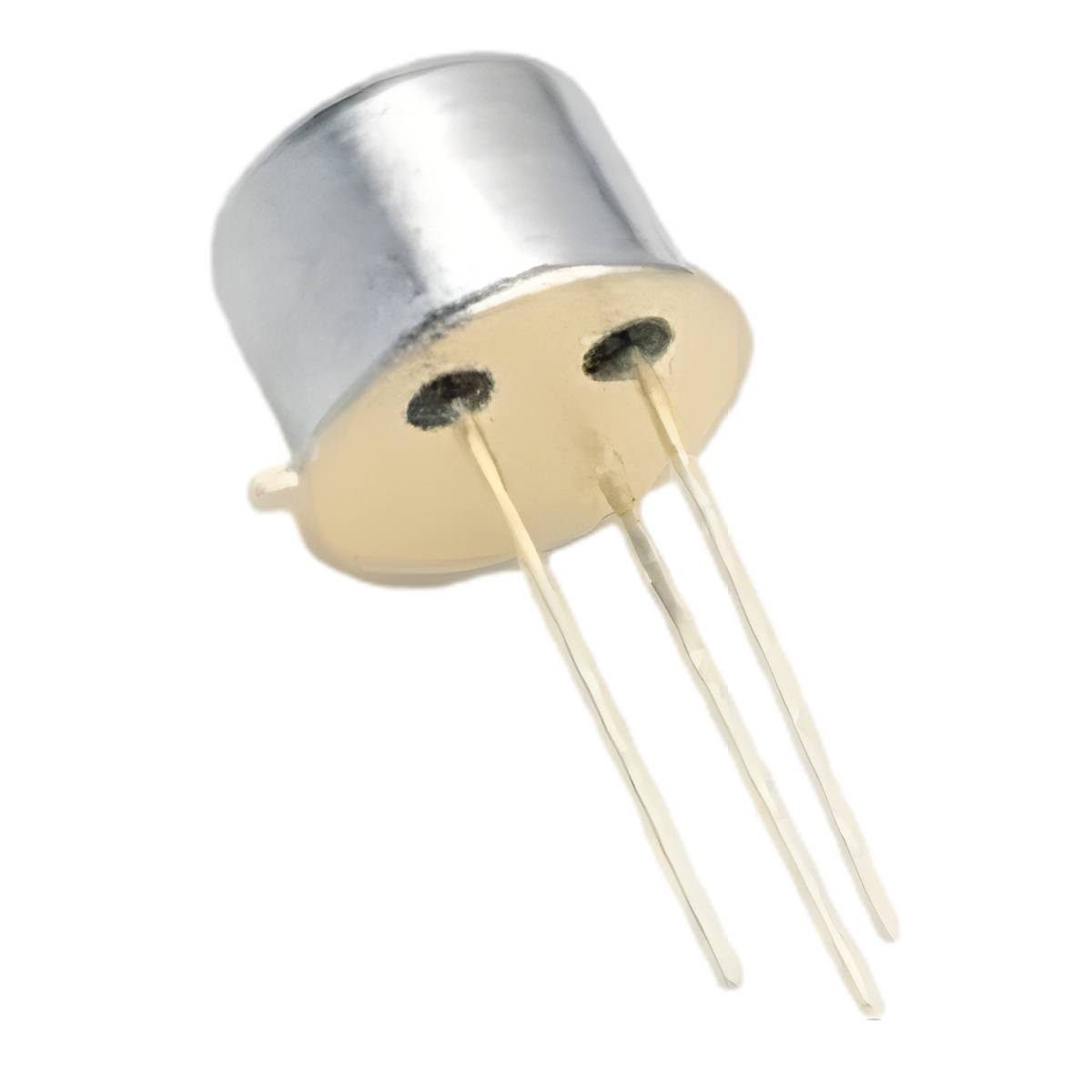

Transistori NPN 100V 1A 0,75W 50MHz TO-5

Transistori NPN 100V 1A 0,75W 50MHz TO-5

Transistori NPN 100V 1A 0,75W 50MHz TO-5

Varastossa 8 kpl
SKU#: BC141-16
Korkealaatuinen BC141-16-NPN-tehotransistori luotettavaan kytkentään ja vahvistukseen. Tarjoaa 100 V:n kollektori-emitterijännitteen ja 1 A:n jatkuvan virrankeston perinteisessä, erinomaisesti lämpöä haihduttavassa metallisessa TO-5-kotelossa läpiasennukseen. Tämä 50 MHz:n siirtotaajuudella ja korkeammalla virtavahvistuskertoimella (luokka 16) varustettu yleistransistori sopii erinomaisesti audiovahvistimien ohjausasteisiin, releohjauksiin sekä muihin teollisuuden ja harrastajien luotettavuutta vaativiin kytkentäsovelluksiin.

Määräalennus

  • Tilaa 10+ hintaan 0,74 €/kpl
  • Tilaa 50+ hintaan 0,65 €/kpl
0,87 €
Toimitettavissa heti

Tuotekuvaus

Transistori NPN 100V 1A 0.75W 50MHz TO-5 (BC141-16)

Klassinen ja erittäin luotettava metallikuorinen NPN-tehotransistori korkealla 1 ampeerin virrankestolla ja optimoidulla vahvistuskertoimella.

BC141-16 (usein myös BC141) on legendaarinen, yleiskäyttöinen NPN-bipolaaritransistori (BJT), joka on pakattu vankkaan, metalliseen TO-5-koteloon. Se on suunniteltu erityisesti audiotaajuuksien pääte- ja esivahvistinvaiheisiin sekä keskitehoisiin kytkinsovelluksiin, joissa vaaditaan tavallisia pikkutransistoreita (kuten BC547) suurempaa virran- ja tehonkestoa sekä mekaanista kestävyyttä.

Tämä malli kuuluu 16-vahvistusluokkaan, mikä tarkoittaa, että sen virranvahvistuskerroin (hFE) on tarkasti valikoitu ja optimoitu korkeammalle ja lineaarisemmalle alueelle (tyypillisesti 100–250). Tämä takaa erinomaisen suorituskyvyn herkästi reagoivissa analogisissa vahvistinkytkennöissä. Metallikuori suojaa piisirua ulkoisilta häiriöiltä ja mahdollistaa erillisen clip-on-jäähdytysrivan asennuksen tehonkeston parantamiseksi.

Tärkeimmät ominaisuudet:

  • Tehokas metallinen TO-5-kotelo: Tarjoaa erinomaisen suojan ympäristöolosuhteita vastaan ja hyvän passiivisen lämmönjohtavuuden.

  • Korkea virrankesto: Kestää jopa 1 ampeerin jatkuvaa kollektorivirtaa, mikä mahdollistaa pienten moottorien, releiden ja tehokkaiden ledien suoran ohjauksen.

  • Valikoitu vahvistusluokka (-16): Korkeampi ja tasaisempi virranvahvistus (hFE) parantaa hyötysuhdetta ja vähentää säröä audiopiireissä.

  • Laaja jännitteenkesto: 100 voltin kollektori-pohjajännitteen kesto antaa turvamarginaalia teholähde- ja ohjauskytkentöihin.

Tekniset tiedot:

  • Tyyppi: BC141-16 / BC141

  • Polariteetti: NPN (Bipolaaritransistori)

  • Kotelotyyppi: TO-5 (Metallikuorinen läpiasennuskomponentti)

  • Kollektori-emitterijännite (Vceo): Maks. 60 V

  • Kollektori-pohjajännite (Vcbo): Maks. 100 V

  • Emitteri-pohjajännite (Vebo): Maks. 7 V

  • Jatkuva kollektorivirta (Ic): Maks. 1 A

  • Tehonkulutus (Ptot): 0,75 W (vapaassa ilmassa) / jopa 4.0 W riittävällä jäähdytyksellä (Tc = 25 °C)

  • Siirtotaajuus (ft): 50 MHz (tyypillinen)

  • Virranvahvistuskerroin (hFE): 100 – 250 (luokka 16)

  • Käyttölämpötila-alue: -65 °C ... +200 °C

  • Valmistaja: Several (esim. CDIL, Central Semiconductor, STMicroelectronics vintage)

Tyypilliset käyttökohteet:

  • Audioesivahvistimet, driver-asteet ja pienten hifi-vahvistimien pääteasteet

  • Releiden, solenoidien, merkkivalojen ja pienten DC-moottorien ohjaus (kytkinkäyttö)

  • Lineaaristen jännitelähteiden säätötransistorit (sarjaregulaattorit)

  • Vintage-elektroniikan, radiolaitteiden ja hifi-laitteiden huolto ja entisöinti

  • Opetuskäyttö, laboratorioprototyypit ja vaativat elektroniikkaharrastukset

Vinkki huoltoon ja suunnitteluun: BC141 on erinomainen pari metallikuoriselle BC161-PNP-transistorille. Mikäli kytkennässä transistori lämpiää selvästi, TO-5-kotelon päälle on helppo painaa erillinen tähtimäinen tai lieriömäinen jäähdytysripo (heatsink), joka moninkertaistaa komponentin jatkuvan tehonkeston.
