2N1893: NPN-transistori

2N1893 on yleiskäyttöinen NPN-piitransistori, joka on suunniteltu korkeita jännitteitä vaativiin sovelluksiin. Se tunnetaan luotettavuudestaan ja sitä käytetään usein keskitason tehon kytkentä- ja vahvistussovelluksissa.

Keskeiset tekniset arvot

• Collector-Emitter-jännite (VCEO): 120 V

• Collector-virta (IC): 0,5 A

• Tehohäviö: 0,8 W

• Kaistanleveys (fT): 70 MHz

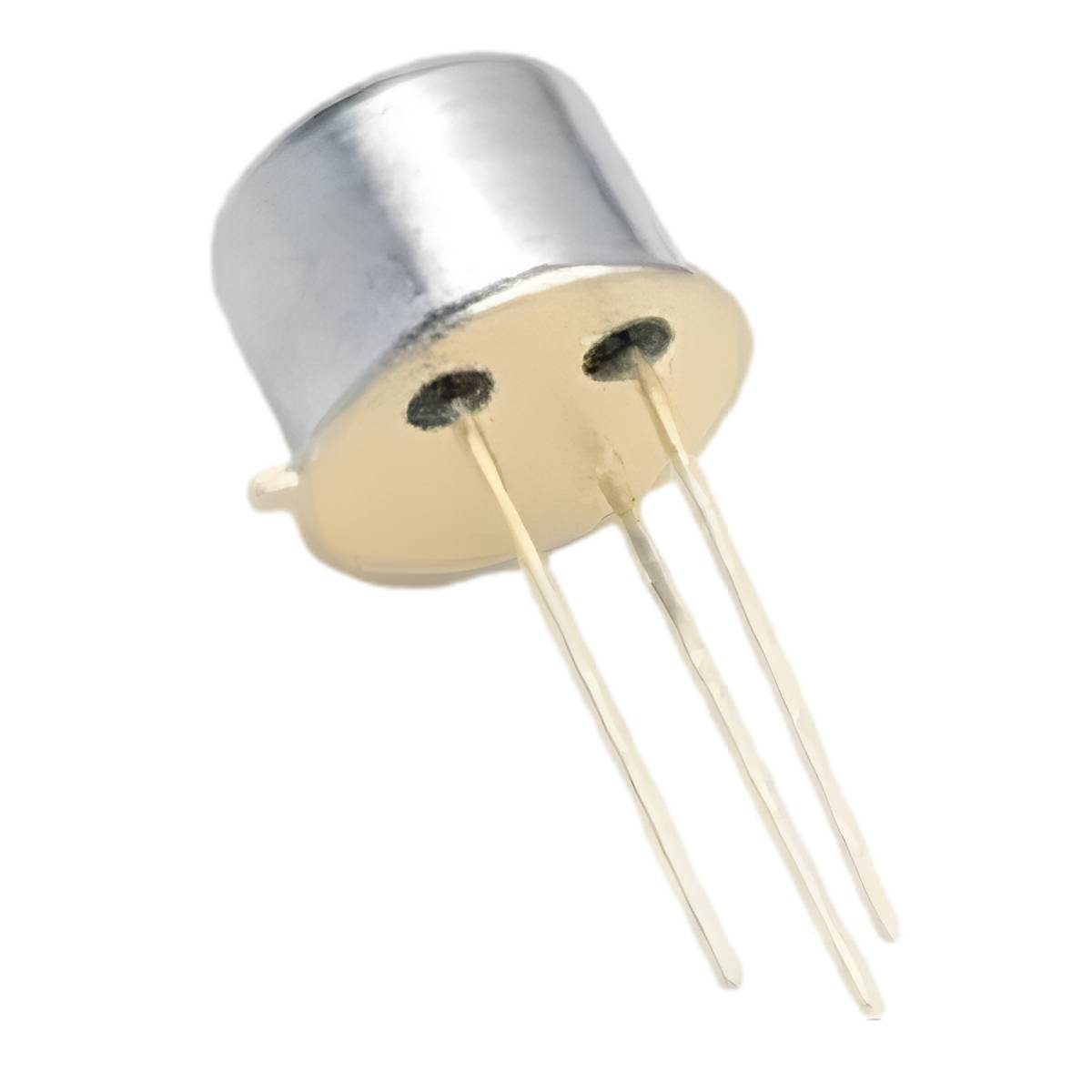

• Kotelointi: TO-5 (metallikuori)

Tärkeää huomioitavaa suunnittelussa

• Kotelointi: TO-5-metallikotelo tarjoaa hyvän kestävyyden ja lämmönsiirron verrattuna moniin muovikoteloituihin vaihtoehtoihin. Metallikuori voi olla kytketty transistorin runkoon, joten tarkista kytkentäkaaviosta eristystarve jäähdytyselementtiä käytettäessä.

• Jännitekesto: 120 V maksimijännite tekee tästä transistorista sopivan piireihin, joissa käyttöjännite on selvästi tavanomaisia 5–12 V digitaalipiirejä korkeampi.

• Teho: 0,8 W tehonkesto rajoittaa transistorin käyttöä hyvin suurilla virroilla, jos jännitehäviö komponentin yli on merkittävä.

Tyypilliset käyttökohteet

• Vahvistimet: Pienten audiosignaalien tai mittaussignaalien vahvistus.

• Kytkentäsovellukset: Releiden, pienten solenoidien tai merkkivalojen ohjaus korkeammilla jännitetasoilla.

• Generaattorit: Oskillaattorikytkennät, joissa vaaditaan kohtuullista taajuusvastetta.
