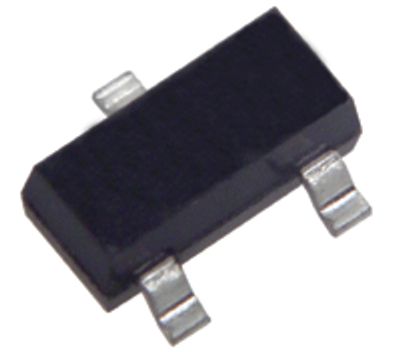

NPN RF-transistori 15 V 35 mA 0,3 W SOT-23 (BFR93A)

BFR93A on korkeataajuinen (RF) NPN-transistori, joka on suunniteltu erityisesti matalan kohinan ja suuren vahvistuksen sovelluksiin. Toisin kuin tehotransistorit, tämä komponentti on optimoitu toimimaan GHz-taajuuksilla, mikä tekee siitä erinomaisen valinnan radiotaajuuspiireihin.

Tämä transistori on tarkoitettu pienille signaaleille, eikä sitä tule sekoittaa aiemmin käsittelemiimme teho-MOSFETeihin.

Tärkeimmät ominaisuudet:

• Tyyppi: NPN RF-transistori (pienikohinainen, korkea vahvistus).

• Siirtotaajuus (fT): Jopa 6 GHz (tämä kertoo transistorin kyvystä vahvistaa signaalia erittäin korkeilla taajuuksilla).

• VCE (Max): 15 V.

• IC (Max): 35 mA.

• Kotelointi: SOT-23 (erittäin pieni pinta-asennusmalli).

• Tehonkesto: 0,3 W (300 mW).

Tärkeitä huomioita suunnitteluun:

• Korkea taajuus: Koska transistori toimii gigahertsien alueella, piirilevyn layout on kriittinen. Pieninkin hajakapasitanssi tai -induktanssi piirilevyn radoissa voi heikentää suorituskykyä tai aiheuttaa epävakautta. Käytä lyhyitä kytkentöjä ja huomioi impedanssisovitukset.

• ESD-herkkyys: RF-komponentit ovat usein herkempiä staattiselle sähkölle kuin karkeammat tehotransistorit. Käsittele komponenttia ESD-suojatuissa olosuhteissa.

• Biasointi: Korkeataajuuskäytössä transistorin toimintapisteen (biasointi) vakaus on tärkeää vahvistuksen ja kohinaluvun optimoimiseksi.

Tyypilliset käyttökohteet:

• RF-esivahvistimet: Radiosignaalien esivahvistus (esim. vastaanottimissa).

• Oskillaattorit: Korkeataajuisten signaalien generointi.

• Viestintälaitteet: Langattomat lähettimet ja vastaanottimet, joissa tarvitaan hyvää kohinasuhdetta.

• VHF/UHF-sovellukset: Television ja radion signaalinkäsittely.

Suunnitteluvinkki: Kun suunnittelet RF-piirejä, varmista hyvä maataso (ground plane) komponentin alla. BFR93A:n emitteri-pinnit tulisi kytkeä mahdollisimman lyhyellä polulla suoraan maatasoon, jotta induktanssi pysyy minimissään. Tämä parantaa huomattavasti vahvistimen vakautta ja vahvistusta.
