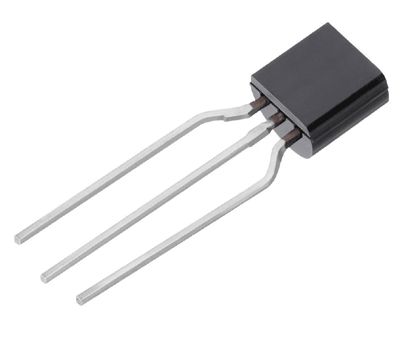

NPN-bipolaaritransistori 180 V 0,6 A 0,625 W 100 MHz TO-92 (2N5551)

2N5551 on korkeajännitteinen NPN-bipolaaritransistori, joka on tunnettu korkeasta jännitekestostaan ja hyvästä taajuusvasteestaan. Se on erittäin suosittu komponentti pienten signaalien vahvistamiseen ja kytkentöihin, joissa käyttöjännite on tavanomaista korkeampi.

Keskeiset tekniset arvot

• Collector-Emitter-jännite (VCEO): 180 V

• Jatkuva Collector-virta (IC): 0,6 A (600 mA)

• Tehohäviö: 0,625 W

• Siirtotaajuus (fT): 100 MHz

• Kotelointi: TO-92

Tärkeää huomioitavaa suunnittelussa

• Korkea jännite: 180 V on huomattava jännite TO-92-kokoluokan komponentille. Piirilevyä suunniteltaessa on varmistettava, että komponentin jalkojen ja muiden piirien väliset etäisyydet ovat riittävät valokaarien estämiseksi.

• Lämpöhäviö: Koska TO-92-kotelossa ei ole erillistä jäähdytyspintaa, 625 mW maksimitehohäviö on saavutettavissa vain hyvissä olosuhteissa. Käytännön sovelluksissa tehohäviön tulisi pysyä tätä alhaisempana pitkän käyttöiän varmistamiseksi.

• Kytkentänopeus: 100 MHz siirtotaajuus tekee tästä transistorista sopivan myös radiotaajuussovelluksiin (RF) ja nopeisiin kytkentöihin, joissa tarvitaan hyvää vasteaikaa.

• Ohjaus: Bipolaaritransistorina se vaatii kantavirran johtavuuden kytkemiseen. NPN-tyyppinä se kytkeytyy, kun kanta viedään positiivisempaan potentiaaliin kuin emitteri.

Tyypilliset käyttökohteet

• Audiovahvistimet: Käyttö vahvistimien jännitevahvistusasteissa (VAS), joissa tarvitaan suurta jänniteheilahdusta.

• Teollisuuden ohjauspiirit: Korkeajännitteisten signaalien kytkentä ja pienten releiden ohjaus.

• RF-sovellukset: Käyttö korkeataajuisissa pienten signaalien vahvistimissa.

• DC-DC-muuntimet: Käyttö ohjauspiireissä, joissa vaaditaan korkeampaa jännitekestoa kuin peruskomponenteilla.
