2N3440: NPN-tehotransistori
2N3440 on korkeajännitteinen NPN-piitransistori, joka on suunniteltu erityisesti sovelluksiin, joissa vaaditaan suurta jännitekestoa ja luotettavuutta. Se on yleinen valinta teollisissa ohjauslaitteissa ja laitteissa, jotka toimivat korkeilla käyttöjännitteillä.
Keskeiset tekniset arvot
Collector-Emitter-jännite (VCEO): 250 V
Collector-virta (IC): 1 A
Tehohäviö: 1 W
Kaistanleveys (fT): 15 MHz

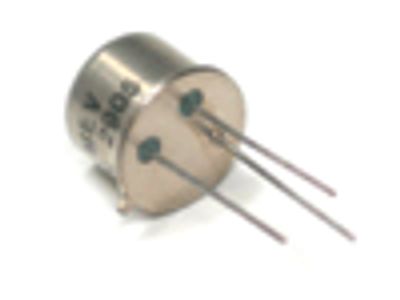

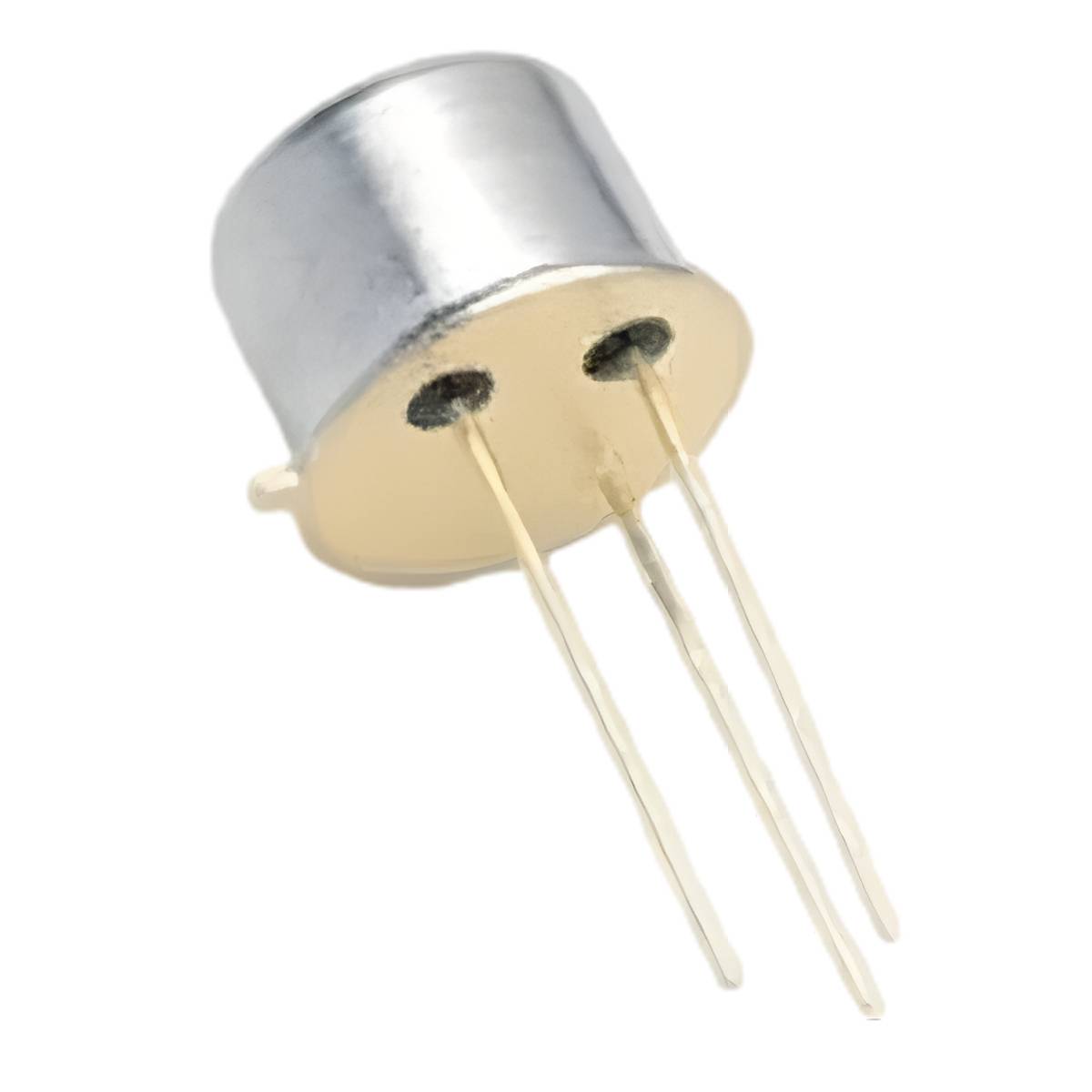

Kotelointi: TO-5 (metallikotelo)
Tärkeää huomioitavaa suunnittelussa
Jännitekesto: Tämä transistori kestää jopa 250 V jännitteen, mikä tekee siitä sopivan kytkimeksi korkeajännitteisiin DC-piireihin.
Kotelointi: TO-5-metallikuori tarjoaa hyvän kestävyyden ja lämmönsiirron. Metallikuori on usein kytketty sisäisesti Collector-liitäntään, joten huomioi eristys asennuksessa jäähdytyselementtiin.
Käyttöalue: Komponentti ei ole tarkoitettu erittäin nopeisiin kytkentöihin, vaan painopiste on korkeassa jännite- ja virtakestossa.
Tyypilliset käyttökohteet
Teolliset ohjauspiirit: Korkeajännitteiset releiden tai magneettiventtiilien kytkennät.
Virtalähteet: Linjaohjauspiirit, joissa tarvitaan laajaa jännitealuetta.
Monitorit ja näytöt: Deflektio-ohjainpiirit tai muut korkeajännitteiset analogiset sovellukset.
