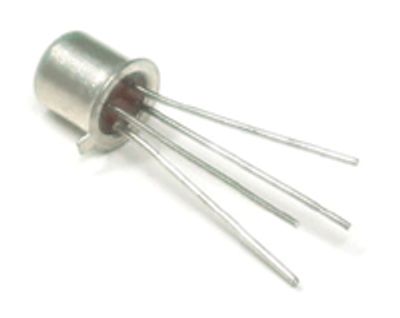

RF-transistori NPN 30V 25mA UHF 1.3GHz TO-72 (BFX89)

Korkealaatuinen, matalakohinainen ja poikkeuksellisen luotettava metallikuorinen NPN-piitransistori laajakaistaisiin antennivahvistimiin, UHF/VHF-vastaanottimiin ja muihin korkeataajuussovelluksiin.

BFX89 (valmistaja SGS-Thomson / Telefunken / Motorola) on ammattitason radiotekniikassa ja tietoliikennelaitteissa laajasti käytetty korkeataajuustransistori (RF NPN Transistor). Tämä erikoiskomponentti on optimoitu heikkojen signaalien laadukkaaseen ja vähäkohinaiseen vahvistukseen aina 1,3 GHz (1300 MHz) rajataajuuteen saakka, mikä tekee siitä täydellisen valinnan UHF- ja VHF-taajuusalueiden sovelluksiin. Komponentti on pakattu järeään, hermeettisesti suljettuun teollisuusstandardin mukaiseen TO-72-metallikuorikoteloon, joka tarjoaa erinomaisen suojan ulkoisia sähkömagneettisia häiriöitä (EMI) sekä ympäristön rasituksia vastaan.

BFX89-transistorin suurin tekninen etu on sen nelinastainen rakenne. Toisin kuin perinteisissä kolminastaisissa transistoreissa, TO-72-kotelossa on erillinen neljäs nasta, joka on kytketty suoraan transistorin metalliseen suojakuoreen. Maadoittamalla tämä nasta piirilevyn maatasoon luodaan tehokas sähköinen häiriökilpi itse puolijohdesirun ympärille. Tämä vähentää loiskapasitansseja ja estää herkkää RF-piiriä itsestäänvärähtelyltä, mikä takaa poikkeuksellisen vakaan vahvistuksen ja erittäin pienen kohinakertoimen. Transistori kestää jatkuvaa 30 voltin kollektorijännitettä ja soveltuu erinomaisesti radiosignaalien ensiövahvistukseen.

Tärkeimmät ominaisuudet:

• Korkea rajataajuus (1,3 GHz): Suunniteltu erityisesti UHF- ja VHF-alueiden laajakaistaiseen signaalinkäsittelyyn ja oskillaattoreihin.

• Hermeettinen TO-72-metallikotelo erillisellä maadoitusnastalla: Suojaa piiriä ulkoisilta häiriöiltä ja parantaa transistorin vakautta korkeilla taajuuksilla minimoimalla loiskapasitanssit.

• Erittäin pieni kohinakerroin: Takaa puhtaan ja häiriöttömän vahvistuksen heikoille signaaleille antennien ja vastaanottimien etuasteissa.

• Erinomainen lineaarisuus: Minimoi signaalin vääristymät ja ristiinmodulaation monikanavaisissa radiojärjestelmissä.

• Teollisuustason luotettavuus: Metallikotelointi takaa pitkän käyttöiän ja erinomaisen termisen kestävyyden verrattuna muovikoteloisissa komponenteissa tapahtuvan ikääntymiseen.

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: BFX89 (Yhteensopiva korvaaja monille vanhemmille TO-72- ja TO-18-sarjan RF-transistoreille)

• Transistorityyppi / Polariteetti: NPN-piitransistori (Silicon Planar Epitaxial Transistor)

• Kotelotyyppi: TO-72 (Hermetic metal can, 4-pin, THT läpiasennus)

• Suurin sallittu kollektori-emitterijännite (VCEO): 15 V DC

• Suurin sallittu kollektori-basijännite (VCBO): 30 V DC

• Suurin sallittu jatkuva kollektorivirta (IC): 25 mA

• Suurin sallittu kokonaistehohäviö (Ptot): 0,2 W (200 mW / 25 °C ympäristölämpötilassa)

• Käyttölämpötila-alue: -65 °C ... +200 °C (erittäin laaja sotilas- ja teollisuusluokan kesto)

• Valmistaja: SGS-Thomson / Telefunken / Motorola (valmistaja voi vaihdella erän mukaan)

Tyypilliset käyttökohteet:

• Yhteisantenni- (MATV/CATV), UHF-televisiovahvistimien ja laajakaistaisten antenniesivahvistimien huolto ja rakentaminen

• VHF/UHF-radiopuhelinten, radiovastaanottimien ja muiden langattomien linkkien herkkien tulovaiheiden (RF Mixers / Pre-amplifiers) vahvistimet

• Korkeataajuuksisten oskillaattoreiden ja pientehoisten lähetinasteiden signaalinkehitys radiotaajuuksilla

• Mittalaitteet, oskilloskooppien nopeiden tulokanavien korjaustyöt ja laboratoriotasoiset RF-kytkennät

• Elektroniikkahuollot, kunnossapito, klassisten 1970-1990-luvun radiolaitteiden entisöinti teollisuusstandardin mukaisella alkuperäisosalla

Vinkki asennukseen ja suunnitteluun: BFX89-transistorin nastajärjestys TO-72-metallikotelossa vaatii tarkkuutta juotettaessa. Kun katsot komponenttia alhaalta päin (nastat itseen päin siten, että metallikuoren pieni kohdistusväkänen osoittaa alavasemmalle), nastat kiertävät myötäpäivään väkäsestä alkaen seuraavasti: Nasta 1 (väkäsen kohdalla) = EMITTERI (E), Nasta 2 = BANSI (B), Nasta 3 = KOLLEKTORI (C) ja Nasta 4 = KUORI / MAA (Shield/Case). Erillinen nasta 4 tulee kytkeä mahdollisimman lyhyellä radalla suoraan piirilevyn yhtenäiseen maatasoon (GND). Korkeiden taajuuksien vuoksi transistorin kytkentälangat on pidettävä mahdollisimman lyhyinä, sillä pitkät johtimet muodostavat RF-piirissä loisininduktanssia, joka voi johtaa piirin epävakauteen tai hallitsemattomaan värähtelyyn.
