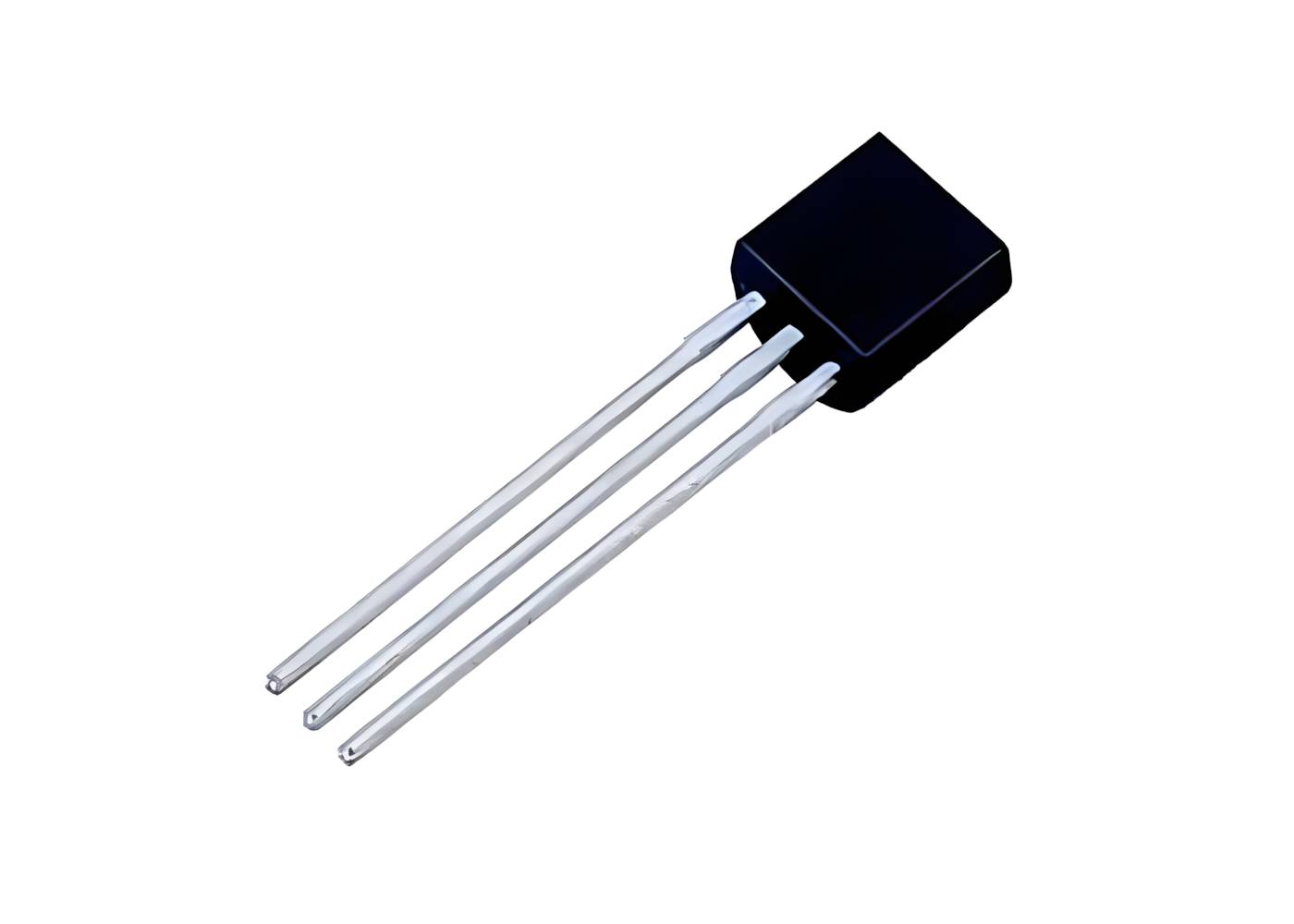

NPN-yleistransistori 50 V 0,8 A 0,625 W 100 MHz TO-92 (BC337)

BC337 on suosittu NPN-piitransistori, joka on BC327-mallin NPN-vastinpari. Se on suunniteltu yleiskäyttöisiin sovelluksiin, joissa tarvitaan hyvää virrankestoa kompaktissa koossa.

Keskeiset tekniset arvot

• Collector-Emitter-jännite (VCEO): 50 V

• Jatkuva Collector-virta (IC): 0,8 A

• Tehohäviö: 0,625 W

• Kaistanleveys (fT): 100 MHz

• Kotelointi: TO-92 (muovikotelo)

Tärkeää huomioitavaa suunnittelussa

• Virrankesto: BC337 kestää jatkuvaa 800 mA virtaa, mikä tekee siitä erinomaisen valinnan ohjaamaan komponentteja, jotka vaativat enemmän virtaa kuin perinteiset pientehoiset transistorit.

• Tehohäviö: 625 mW on suurin sallittu tehohäviö ympäristön lämpötilan ollessa normaali. Huomioi, että TO-92-kotelo lämpenee nopeasti suurella kuormalla, joten varmista hyvä ilmankierto.

• NPN-tyyppi: NPN-transistori kytkeytyy päälle, kun sen kannalle syötetään positiivinen ohjausvirta suhteessa emitteriin. Emitteri on tyypillisesti kytketty maapotentiaaliin.

Tyypilliset käyttökohteet

• Releiden ja solenoidien ohjaus: Käytetään usein logiikkaohjattuna kytkimenä teollisuuden tai harrastelijaprojektien pienille kuormille.

• Moottoriohjaus: Pienten DC-moottorien ohjauspiirit.

• LED-ohjaimet: Kirkkaiden LEDien tai LED-sarjojen kytkentä.

• Signaalinkäsittely: Käyttö vahvistimena tai kytkimenä piireissä, joissa vaaditaan kohtalaista nopeutta ja virtaa.
