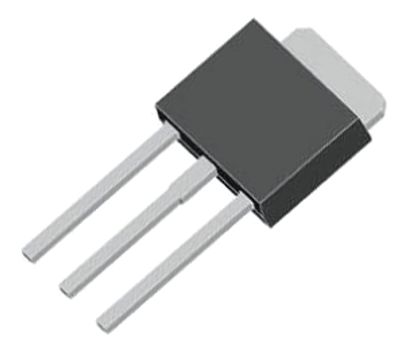

P-kanavainen teho-MOSFET 55 V 11 A 38 W I-PAK (IRFU9024)

IRFU9024 on P-kanavainen teho-MOSFET, joka on koteloitu I-PAK (TO-251) -koteloon. Se on rakenteeltaan lähes identtinen suositun D-PAK-kotelon kanssa, mutta siinä on läpivientiasennettavat jalat (through-hole), mikä tekee siitä kätevän valinnan piirilevyille, joissa ei käytetä pinta-asennustekniikkaa.

Keskeiset tekniset arvot

• Drain-Source-jännite (VDS): 55 V

• Jatkuva Drain-virta (ID): 11 A

• Tehohäviö: 38 W

• Drain-Source-vastus (RDS(on)): 0,175 ohmia

• Kotelointi: I-PAK (TO-251)

Tärkeää huomioitavaa suunnittelussa

• High-Side-kytkentä: P-kanavaisena komponenttina tämä on erinomainen valinta High-Side-kytkimiin, joissa kuorma on kytketty transistorin ja maan väliin. Se kytkeytyy johtavaan tilaan, kun hila (Gate) vedetään matalaan potentiaaliin (Source-jännitteen alapuolelle).

• Lämmönhallinta: 38 W on teoreettinen maksimitehohäviö. I-PAK-kotelossa ei ole laajaa metallipintaa ilman ulkoista jäähdytystä, joten käytännön sovelluksissa komponentti vaatii usein pienen jäähdytyselementin tai riittävän kuparipinta-alan piirilevyltä lämmön siirtämiseksi.

• Asennus: I-PAK on läpivientiasennettava komponentti, mikä tarkoittaa, että se on helppo asentaa koekytkentälevyille tai juottaa perinteisille piirilevyille.

• Hilaohjaus: Vaikka kyseessä on tehotransistori, sen kytkeytymisnopeus riippuu hilaan syötetyn varauksen määrästä. Jos käytät komponenttia PWM-ohjauksessa, varmista että ohjaava piiri pystyy tarjoamaan riittävän virran hilan kapasitanssin nopeaan lataamiseen.

Tyypilliset käyttökohteet

• DC-moottorien ohjaus: Soveltuu 12 V tai 24 V DC-moottoreiden nopeudensäätöön.

• Virranhallintapiirit: Kuormien kytkeminen päälle ja pois akkukäyttöisissä laitteissa.

• Releiden korvaaminen: Hiljainen ja elektronisesti nopeampi vaihtoehto mekaanisille releille.

• Harraste-elektroniikka: Erinomainen komponentti Arduino- tai Raspberry Pi -projekteihin, joissa tarvitaan tehokkaampaa kytkentää kuin mihin pienet signaalitransistorit pystyvät.
