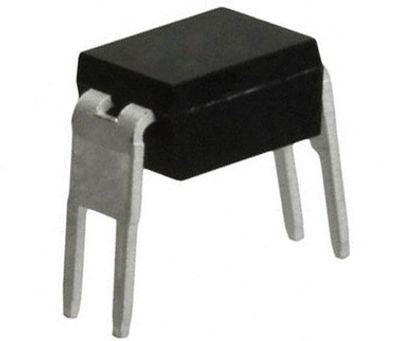

P-kanavainen teho-MOSFET 60V 1.6A 1.3W HVMDIP (IRFD9024)
Kompakti ja luotettava P-kanavainen teho-MOSFET, joka on optimoitu pienten ja keskisuurten virtojen kytkentään teollisuuden ohjauspiireissä ja harraste-elektroniikassa. Tämä komponentti on erinomainen valinta "High-Side" -kytkentöihin, joissa halutaan ohjata kuormaa positiiviseen jännitteeseen.
IRFD9024 (valmistaja Vishay / International Rectifier) on osa HEXFET®-tuoteperhettä, joka tunnetaan erinomaisesta kestävyydestään ja nopeasta kytkentänopeudestaan. HVMDIP-kotelointi (4-nastainen DIP-tyyppinen läpiasennettava kotelo) tekee siitä helpon integroida piirilevyille ilman erillistä jäähdytyslevyä, kun virrankulutus pysyy kohtuullisena. P-kanavaisuutensa ansiosta se on monesti helpompi valinta kytkimeksi kuin N-kanavainen MOSFET, sillä se mahdollistaa kuorman ohjaamisen suoraan käyttöjännitteestä (esim. VCC) ilman monimutkaisia porttiohjauksia.
IRFD9024:n suurin etu on sen kompakti koko yhdistettynä riittävään 60 voltin jännitekestoon ja 1,6 ampeerin virrankestoon. Se on suosittu komponentti releiden ohjauksessa, merkkivalojen kytkennöissä ja jännitealueen sovittamisessa.
Tärkeimmät ominaisuudet:
Kompakti HVMDIP-kotelo: Pieni jalanjälki piirilevyllä; helppo asentaa ilman kalliita SMD-työkaluja.
P-kanavainen rakenne: Ihanteellinen "High-Side"-kytkimeksi (kytkee VCC:n kuormalle).
Riittävä suorituskyky: 60 V jännitekesto ja 1,6 A virrankesto kattavat laajan kirjon pienjännitesovelluksia.
Nopea kytkentä: HEXFET-teknologia takaa tehokkaan toiminnan myös korkeammilla taajuuksilla.
Kestävyys: Suunniteltu kestämään teollisia käyttöolosuhteita.
Tekniset tiedot:
Tilauskoodi / Tuotekoodi: IRFD9024
Transistorityyppi: P-kanavainen teho-MOSFET
Kotelotyyppi: HVMDIP (4-pin, THT läpiasennus)
Suurin sallittu jännite (VDS): 60 V
Suurin jatkuva virta (ID): 1.6 A
Suurin tehohäviö (PD): 1.3 W
Valmistaja: Vishay / International Rectifier
Tyypilliset käyttökohteet:
High-Side-kytkimet mikrokontrolleriohjatuissa piireissä
Pienten DC-moottorien ja solenoidien ohjaus
Releiden ja merkkivalojen kytkentäpiirit
Jännitealueen muunto ja signaalin vahvistus
Elektroniikkahuollot, kunnossapito ja kompaktit prototyyppikytkennät
Vinkki asennukseen ja suunnitteluun: P-kanavaista MOSFETia ohjattaessa (Gate) tulee muistaa, että kytkin johtaa, kun Gate-jännite on alhaisempi kuin Source-jännite. Käytä ylösvetovastusta (esim. 10 kΩ) Gaten ja Sourcen välillä varmistaaksesi, että transistori pysyy varmasti pois päältä, kun ohjaussignaali ei ole aktiivinen. Koska komponentti on HVMDIP-kotelossa, se käyttää piirilevyn kuparipintoja lämmön hajauttamiseen – varmista riittävä kuparipinta-ala (erityisesti Drain-nastoissa), jos käytät komponenttia jatkuvasti lähellä sen maksimivirtaa
