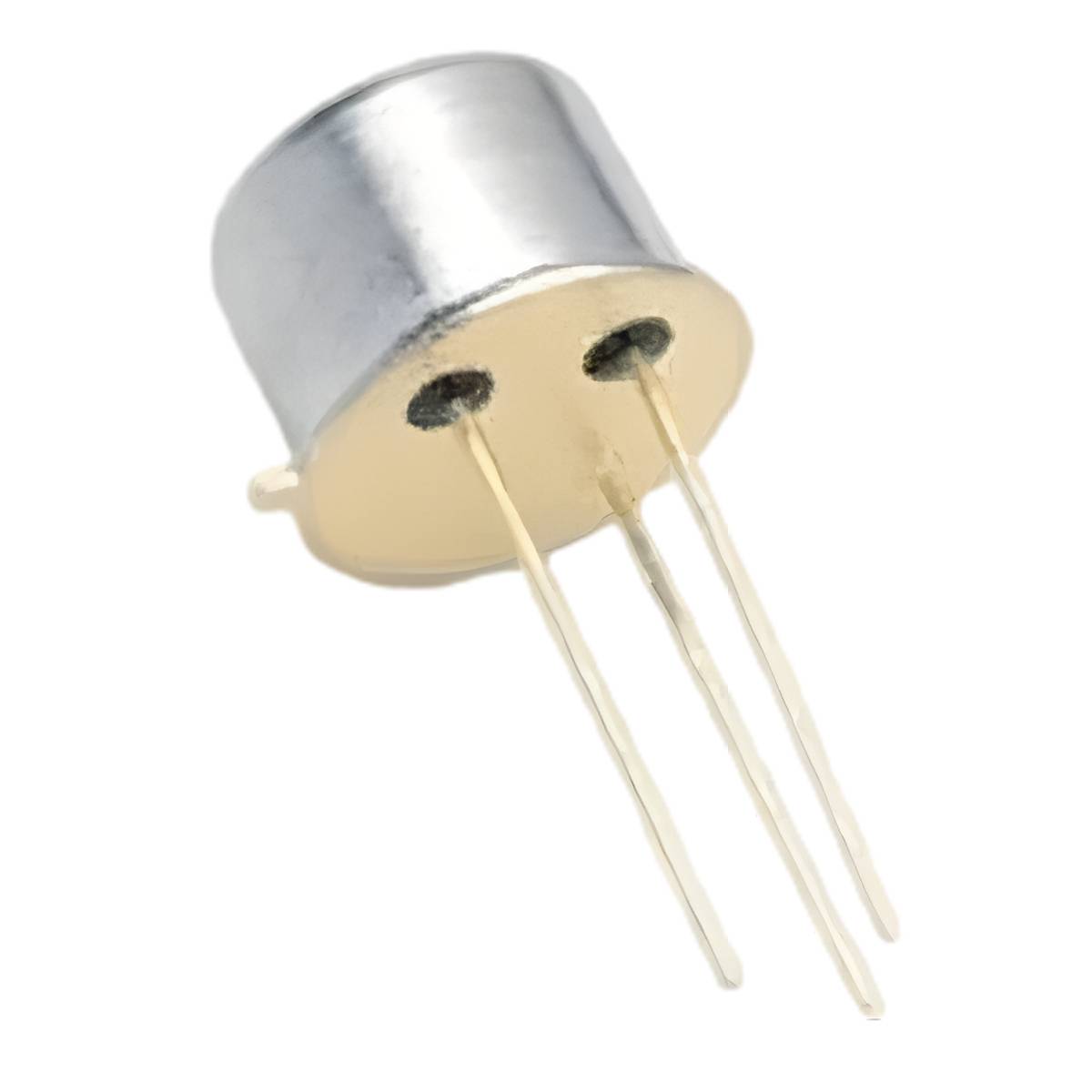

PNP-bipolaaritransistori 200 V 1 A 10 W 15 MHz TO-5 (2N5415)

2N5415 on korkeajännitteinen PNP-bipolaaritransistori, joka on koteloitu metalliseen TO-5-koteloon. Se on suunniteltu erityisesti sovelluksiin, joissa tarvitaan hyvää jännitekestoa ja luotettavuutta, kuten tehovahvistimissa tai korkeajännitteisissä kytkentäpiireissä.

Keskeiset tekniset arvot

• Collector-Emitter-jännite (VCEO): 200 V

• Jatkuva Collector-virta (IC): 1 A

• Tehohäviö: 10 W

• Siirtotaajuus (fT): 15 MHz

• Kotelointi: TO-5 (metallikuori)

Tärkeää huomioitavaa suunnittelussa

• Metallikotelo (TO-5): TO-5-kotelo tarjoaa hyvän kestävyyden ja lämmönsiirron verrattuna muovisiin koteloihin. Huomioi, että transistorin kotelo on usein kytketty sisäisesti kollektoriin, joten varmista sähköinen eristys tarvittaessa.

• Korkea jännite: 200 V jännitekesto vaatii huolellisuutta piirilevyasettelussa. Varmista riittävät etäisyydet johtimien välillä valokaarivaaran välttämiseksi.

• Tehonhallinta: 10 W tehohäviö on merkittävä määrä lämpöä. Tämän tehon haihduttamiseen vaaditaan asianmukainen jäähdytyselementti, joka on suunniteltu TO-5-kotelolle.

• Bipolaarinen ohjaus: Kuten kaikissa BJT-transistoreissa, ohjaus tapahtuu kannan virralla. PNP-tyyppisenä komponenttina se johtaa, kun kanta vedetään matalampaan potentiaaliin kuin emitteri.

Tyypilliset käyttökohteet

• Audiovahvistimet: Käyttö korkeajännitteisissä audiolähdöissä, joissa vaaditaan hyvää lineaarisuutta.

• Teollisuuden ohjauspiirit: Korkeajännitteisten signaalien tai pienten kuormien kytkentä.

• DC-DC-muuntimet: Käyttö kytkinelementtinä korkeampien jännitteiden sovelluksissa.

• Lineaarivahvistimet: Soveltuu korkeajännitteisiin vahvistusasteisiin, joissa tarvitaan kohtuullista kaistanleveyttä (15 MHz).
