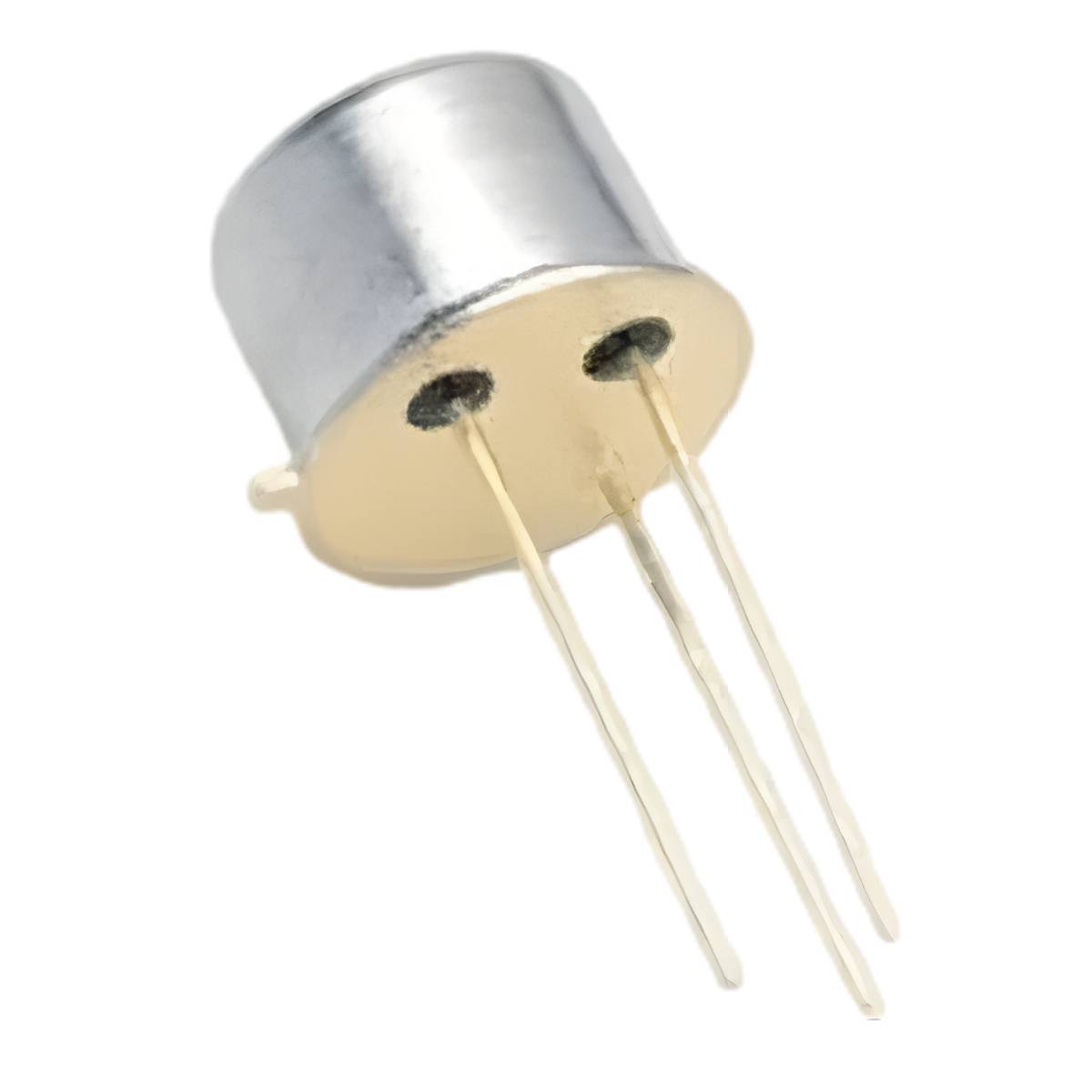

PNP-bipolaaritransistori 350 V 1 A 10 W 50 MHz TO-5 (2N5416)

2N5416 on korkeajännitteinen PNP-bipolaaritransistori, joka on koteloitu metalliseen TO-5-koteloon. Se on suunniteltu erityisesti sovelluksiin, joissa vaaditaan erittäin korkeaa jännitekestoa, hyvää kytkentänopeutta ja luotettavuutta.

Keskeiset tekniset arvot

• Collector-Emitter-jännite (VCEO): 350 V

• Jatkuva Collector-virta (IC): 1 A

• Tehohäviö: 10 W

• Siirtotaajuus (fT): 50 MHz

• Kotelointi: TO-5 (metallikuori)

Tärkeää huomioitavaa suunnittelussa

• Erittäin korkea jännite: 350 V on huomattava jännite. Piirilevyä suunniteltaessa on välttämätöntä noudattaa riittäviä ryömintä- ja välysetäisyyksiä johtimien välillä valokaarien ehkäisemiseksi.

• Metallikotelo (TO-5): Metallikuori tarjoaa erinomaisen lämmönjohtavuuden ja kestävyyden. Huomioi, että kotelo on usein sähköisesti kytketty transistorin kollektoriin, joten eristäminen jäähdytyselementistä on usein tarpeen.

• Tehonhallinta: 10 W maksimitehohäviö edellyttää asianmukaista jäähdytyselementtiä. Ilman riittävää lämmönhallintaa transistorin elinikä lyhenee merkittävästi.

• Ohjaus: Bipolaaritransistorina 2N5416 vaatii kantavirran toimiakseen. PNP-rakenteen vuoksi se kytkeytyy, kun kanta viedään emitteriä negatiivisempaan potentiaaliin. 50 MHz siirtotaajuus mahdollistaa käytön myös nopeammissa kytkentä- ja vahvistussovelluksissa.

Tyypilliset käyttökohteet

• Korkeajännitteiset vahvistimet: Soveltuu käyttöön vahvistimissa, joissa vaaditaan suurta jänniteheilahdusta.

• DC-DC-muuntimet: Käyttö kytkinelementtinä korkeajännitteisissä virtalähteissä.

• Teollisuuden ohjauspiirit: Suurjännitepulssien tuottaminen tai kuormien kytkentä.

• Signaalinkäsittely: Käyttö nopeissa analogisissa piireissä, joissa tarvitaan korkeaa jännitekestoa.
