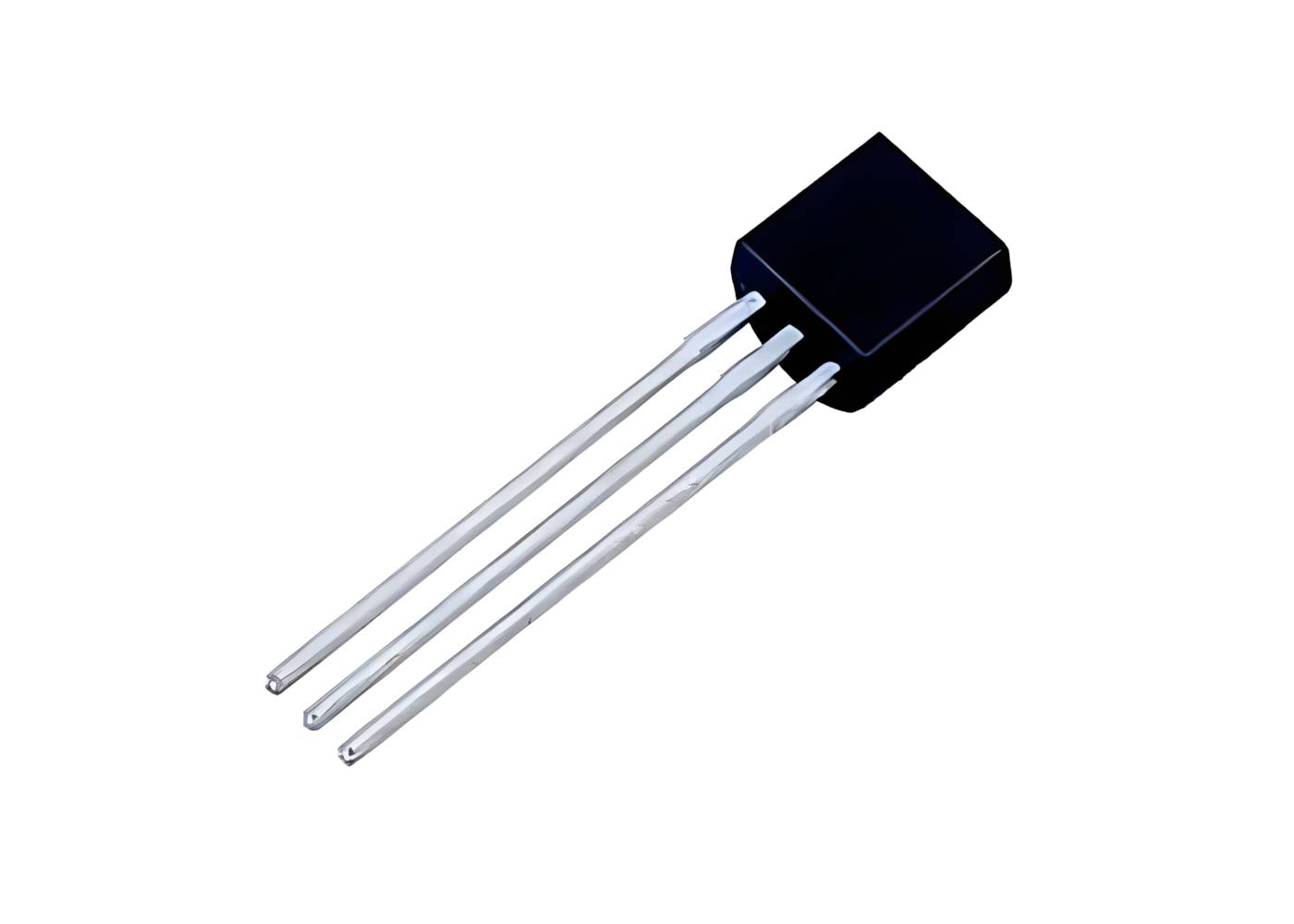

PNP-yleistransistori 50 V 0,8 A 0,625 W 100 MHz TO-92 (BC327)

BC327 on yleiskäyttöinen PNP-piitransistori, joka on suunniteltu keskisuurille virroille ja yleisiin kytkentä- tai vahvistintehtäviin. Se on laajasti käytetty peruskomponentti elektroniikkasuunnittelussa luotettavuutensa ja hyvien tehoarvojensa vuoksi.

Keskeiset tekniset arvot

• Collector-Emitter-jännite (VCEO): 50 V

• Jatkuva Collector-virta (IC): 0,8 A

• Tehohäviö: 0,625 W

• Kaistanleveys (fT): 100 MHz

• Kotelointi: TO-92 (muovikotelo)

Tärkeää huomioitavaa suunnittelussa

• Virrankesto: BC327 kykenee käsittelemään jopa 800 mA virtaa, mikä tekee siitä tehokkaamman kuin monet perinteiset pienet signaalitransistorit.

• Tehohäviö: 625 mW tehohäviö on kohtuullinen TO-92-kotelolle. Jos transistoria käytetään maksimivirran läheisyydessä, varmista riittävä ilma-ala komponentin ympärillä, sillä kotelossa ei ole erillistä metallista jäähdytyspintaa.

• PNP-tyyppi: PNP-transistori vaatii negatiivisen ohjausvirran (virta poispäin kannalta) kytkeytyäkseen päälle, ja sen emitteri on tyypillisesti kytketty positiiviseen potentiaaliin.

Tyypilliset käyttökohteet

• Releiden ohjaus: Pienten ja keskisuurten releiden kytkeminen.

• Tehon kytkentä: Pienitehoisten DC-kuormien (kuten LED-matriisien tai pienten moottorien) ohjaus.

• Audiovahvistimet: Pääteasteiden esivahvistus tai ajurivaiheet.

• Yleinen signaalinkäsittely: Käyttö kytkimenä tai vahvistimena piireissä, joissa tarvitaan suurempaa virrankestoa kuin peruskomponenteilta.
